相控阵天线等效口径估算——从G/T指标反推（上）

一、前言

你手上有一款 Ku 频段相控阵天线的技术规格书，上面写着 G/T = 9.5 dB/K（背景噪声40K），EIRP = 40 dBW，3dB 波束宽度 4.4°……但客户问的问题是：这个相控阵天线，相当于多大口径的抛物面天线？

这个问题要实际得多。很多卫星通信用户已经使用了很多年的抛物面天线，对 G/T 和 EIRP 没有直觉，但对0.6 米口径这个概念非常熟悉——他们知道自己卫通设备在不同的地区的链路余量是多少，也知道换一个更大或更小口径的天线会发生什么。

那么，最直接的方法，就是告诉他：这款相控阵天线等效于多大口径的抛物面天线。

本文就来系统梳理这个问题的工程解法。

先介绍等效口径的基本概念，以及如何从 G/T 指标反推等效口径。

二、抛物面天线的等效口径

2.1 等效口径的定义

等效口径，又称有效孔径，对应的是天线的接收有效面积，即在平面波照射下，天线能从空间中"捕获"的等效面积 A\_e，等效面积与天线增益 G 的关系为：

$$
A_e = \frac{G \lambda^2}{4\pi}
$$

其中 \lambda 为工作波长。这个公式对任何类型的天线——抛物面、喇叭、相控阵——都成立，是连接几何尺寸和电气性能的桥梁。

2.2 等效口径 ≠ 天线直径

这里有两个常见误区需要澄清。

第一，天线形状不一定是圆形。 抛物面天线通常是圆形，但是在某些场合为了适配安装空间，会对圆形进行切边处理，导致最终的形状不是圆形。而相控阵天线可以是矩形、六边形，甚至异形阵面。等效口径是面积概念，不是直径概念。

第二，有效面积 < 物理面积。 对于圆形抛物面天线，物理口径面积为 A\_{phys} = \pi(D/2)^2，而等效口径为：

$$
A_e = \eta \cdot A_{phys} = \eta \cdot \frac{\pi D^2}{4}
$$

其中 \eta 为口径效率，典型值为 0.55～0.75。工程上通常取 \eta = 0.65。因此增益公式为：
$$
G = \eta \cdot \frac{\pi^2 D^2}{\lambda^2}
$$

所谓0.6 米口径的抛物面天线，其等效口径面积约为 0.65 \times \pi \times 0.3^2 \approx 0.184 \text{ m}^2，而非 \pi \times 0.3^2 = 0.283 \text{ m}^2。

三、相控阵天线规格书上的技术参数

拿到一份相控阵天线规格书，通常会看到以下指标：

参数	符号	典型场景
频率范围	—	Rx: 10.7～12.75 GHz<br>TX:14.0~14.5GHz
接收品质因数	G/T (dB/K)	法向，在特定背景噪声温度下
等效全向辐射功率	EIRP (dBW)	法向，60度离轴角下，全频带
3dB 波束宽度	θ_3dB	法向及扫描角
交叉极化隔离度	XPD (dB)	—
副瓣抑制	SLL (dB)	—
轴比	AR (dB)	适用于圆极化天线

这些指标都是系统级指标——包含了阵列、馈电网络、LNA（接收）或 PA（发射）之后的整体性能，而不是单个天线阵元的指标。

同时，一般相控阵天线还有测试报告，在测试报告中会详细给出G/T、EIRP、3dB波束角度，交叉极化隔离度，副瓣等指标的测试结果。

我们需要利用这些数据，它们是反推等效口径的前提。

四、从 G/T 反推等效口径

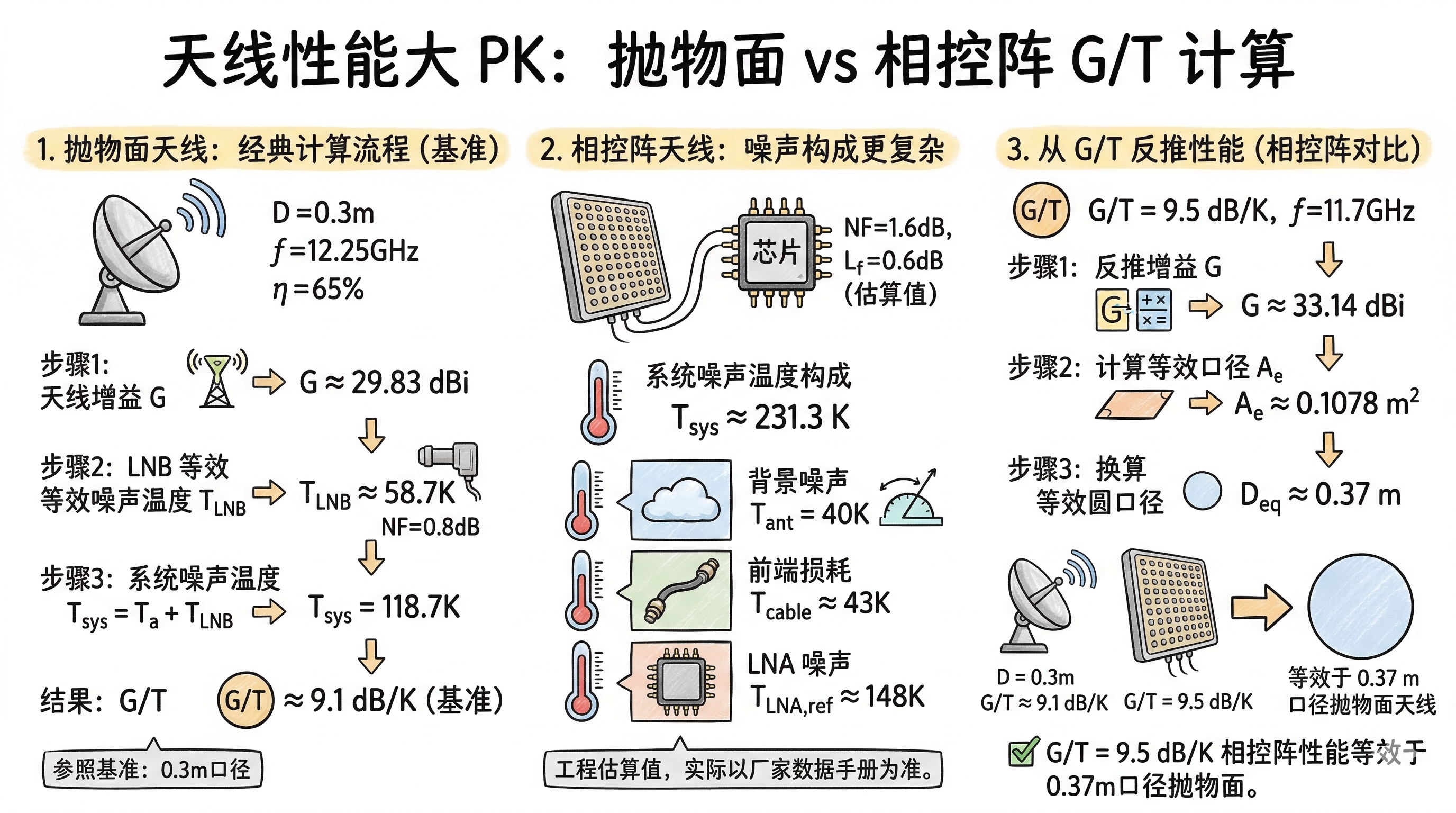

4.1 抛物面天线 G/T 的计算

理解相控阵的 G/T 之前，先回顾一下抛物面天线 G/T 的经典计算流程。

已知条件： 口径 D = 0.3 m，频率 f = 12.25 GHz，效率 \eta = 65\%，天线噪声温度 T\_a = 60 K，天线到LNB之间的馈线损耗L\_1=0.5dB，LNB 噪声系数 NF = 0.8 dB，参考温度 T\_0 = 290 K。

第一步：天线增益

天线口径 D=0.3 \text{ m}，效率 \eta=65\%，频率 f=12.25 \text{ GHz}。

计算得出天线本身的增益：

$$G_{ant} \approx 29.83 \text{ dBi}$$

---

第二步：计算含馈线损耗的系统噪声温度 T\_{sys}

引入馈线损耗 L\_1 = 0.5 \text{ dB} 时，将其转换为线性倍数：

$$L = 10^{0.5/10} \approx 1.122$$

LNB等效噪声温度：
$$
T_{LNB} = (F_{LNB} - 1) \cdot T_0 = (10^{0.08} - 1) \times 290 \approx \mathbf{58.7 \text{ K}}
$$
在天线输出端（即馈线入口）参考面上，系统等效噪声温度 T\_{sys} 的计算公式为：

$$T_{sys} = T_a + T_{line} + L \cdot T_{LNB}$$

其中：

• 天线噪声温度： T\_a = 60 \text{ K}
• 馈线引入的噪声： T\_{line} = (L - 1) \cdot T\_0 = (1.122 - 1) \cdot 290 \approx \mathbf{35.4 \text{ K}}
• LNB 贡献的噪声（折算到天线输出端）： L \cdot T\_{LNB} = 1.122 \cdot 58.7 \approx \mathbf{65.9 \text{ K}}

代入公式：

$$T_{sys} = 60 + 35.4 + 65.9 = \mathbf{161.3 \text{ K}}$$

---

第三步：计算最终的 G/T 值

在天线输出端参考面上，增益即为天线增益 G\_{ant}：

$$\frac{G}{T} = G_{dBi} - 10 \log_{10}(T_{sys})$$

$$\frac{G}{T} = 29.83 - 10 \log_{10}(161.3)$$

$$\frac{G}{T} = 29.83 - 22.08 = \mathbf{7.75 \text{ dB/K}}$$

4.2 根据相控阵天线G/T，利用抛物面公式，反推等效口径

已知：G/T = 9.5 dB/K（背景噪声温度T=40K），f = 11.7GHz；

假设：仍然沿用抛物面的G/T计算时的参数：天线到LNB之间的馈线损耗L\_1=0.5dB，LNB 噪声系数 NF = 0.8 dB，参考温度 T\_0 = 290 K，反算等效口径：

为了计算该等效口径，我们需要从给定的 G/T 值出发，逆向推导出天线增益 G，再根据工作频率（波长）和效率公式反算出物理口径 D。

我们将继续沿用之前的效率 \eta = 65\% 及相关物理常数。

第一步：计算系统噪声温度 T\_{sys}

在计入馈线损耗 L\_1 = 0.5 \text{ dB} 的情况下，系统噪声温度需折算至天线输出端参考面：

折算后的系统噪声温度 T\_{sys}：

$$T_{sys} = T_a + (L - 1)T_0 + L \cdot T_{LNB}$$

$$T_{sys} = 40 + (1.122 - 1) \times 290 + 1.122 \times 58.7$$

$$T_{sys} = 40 + 35.4 + 65.9 = \mathbf{141.3 \text{ K}}$$

---

第二步：根据 G/T 反算天线增益 G

已知 \frac{G}{T} = 9.5 \text{ dB/K}，根据公式：

$$G_{dBi} = \frac{G}{T} + 10 \log_{10}(T_{sys})$$

$$G_{dBi} = 9.5 + 10 \log_{10}(141.3) \approx 9.5 + 21.5 = \mathbf{31.0 \text{ dBi}}$$

转换为线性值：

$$G = 10^{31/10} \approx \mathbf{1259}$$

---

第三步：计算等效口径 D

根据天线增益公式 G = \frac{\eta \pi^2 D^2}{\lambda^2}，变形得到口径计算公式：

$$D = \sqrt{\frac{G \cdot \lambda^2}{\eta \cdot \pi^2}}$$

1. 计算波长 \lambda：

   工作频率 f = 11.7 \text{ GHz} = 11.7 \times 10^9 \text{ Hz}

   $$\lambda = \frac{c}{f} = \frac{3 \times 10^8}{11.7 \times 10^9} \approx 0.02564 \text{ m} \text{ (25.64 mm)}$$

2. 代入参数计算 D：

   $$D = \sqrt{\frac{1259 \times (0.02564)^2}{0.65 \times \pi^2}}$$

   $$D = \sqrt{\frac{1259 \times 0.0006574}{6.4152}} = \sqrt{\frac{0.8277}{6.4152}} \approx \sqrt{0.129}$$

   $$\mathbf{D \approx 0.359 \text{ m}}$$

---

结论

在已知条件下，要达到 9.5 \text{ dB/K} 的系统性能，所需的等效口径约为 0.36 米（36 cm）。

参数名称	计算数值
系统噪声温度 T\_{sys}	141.3 \text{ K}
所需天线增益 G	31.0 \text{ dBi}
等效口径 D	0.36 \text{ m}

我们用相控阵天线自己的参数也计算一次。

4.3相控阵天线的噪声温度构成

相控阵天线的接收链路结构与抛物面天线有本质区别。每个阵元后面直接跟着一个低噪声放大器（LNA），信号在波束成形芯片（Beamforming IC）中合并。

系统噪声温度的构成如下：

$$
T_{sys} = T_{ant} + T_{cable} + T_{LNA,ref}
$$

其中：

• T\_{ant}：天线背景噪声温度（取决于仰角和环境，规格书通常标注测试条件）
• T\_{cable} = (L\_f - 1) \cdot T\_0：阵元到 LNA 之间的前端损耗 L\_f（线性值）引入的噪声
• T\_{LNA,ref} = L\_f \cdot (F\_{LNA} - 1) \cdot T\_0：LNA 噪声温度折算到天线输入端

取业内主流参数：波束成形芯片噪声系数 \text{NF} = 1.6 dB，前端损耗 L\_f = 0.6 dB，背景噪声温度 T\_{ant} = 40 K，T\_0 = 290 K：

$$
L_f=10^{0.06}=1.1482,F_{LNA}=10^{0.16}=1.445
$$

$$
T_{cable}=(1.1482 - 1)×290 = 42.98K
$$

$$
T_{LNA,ref} = 1.1482 \times (1.445 - 1) \times 290 = 148.3 \text{ K}
$$

$$
T_{sys}=40 + 42.98+148.3≈231.3 K
$$

NF = 1.6 dB 和 L\_f = 0.6 dB 均为工程估算值，实际芯片参数以厂家数据手册为准。

4.3 从 G/T 反推天线增益和等效口径

已知： G/T = 9.5 dB/K，f = 11.7GHz，T\_{sys} \approx 231.3 K（由 4.2 节参数估算）。

反推增益：
$$
G(\text{dBi}) = \frac{G}{T}(\text{dB/K}) + 10\log_{10}(T_{sys}) = 9.5 + 10\log_{10}(231.3) = 9.5 + 23.64 = \mathbf{33.14 \text{ dBi}}
$$
计算等效口径：
$$
\lambda = \frac{3\times10^8}{11.7\times10^9} = 25.64 \text{ mm}
$$

$$
A_e = \frac{G\lambda^2}{4\pi} = \frac{2060.6 \times (0.02564)^2}{4\pi} \approx 0.1078 \text{ m}^2
$$

换算为等效圆口径直径（便于与抛物面对比）：
$$
D_{eq} = 2\sqrt{\frac{A_e}{\pi}} = 2\sqrt{\frac{0.1078}{\pi}} \approx \mathbf{0.37 \text{ m}}
$$

这款 G/T = 9.5 dB/K 的 Ku 频段相控阵天线，接收性能等效于约 0.37 m 口径的抛物面天线。

4.4 这个计算有多准确？

需要坦诚地说，这个结果是工程估算，存在以下几个不确定因素：

不确定因素	影响方向	备注
互耦效应（Mutual Coupling）	降低实际增益	相控阵阵元间距约 \lambda/2，边缘阵元影响明显
波束成形损耗	降低实际增益	相位量化误差、幅度不一致
LNA 实际噪声系数	因器件而异	1.6 dB 是典型值，实际可能 1.4～2.0 dB
前端损耗的具体路径	因设计而异	PCB 走线、连接器、滤波器
规格书中 T\_{sys} 的定义	可能与估算不同	需向厂家确认基准条件

计算结论可作为量级参考，其误差范围约为 ±2 dB（对应等效口径误差约 ±20%）。 如需精确结论，应向厂家索取单独的增益 G 测试报告。

五、小结

本篇介绍了从 G/T 指标反推相控阵天线等效口径的方法：

第一， 等效口径 A\_e = G\lambda^2/4\pi，是增益与波长的函数，与天线类型无关。

第二， 从 G/T 反推增益，关键是正确估算系统噪声温度 T\_{sys}，其中前端损耗和 LNA 噪声系数是主要不确定来源，建议向厂家确认测试基准。

第三， 以典型参数（NF = 1.6 dB，L\_f = 0.6dB，T\_{ant} = 40 K）估算，G/T = 9.5 dB/K（11.7 GHz）的相控阵天线等效于约 0.37 m 口径的抛物面天线。

后续文章，我们将继续讨论第二种方法：从 3dB 波束宽度估算等效口径，并给出两种方法的汇总对比表，以及实测数据的应用示例。敬请期待。

总结

文章聚焦于相控阵天线等效口径的估算，从 G/T 指标反推等效口径。首先介绍了抛物面天线等效口径的定义及相关误区，接着列出相控阵天线规格书上的技术参数。然后详细阐述了抛物面天线 G/T 的计算流程，分析相控阵天线的噪声温度构成，并据此从 G/T 反推天线增益和等效口径。最后指出计算存在一定不确定因素，结论可作量级参考。后续还将探讨从 3dB 波束宽度估算等效口径的方法。
