接上文

3.3 时序图:静态模式 vs 动基线模式的对比

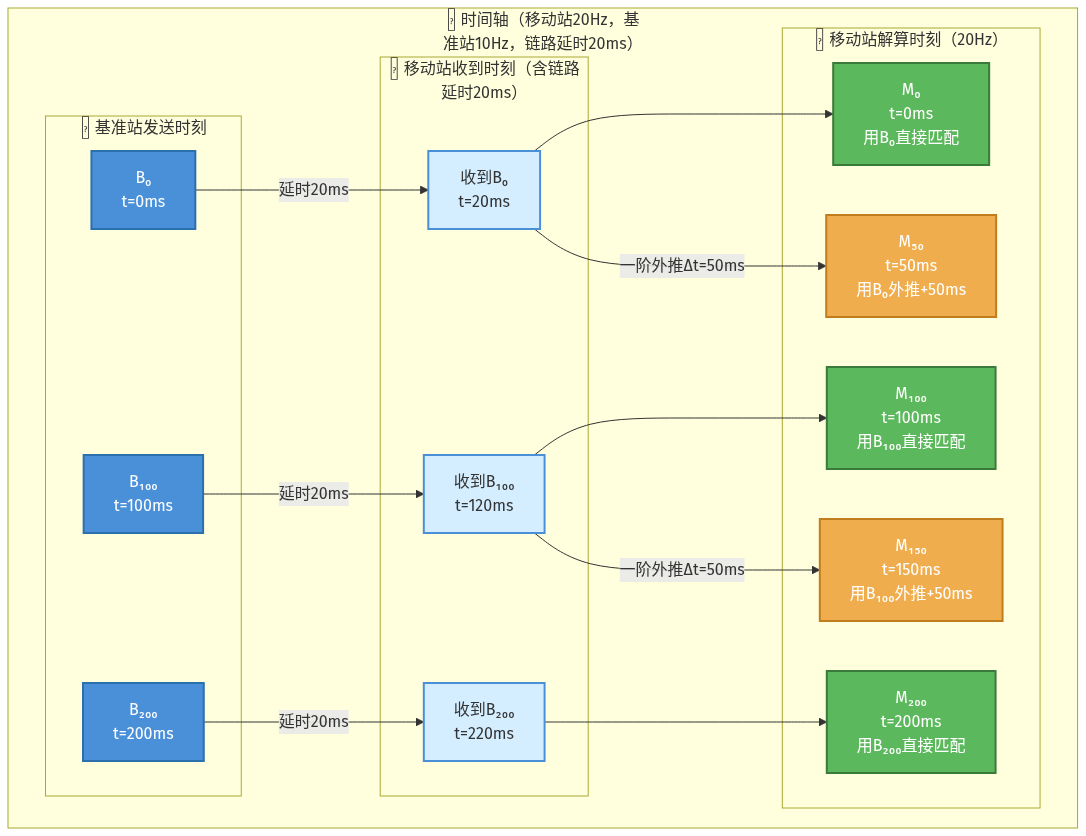

图2:动基线RTK时间对齐与外推机制详解

飞机在甲板上着陆--动基线RTK深度解析:定义、应用场景和基本原理(二)

图例说明: 🟢绿色节点 = 基准站数据直接匹配(精度最高);🟡橙色节点 = 需要外推(存在预测误差,动基线模式下误差随基准站加速度增大)

图2清楚展示了三个关键信息:

  1. 链路延时不影响解算时刻的时间戳——移动站在收到 B\_0 数据(t=20 ms)之后,仍然能向前/向后外推,解算 t=50 ms这个时刻的相对矢量,时间戳标注的就是50 ms,不是20 ms。

  2. 外推窗口的大小
    = 20\ \text{ms}(延时)+ 50\ \text{ms}(半个发送间隔)= 70\ \text{ms}
    以本例为例

  3. 外推误差的大小由外推窗口和基准站运动的高阶动态共同决定,静态基准站下可忽略,动基线高动态场景下是主要误差源。

3.4 通信延时:被低估的关键参数

一个常见的误解是:“只要移动站做了外推对齐,通信延时就和最终精度无关了。”

这个说法在静态基准站下是正确的,但在动基线场景下并不完全成立。延时通过以下路径影响最终结果:

延时增大 → 外推窗口变长 → 高阶动态项被忽略 → 外推误差增大 → 解算精度下降。这在3.2节已经定量说明。

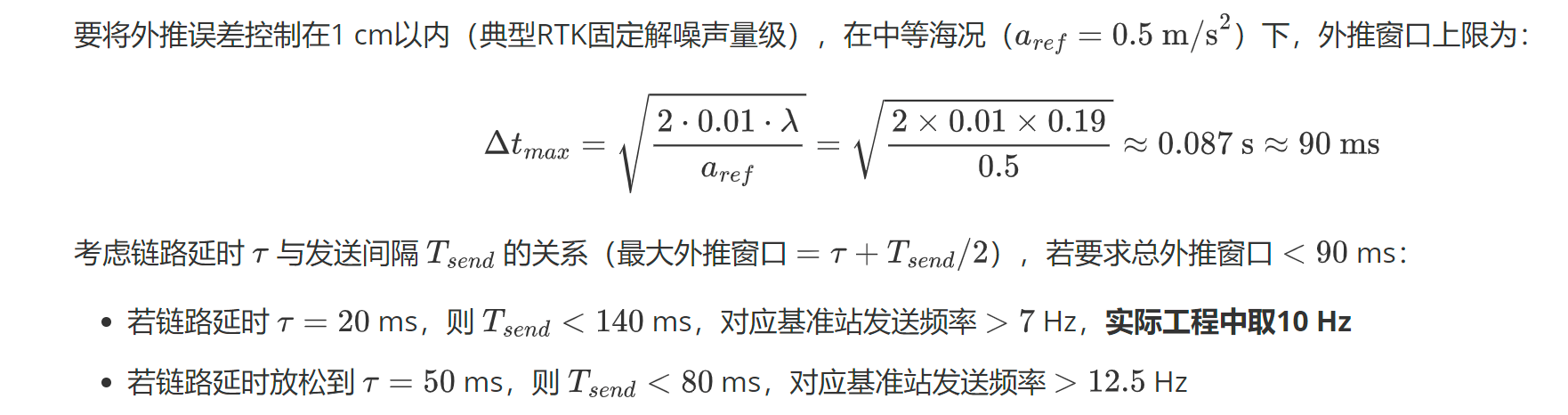

工程建议值的来源:

飞机在甲板上着陆--动基线RTK深度解析:定义、应用场景和基本原理(二)

这就是“动基线场景基准站需要10 Hz发送频率”这一工程经验值的定量依据。

3.5 模糊度解算:两端都在动的双重挑战

3.5.1 静态基准站的天然优势

静态基准站通常架设在开阔地区,卫星仰角高、多路径效应小,接收机连续工作后载波相位能长时间保持连续,整周模糊度(Integer Ambiguity)解算后不易发生周跳(Cycle Slip)。

在这种模式下,影响RTK模糊度解算质量的因素主要集中在移动站一侧:遮挡、多路径、高动态运动。基准站端提供的是稳定、高质量的观测参考。模糊度解算仅需克服移动站单端的噪声与动态扰动,解算难度低、固定成功率高且固定时间短。

3.5.2 动基线引入的额外不稳定源

一旦基准站也在运动,模糊度解算从 “单端挑战” 变为 “双端挑战”,基准站侧引入的三类噪声直接推高解算难度:

噪声源一:基准站多路径效应时变化

基准站安装在运动平台(甲板、车顶、桅杆)上,周围遮挡物(如船体结构、车辆配件)随平台姿态 / 位置实时变化,多路径误差从静态下的近似恒定值,变为高频波动的随机误差,直接抬高双差载波相位观测量的噪声基底,降低观测量信噪比。

噪声源二:基准站载波相位连续性降低

平台运动引起的天线姿态变化(尤其是舰船的横摇、纵摇)会产生额外的相位中心变化量(Phase Center Variation)。高动态情况下,接收机的载波相位跟踪环(PLL,Phase-Locked Loop)压力增大,更容易出现周跳。

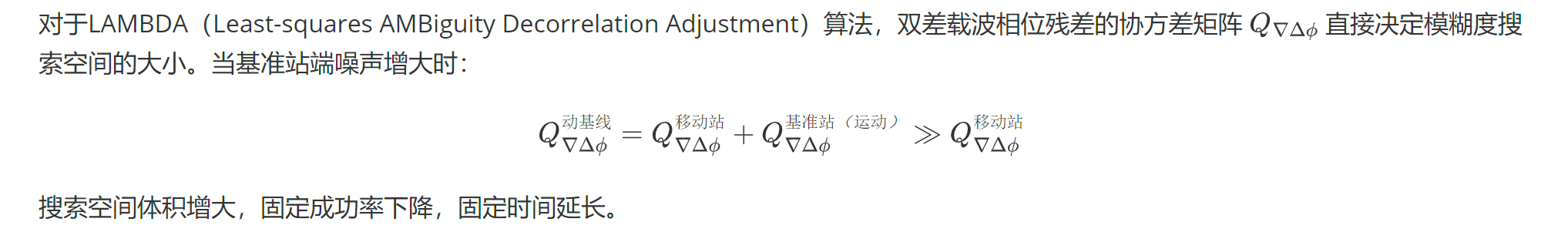

对于LAMBDA(Least-squares AMBiguity Decorrelation Adjustment)算法,双差载波相位残差的协方差矩阵 Q_{\nabla\Delta\phi} 直接决定模糊度搜索空间的大小。当基准站端噪声增大时:

飞机在甲板上着陆--动基线RTK深度解析:定义、应用场景和基本原理(二)

噪声源三:周跳检测难度倍增

在静态基准站下,基准站侧的载波相位突变很容易被识别为周跳(因为基准站“应该”保持稳定)。但在动基线下,基准站本身就在高动态运动,高频的相位变化是正常现象,算法很难区分“基准站天线快速转向引起的大幅多普勒变化”和“真实的整周跳变”。这使得周跳检测和修复(Cycle Slip Detection and Repair)的可靠性显著下降。

3.5.3 模糊度解算能力的量化对比

指标 静态基准站RTK 动基线RTK(一般场景) 动基线RTK(高动态,如着舰)
典型初始化时间 5~30 s 30~120 s 可能无法固定,需IMU辅助
Ratio值典型范围 3~10以上 1.5~5 常低于阈值(< 3)
周跳频率 低(基准站稳定) 中(基准站环境多变) 高(基准站高动态)
固定可靠性 低,需额外约束辅助

Ratio值(Ratio Test)是判断模糊度固定可靠性的常用指标,定义为次优解残差与最优解残差的比值,通常要求Ratio > 3 才认为固定结果可靠。参考:Teunissen & Verhagen (2009),“The GNSS ambiguity ratio-test revisited”,Survey Review,41(312)。


4.总结

本文从数学原理出发,阐明了动基线RTK输出相对矢量而非绝对坐标的理论根基,梳理了其主要应用场景,并从时间同步、通信延时等维度深入分析了动基线RTK与静态基准站RTK的核心差异。

第一, 动基线RTK不需要知道基准站的绝对坐标,双差方程天然消除了公共误差,相对矢量的精度在短基线条件下不依赖于任何一端的绝对定位精度。

第二, 动基线模式对基准站数据频率和链路延时的要求远比静态模式严格——根本原因是基准站的高动态运动使得一阶外推的误差快速增大,必须通过提高发送频率来缩短外推窗口。

第三,动基线模式下载波相位模糊度解算面临 “双端动态” 的双重挑战:基准站的高动态运动不仅会放大外推误差,还会直接增加周跳检测难度、抬高观测噪声基底,导致模糊度固定成功率显著下降、初始化时间大幅延长,甚至需要依赖 IMU 等外部约束才能维持解算稳定性。

更多内容,请关注我的公众号“通信与导航”,主页有技术文章的分类合集,感兴趣的朋友可以查询。
