如果你做过传统VSAT卫星通信的测试或选型,一定对这个流程很熟悉:确定好业务需求(主要是工作地点、需要的数据业务速率)、选好卫星,计算链路预算,挑终端天线,上电对星,收到信号。整个过程里,你的终端和对方的终端站各占一段频谱,互不干扰,清晰直接,这是因为卫星完全是透明转发模式的,而且链路中也不涉及信关站的事情,是终端1和终端2通过卫星进行直接交互。

但如果你接触过高通量卫星(HTS)终端——无论是Viasat的民用宽带终端,还是Inmarsat Global Xpress的海事设备,或者是国内的额中星26的Ka终端还是亚太6D的Ku终端——你可能会发现事情变了:终端收的信号的频谱好像跟发射端没关系,进一步深入了解,你会发现终端好像在接收一条广播,而不是和对方直接通话。通信的调制方式、速率都不是自己控制的,而且调制方式会变,速率会跳,带宽却始终是固定的几百MHz。这是为什么呢?

本文是HTS系列的第一篇,我们重点回答三个问题:

  1. 普通GEO卫星和高通量卫星,下行链路的信号体制有什么本质区别?
  2. HTS下行链路的TDM广播体制是怎么工作的?
  3. 终端接收业务速率很低,是否可以用小口径天线?

一、普通透明转发GEO卫星的下行体制

在进入HTS之前,我们先把普通GEO卫星的信号体制说清楚。

1.1 点对点链路:频谱独占模式

传统固定卫星业务(FSS,Fixed Satellite Service)卫星采用透明转发架构:卫星只做上下变频和功率放大,不做任何信号处理。链路模型如下:

高轨高通量卫星下行链路TDM模式详解(一)——从普通GEO卫星到HTS广播体制

图1:传统GEO FSS透明转发链路模型

每条通信链路独占一段频谱资源,A站和B站用哪段频率、多大带宽,在由系统设计确定的,双方协调一致。这种模式有一个根本特征:终端能接收多大速率的信号,完全由链路预算四要素决定——

  • 卫星下行发射 EIRP(等效全向辐射功率):卫星转发器输出功率 × 卫星天线增益
  • 空间传播损耗 FSPL(Free Space Path Loss):GEO卫星约35786 km,Ka频段(20 GHz)自由空间损耗约 210 dB
  • 终端天线品质因数 G/T(接收增益/系统噪声温度):天线越大、噪声越低,G/T越高
  • 接收端载噪比 C/N\_0

链路预算闭合方程:

$$
C/N_0 = \text{EIRP} - \text{FSPL} + G/T - k \quad \text{(dBHz)}
$$

其中 k = -228.6\ \text{dBW/K/Hz} 为玻尔兹曼常数。终端实际可用速率,取决于 C/N\_0 和选用的调制编码方式(MODCOD)对应的门限是否闭合。

具体FSS卫星通信系统链路预算,可以参考下面的文章:卫星通信链路预算完整合集(step by step完成卫星通信链路预算)

1.2 传统FSS的瓶颈

这套模式在点对点专线场景下运行良好,但有一个致命的频谱效率问题:每条链路独占频谱,不支持多用户统计复用。典型FSS卫星总容量仅1~10 Gbps,而现代高通量卫星动辄几百Gbps甚至Tbps级。这个鸿沟是怎么跨过去的?


二、什么是GEO高通量卫星(HTS)

高通量卫星(HTS,High-Throughput Satellite)通过两项关键技术实现容量跃升:多点波束和频率复用。

2.1 核心技术:多点波束 + 频率复用

传统GEO卫星用一个或几个大波束(Widebeam)覆盖整个服务区,功率分散,频谱无法复用。HTS则把覆盖区域切割为数十至数百个独立的点波束(Spot Beam),每个波束只覆盖几百公里直径的区域。

高轨高通量卫星下行链路TDM模式详解(一)——从普通GEO卫星到HTS广播体制

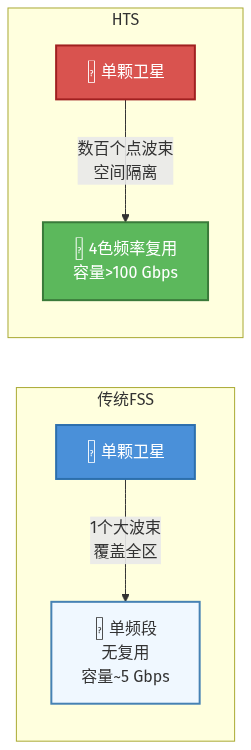

图2:传统FSS与HTS容量架构对比

同一段频谱在空间上不相邻的波束内反复复用,频谱效率成倍提升。以典型的4色频率复用方案为例,相邻波束使用不同的频率/极化组合,整体频谱效率比单波束提高4倍以上。

点波束的频率复用、空间隔离的相关技术之前在文章中做了详细介绍:

通信卫星的多波束频率复用——基础知识

通信卫星的多波束频率复用——工程实现

2.2 核心差异对比

特性 传统FSS卫星 GEO HTS卫星
波束类型 1~3个宽波束 数十至数百个点波束
频率复用 4色或更多复用
下行信号体制 点对点专线载波 TDM广播载波
典型总容量 典型1~10 Gbps 典型50 Gbps~1 Tbps
典型信关站数量 1~2个 数个~数十个

三、全球主要GEO高通量卫星

说完原理,我们来看一下全球主要HTS系统的实际部署情况,这也为后文分析TDM载波带宽提供实例支撑。

3.1 主要系统列表

系统 国家/地区 频段 总容量 用户波束数 下行载波带宽(估算) 典型终端天线口径
ViaSat-3 美国 Ka >1 Tbps/颗 数百 500 MHz(FCC文件公开) ~0.74 m
Hughes Jupiter-3 美国 Ka 500 Gbps 数百 ~280 MHz 0.75~1.2 m
Intelsat EpicNG 美国 C/Ku/Ka ~60 Gbps/颗 Ku/Ka混合
Inmarsat Global Xpress 英国 Ka 89 32 MHz 0.6 m(海事/航空)
KA-SAT(Eutelsat) 法国 Ka ~90 Gbps 82 ~250 MHz 0.75 m
中星26号 中国 Ka >100 Gbps 94 未公开
亚太6D 中国 Ku/Ka 50 Gbps 90 未公开

四、下行TDM广播体制详解

这是本文的核心章节。理解了TDM体制,才能真正理解HTS终端的设计逻辑和硬件门槛。

4.1 TDM的基本原理

时分复用(TDM,Time Division Multiplexing)的核心思想是:把时间切成片段,不同用户的数据轮流占用同一条传输通道。

在HTS系统中,这件事发生在地面信关站(Gateway):

  • 信关站的调度器收集波束内所有终端的业务数据
  • 按照时间顺序把多路用户数据打包成一路连续的TDM复用流
  • 经过调制器调制成宽带载波,通过信关站天线上行至卫星
  • 卫星透明转发,将该宽带载波广播至对应的点波束覆盖区域

关键点:卫星本身不做任何调度判断,“分时调度”的逻辑完全在地面信关站完成。

波束内所有终端同时接收同一个宽带载波,各自从帧头标识中识别并提取属于自己的数据。这就是“广播”的含义——卫星对整个波束广播,终端各取所需。

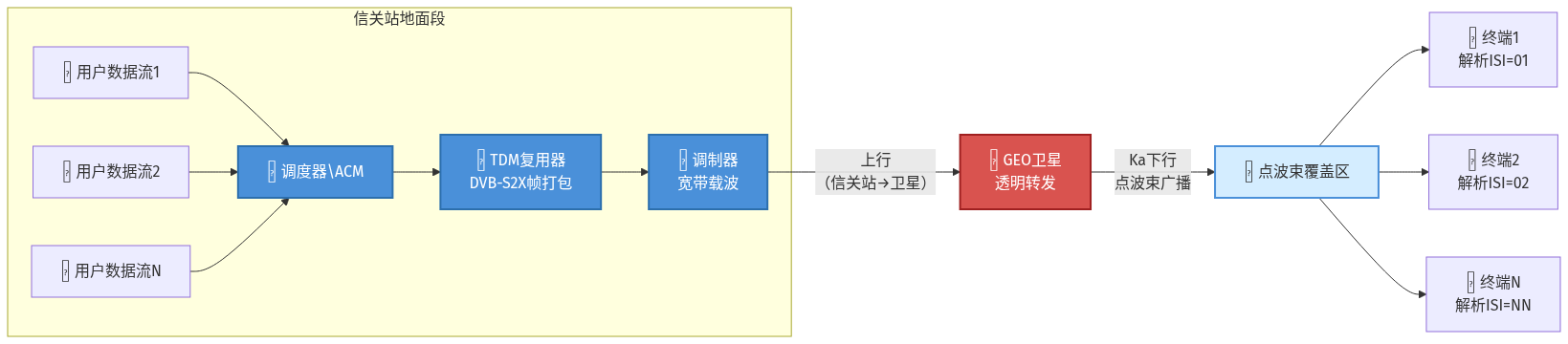

4.2 系统架构信号流

高轨高通量卫星下行链路TDM模式详解(一)——从普通GEO卫星到HTS广播体制

图3:HTS下行TDM广播体制完整信号流

信号流共五个步骤:

  1. 信关站收集请求:各终端通过上行控制信道上报当前终端的链路质量(Es/N₀)和传输业务带宽需求
  2. 调度器分配时隙:信关站的调度器为每个终端分配对应的调制编码方式(MODCOD)和帧标识(ISI,Inter-Symbol Interference)
  3. DVB-S2X物理帧打包:按MODCOD调制,按照DVB-S2X物理帧把数据打包,每帧帧头含PLHEADER(90符号)标识该帧的解调参数
  4. 卫星透明转发:整个宽带TDM载波上行至卫星,卫星不做任何信号处理,直接下行广播
  5. 终端提取数据:波束内所有终端接收全带宽载波,解调全带宽载波,并从帧头解析PLHEADER,识别ISI标识,当ISI标识指向自己的时候,代表该数据帧是自己的,此时终端开始处理属于自己的数据帧,如果ISI标识不是自己的,则该帧终端不处理。

4.3 国际标准体制:DVB-S2X

HTS下行普遍采用 DVB-S2X标准,这是GEO HTS点波束下行的国际通用标准。

DVB-S2X标准的物理帧结构关键参数:

  • PLHEADER:90个符号,采用 \pi/2-BPSK 固定调制,携带MODCOD标识(调制编码方式)和ISI编号
  • XFECFRAME(普通帧):64800 bit,经LDPC + BCH级联编码保护
  • XFECFRAME(短帧):16200 bit,用于低速率或高频率切换场景
  • 支持MODCOD类型:调制方式包括 QPSK / 8PSK / 16APSK / 32APSK / 64APSK / 128APSK / 256APSK,编码方式采用 LDPC + BCH 级联编码,编码率范围约 1/4 ~ 9/10,MODCOD组合数量在DVB-S2X中多达 128种(含短帧/普通帧变体),频谱效率覆盖约 0.5 ~ 5.0 bit/s/Hz。信关站内的ACM机制(自动编码调制)在选择MODCOD时,是从这128种组合中联合寻优,找到当前终端Es/N₀条件下频谱效率最高的那一档——调制和编码同时调整。

常用MODCOD参数:

MODCOD 调制方式 编码率 频谱效率(bit/s/Hz) Es/N₀门限(约,dB)
QPSK 1/4 QPSK 1/4 0.50 -2.4
QPSK 1/2 QPSK 1/2 1.00 1.0
8PSK 2/3 8PSK 2/3 2.00 6.6
16APSK 3/4 16APSK 3/4 3.00 10.2
32APSK 4/5 32APSK 4/5 4.00 13.7
64APSK 5/6 64APSK 5/6 5.00 16.8

4.4 终端必须具备的最低硬件门槛

这是本节最重要的工程推论,很多工程师在初次接触HTS系统时容易忽略这一点。

很多工程师在初次接触HTS系统时会有一个直觉:我的业务只需要2 Mbps,是不是可以用很小口径的终端?答案是:不行。

在单载波宽带TDM体制下,终端的硬件门槛由波束载波带宽决定,与业务速率完全无关。

这个门槛体现在三个维度:射频前端与ADC、数字信号处理、天线口径与G/T。

A. 射频前端与ADC:

终端接收的是整个波束的TDM大载波(例如200 MHz),无论该终端的业务分配只占载波的1%(2 Mbps / 200 Mbps)还是50%,它都必须对整个200 MHz带宽完整采样。

根据奈奎斯特采样定理:

$$
f_{ADC}≥2B=2×200 MHz=400 Msps
$$

这不是一个可以通过降低业务速率来规避的约束。终端需要先把整个200MHz的宽带载波数字化,然后才能在数字域中找到属于自己的那几帧数据。400 Msps高速ADC意味着高功耗、高成本、高设计复杂度。

举个例子:

这就像你住在一栋楼里,虽然你每天只收一封信,但你必须把整栋楼的信箱都打开才能找到属于你的那封。楼里住的人越多(载波越宽),信箱越多,打开所有信箱的动作越重,跟你只收一封信这件事毫无关系。

B.数字信号处理(DSP):宽带实时处理的算力要求

完成宽带ADC采样之后,终端数字基带需要对接收到的信号进行实时处理,主要包括:

  • 载波同步与频率补偿:对200 MHz宽带信号进行精细载波恢复
  • 帧同步(PLHEADER捕获):在连续码流中识别每一帧的帧头位置(PLHEADER,90个符号),提取MODCOD和ISI信息
  • LDPC + BCH解码:每个普通XFECFRAME包含64800 bit的LDPC码字,解码复杂度随帧长和码率线性增加,对FPGA或专用ASIC的算力需求巨大
  • ISI过滤与业务提取:在解码后的码流中识别属于本终端的ISI标识,过滤并输出业务数据

ADC门槛对所有终端完全相同;DSP负担与实际业务速率正相关

C.天线口径与G/T

这是三个维度中最具决定性的约束,也是最容易被“业务速率低”这个直觉掩盖的问题。

接收200 MHz宽带载波时,接收机的热噪声功率为:

$$
N = kTB = -228.6\ \text{dBW/K/Hz} + T_{\text{sys}}\ \text{(dBK)} + 10\lg(200\times10^6)\ \text{(dBHz)}
$$

代入典型参数(系统噪声温度 Tsys=150 K(约22dB),带宽 B=200 MHz(约为83dB):

$$
N = -228.6 + 22 + 83 = -123.6\ \text{dBW}
$$

下行的 C/N\_0

$$
C/N_0 = \text{EIRP} - \text{FSPL} + G/T - k \quad \text{(dBHz)}
$$

其中k 实际是10\lg(k) ≈ -228.6 dBW/K/Hz)(玻尔兹曼常数)

终端天线口径决定了G/T,进而决定了接收到的 C/N0 是否能超过当前MODCOD的解调门限。

对于固定的 C/N0要求和链路条件,宽带载波带宽 B的增大会增大噪声功率 N。带宽增大10倍(如从20 MHz → 200 MHz),噪声功率增大10 dB,要维持相同的解调门限(Es/N0),需要C/N0也提升10 dB,等效于需要更高的 G/T。

也就是说,在宽带TDM体制下,即使你的业务速率只有1 Mbps(在200 MHz载波中只占0.5%的时隙),你的天线口径仍然必须按“能接收并解调200 MHz宽带载波”的链路预算来选型,而不是按“接收1 Mbps信号”的链路预算来选型

天线G/T不够的小口径终端,这是HTS系统小型化终端面临的核心矛盾,这个矛盾如何化解,我们将在后续文章中专门展开。


五、本篇小结

第一, HTS与传统FSS的本质区别不在于卫星轨道或频段,而在于下行信号体制的根本转变:从点对点专线载波,变为信关站驱动的TDM广播载波。

第二, DVB-S2X TDM体制下,卫星只做透明转发,所有调度逻辑(时隙分配、MODCOD选择)都在地面信关站完成,每个终端通过解析PLHEADER中的ISI提取属于自己的数据。

第三, 终端必须具备接收整个宽带载波的硬件能力(ADC速率、射频前端带宽、足够的天线G/T),这个门槛与终端实际业务速率无关,是接入HTS系统的硬性约束。
