相控阵天线等效口径估算——从 3dB 波束宽度反推（下）

我在上一篇文章中介绍了通过 G/T 指标反推等效口径的方法，其核心逻辑在于，已知系统噪声温度和 G/T，即可反推增益，进而计算等效口径。但这套方案的主要不确定性源于系统噪声温度的估算。

说到这里，我推荐第二种方法，从 3dB 波束宽度估算等效口径。这种方法剥离了对噪声温度的依赖，你只需要掌握工作频率和波束宽度，计算过程更加直接，是我们在工程现场快速评估阵面物理尺寸的常用利器。

波束宽度法与 G/T 法反推得到的等效口径在含义上略有差异，两者各司其职，互为补充。

二、抛物面天线，波束宽度与口径的关系

2.1 基本公式

对于圆形抛物面天线，当其水平和垂直两个平面的 3dB 波束角度近似相等时，波束宽度与口径直径 D 的关系遵循以下公式，

$$
\theta_{3dB}^{\circ} \approx \frac{70^\circ \cdot \lambda}{D}
$$

由此我们可以反推出口径，

$$
D = \frac{70\lambda}{\theta_{3dB}}
$$

2.2 计算示例

假设已知频率为 12.25 GHz，测得 3dB 波束宽度 \theta = 2.1^\circ，我们来计算抛物面口径。

首先算出波长，

$$
\lambda = \frac{3\times10^8}{12.25\times10^9} = 24.49 \text{ mm}
$$

进而求得口径，

$$
D = \frac{70 \times 24.49 \text{ mm}}{2.1} \approx \mathbf{81.6 \text{ cm}}
$$

为了验证准确性，我们可以对照 12.25 GHz 下不同口径抛物面的典型性能参数，

可以看到，波束宽度每缩小一半，天线口径就会翻倍，增益随之提升 6 dB。这种清晰的规律非常适合作为快速估算的参照。

三、相控阵天线，波束宽度与口径的关系

3.1 公式推导

相控阵天线由 N 个天线阵元组成，若阵元间距为 d，则其在法向（离轴角为 0°）的 3dB 波束宽度满足，

$$
\theta_{3dB} = 2\arcsin\left(\frac{0.4429\lambda}{L}\right)
$$

我们将阵列的物理长度 L 定义为从第一个阵元中心到最后一个阵元中心的距离，即 L = (N-1)d。在工程实践中，当阵元数量较多且波束较窄（L \gg \lambda）时，我们常用 L = N \cdot d 作为物理孔径长度的近似值，此时公式可以简化。

基于此，通过 3dB 波束宽度即可反推物理孔径长度，

$$
L = \frac{0.886\lambda}{\theta_{3dB}}。
$$

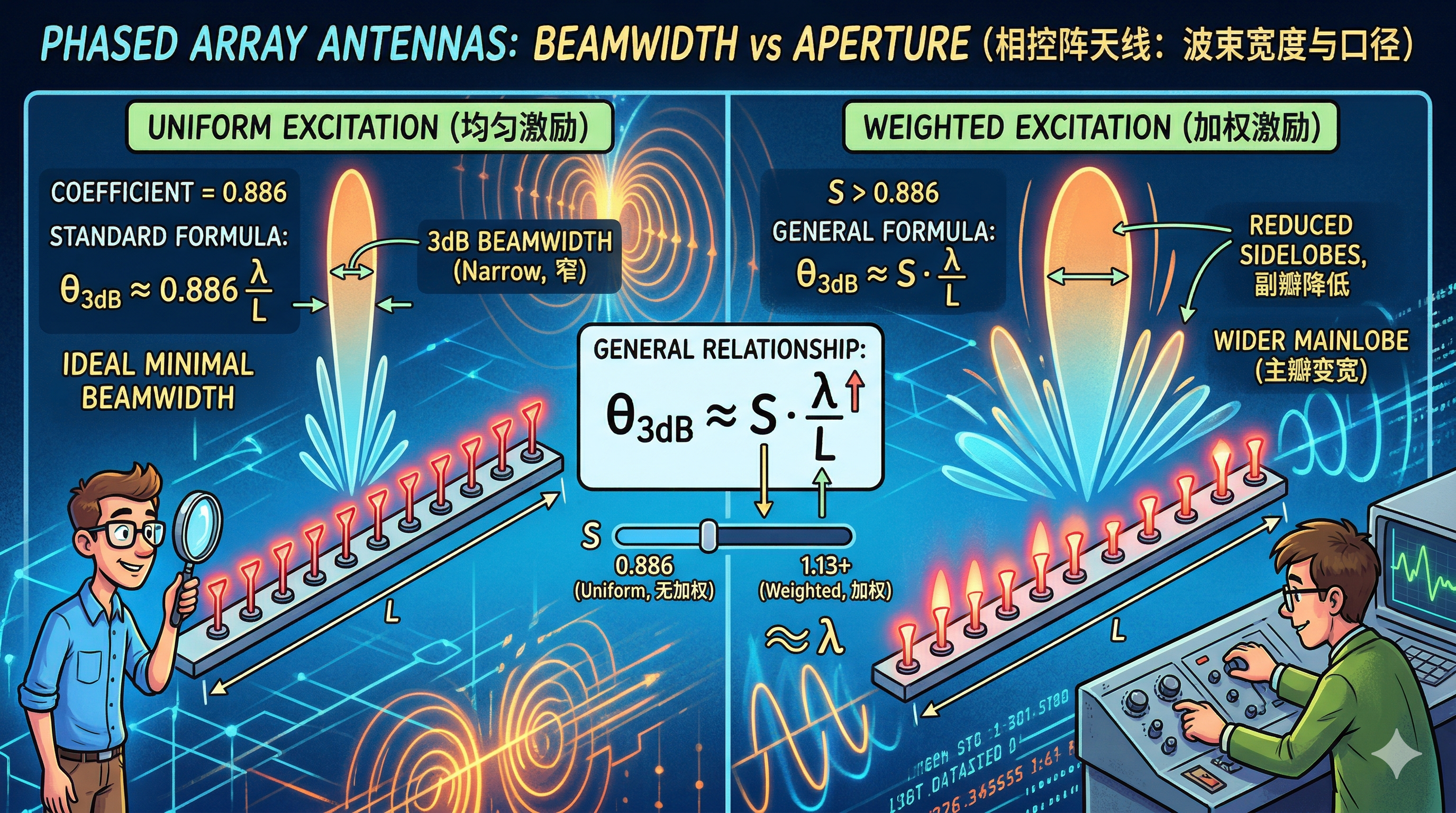

上述 0.886 是均匀激励矩形口径天线的标准系数。但在实际工程中，为了压低副瓣，我们很少直接使用绝对均匀激励。正如我此前讨论过的，通过采用泰勒加权或切比雪夫加权，该系数会从 0.886 上升到 1.0 甚至更高。

当相控阵天线引入窗函数加权，3dB 波束宽度会随之变宽，此时系数的升高幅度直接取决于你对副瓣电平（SLL）的设定。副瓣压得越低，主瓣宽度增加得就越多。

在工程修正方面，对于切比雪夫加权，我们常用修正因子 S 进行调整，

$$
\theta_{3dB} \approx S \cdot \frac{\lambda}{L}
$$

当设定副瓣为 -30dB 时，S 的取值通常在 1.13 左右。

3.2 计算示例一，12.25 GHz，法向 4.4°

假设频率为 12.25 GHz，法向 3dB 波束宽度 \theta = 4.4^\circ（二维方形阵面）。

$$
\lambda = 24.49 \text{ mm}, \quad \theta = 4.4^\circ \approx 0.07679 \text{ rad}
$$

首先考虑均匀激励阵列，

$$
L = \frac{0.886 \times 24.49 \text{ mm}}{0.07679 \text{ rad}} \approx \mathbf{28.3 \text{ cm}}
$$

这便求得了阵面的物理边长。对应的物理面积为，

$$
A_{phys} = L^2 = 28.3^2 \approx 800 \text{ cm}^2
$$

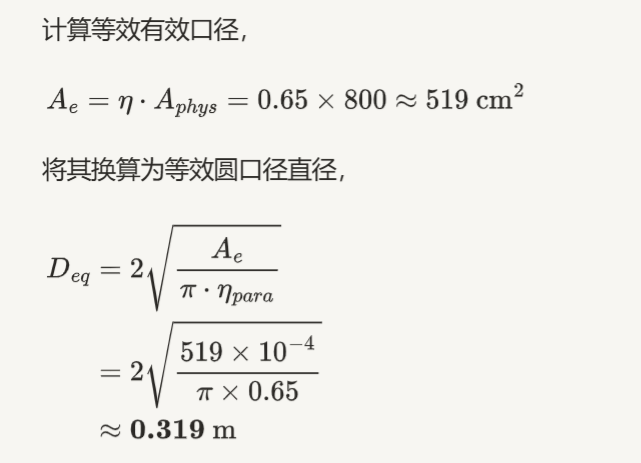

随后，我们将物理面积乘以综合口径效率。均匀激励阵列通常取 \eta = 0.65，而采用切比雪夫加权后，\eta 会降至 0.45 到 0.6 之间。

换言之，这款波束宽度为 4.4° 的 Ku 频段相控阵天线，其等效接收能力约等于一台 0.32 m 的抛物面天线。

如果改用切比雪夫加权窗，

$$
L = \frac{1.13 \times 24.49 \text{ mm}}{0.07679 \text{ rad}} \approx \mathbf{36.0 \text{ cm}}
$$

采用同样的逻辑（假设 \eta=0.5），得到的等效圆口径直径 D_{eq} \approx 35.6 \text{ cm}。

3.3 计算示例二，14.0 GHz，法向 2.4°

假设在 14.0 GHz 发射频段下，测得法向 3dB 波束宽度 \theta = 2.4^\circ。

按照均匀激励方式计算，

$$
\lambda = \frac{3\times10^8}{14.0\times10^9} = 21.43 \text{ mm}
$$

$$
L = \frac{0.886 \times 21.43 \text{ mm}}{0.04189 \text{ rad}} \approx \mathbf{45.3 \text{ cm}}
$$

$$
A_{phys} = 45.3^2 \approx 2053 \text{ cm}^2, \quad A_e = 0.65 \times 2053 \approx 1335 \text{ cm}^2
$$

$$
D_{eq} \approx \mathbf{51.1 \text{ cm}}
$$

四、波束扫描时的展宽效应

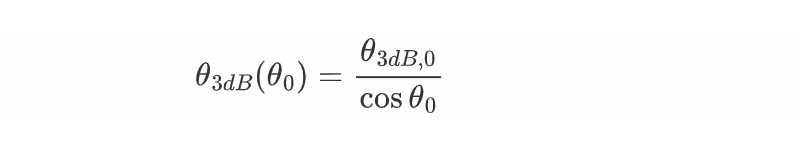

相控阵天线拥有一个显著特性，波束宽度会随扫描角增大而展宽。其精确关系如下，

其中 \theta_0 代表波束指向偏离法向的角度。

这里有一个关键结论，利用波束宽度法估算口径时，务必使用法向数据。扫描状态下的波束宽度对应的是投影等效口径，直接使用会严重低估阵面的真实物理尺寸。

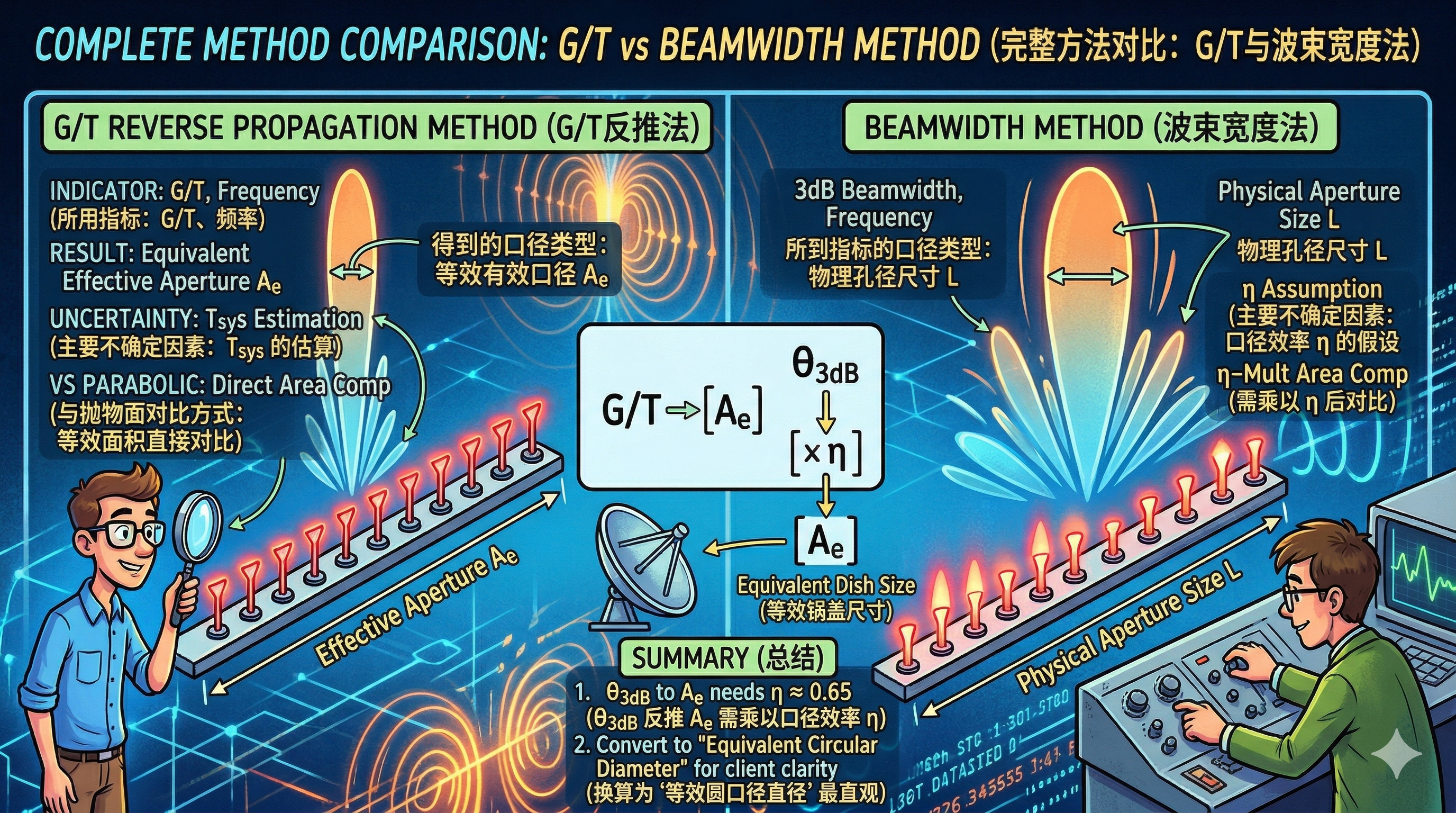

五、两种方法的完整对比

六、总结

通过 3dB 波束宽度反推相控阵天线等效口径，核心在于先算出由物理孔径长度 L 构成的物理尺寸，再结合口径效率 \eta 转化为等效有效口径。在实际交流中，将复杂的电磁参数换算为等效圆口径直径是最高效的沟通方式。与其谈论抽象的 dB 指标，不如直接告诉用户这相当于一面多大的天线锅，这种反馈最直观、也最具备工程价值。

文章总结

本文详细介绍了如何利用 3dB 波束宽度反推相控阵天线的等效口径，深入对比了均匀激励与切比雪夫加权对波束系数及孔径估算的影响。文章强调了在工程实践中，必须基于法向波束宽度进行计算，以避免扫描展宽效应导致的尺寸低估。

通过实际计算示例，本文将抽象的相控阵天线参数转化为直观的抛物面天线等效直径，为工程师和项目管理人员提供了一种快速评估天线性能的实用工具。这种方法不仅简化了链路预算的初步评估，更在跨技术领域沟通中架起了一座直观理解的桥梁。
