共计 4472 个字符，预计需要花费 12 分钟才能阅读完成。
**GNSS抗干扰天线（CRPA）**在室内环境下的性能测试一直是个难题。为了在室内复现室外真实的卫星环境，我们通常需要将室外信号转发至室内。但在沿用常规射频同频转发系统搭建测试环境时，常会遇到如下问题：
> “在楼顶架设了GNSS接收天线，通过电缆连接室内的同频转发器，当室内待测GNSS接收机使用普通导航天线直连时，卫星信号的载噪比正常；但一旦换用抗干扰天线，接收机**根本收不到卫星**，且抗干扰天线还发出**干扰告警**，而此时室内并无任何干扰源开机——这究竟是为什么？”
今天，我们就来深入剖析这一现象背后的技术逻辑。
**为什么普通的同频转发器在抗干扰天线测试中完全行不通？**
**为什么我们必须动用昂贵且复杂的再生式提纯转发器来进行抗干扰天线性能测试？**
------
## 1. 前言：同频转发器为什么不能测试抗干扰天线
在前文《[为什么在室内环境下GNSS抗干扰天线测试，不能用GNSS同频转发器](https://mp.weixin.qq.com/s/y_uUmWml-SVhCu6b8SSlAg)》中，我们已详细分析过射频同频转发器为何无法用于抗干扰天线测试。
并在文章《[GNSS卫星信号转发系统实现](https://mp.weixin.qq.com/s/tIq0EeXG4BQJ8oDhcx8PMw)》中介绍了一种典型的GNSS同频转发器实现方案。
常规同频转发系统本质上是一个“天线 + 低噪声放大器（LNA）+ 功率放大器（PA）+ 发射天线”的链路组合。
为将微弱的卫星信号（室外约 -130 dBm 或更低）经几十米甚至上百米电缆传输到室内，并覆盖一定空间，同频转发器通常需提供极高链路增益。然而，这种设计在放大有用信号的同时，也将室外热噪声、带外杂波以及链路自身电子噪声一并放大。
根据前述分析可知：**在室内GNSS天线位置，转发系统产生的噪声功率必须显著压倒其自身热噪声功率，一般要求转发系统的总增益大于 10 dB。**
对于抗干扰天线而言：
- **正常情况：** 卫星信号深埋于天线自身的热噪声底噪之下。
- **同频转发情况：** 高增益导致到达室内接收天线的噪声功率远高于本地热噪声。

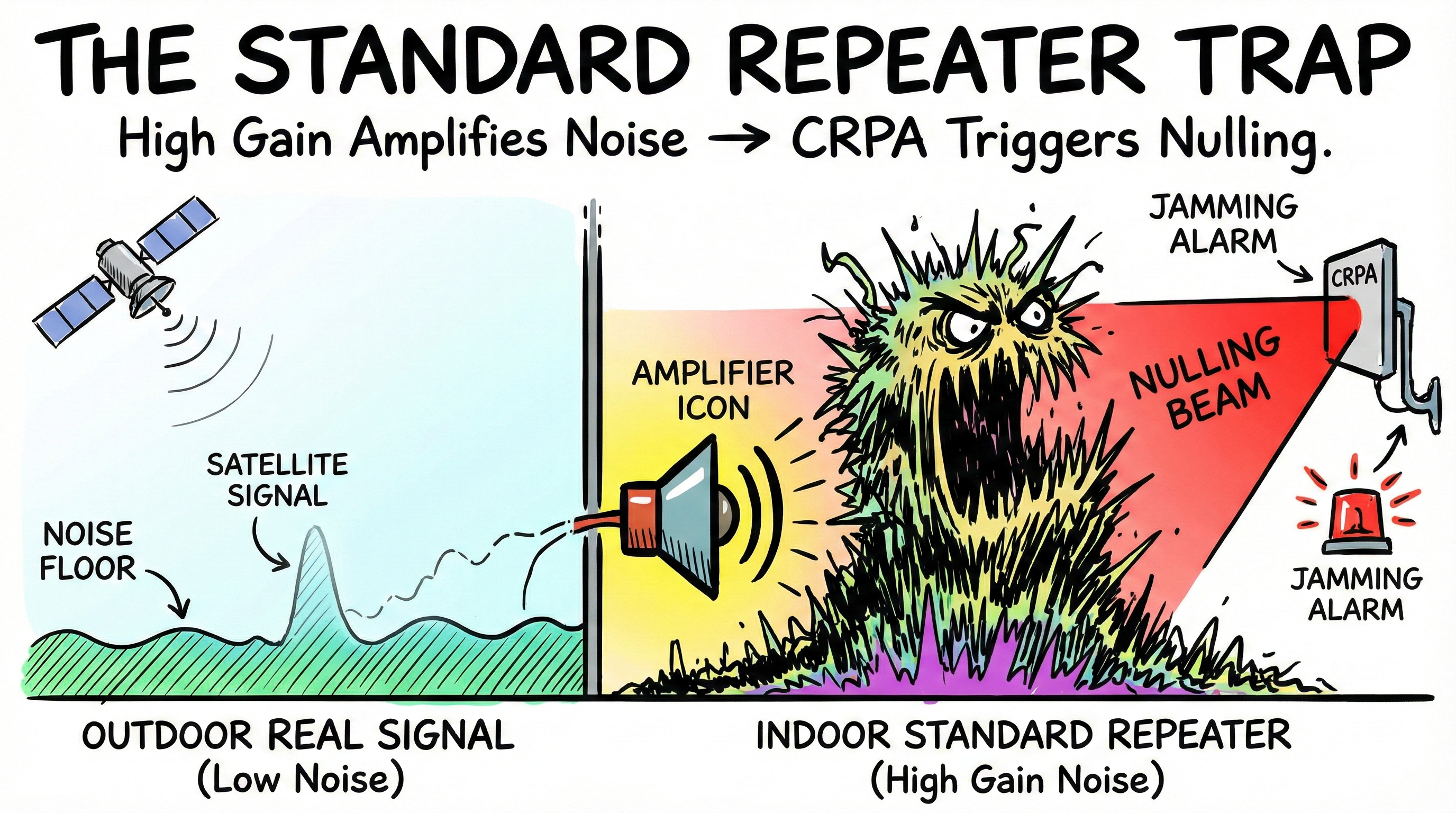

抗干扰天线通常采用**空时自适应处理（STAP）**或**功率倒置（PI）**算法。同频转发器引入的高功率信号会在空间谱中形成明显峰值，算法即判定该方向存在“压制式干扰”。
结果是，抗干扰天线自动在转发天线方向形成一个深度超过 40 dB 的“零陷（Nulling）”，从而将所有被转发的卫星信号与噪声一同滤除。
这就是常规转发器无法用于抗干扰测试的根本原因。
------
## 2. 再生式提纯转发器的组成与逻辑

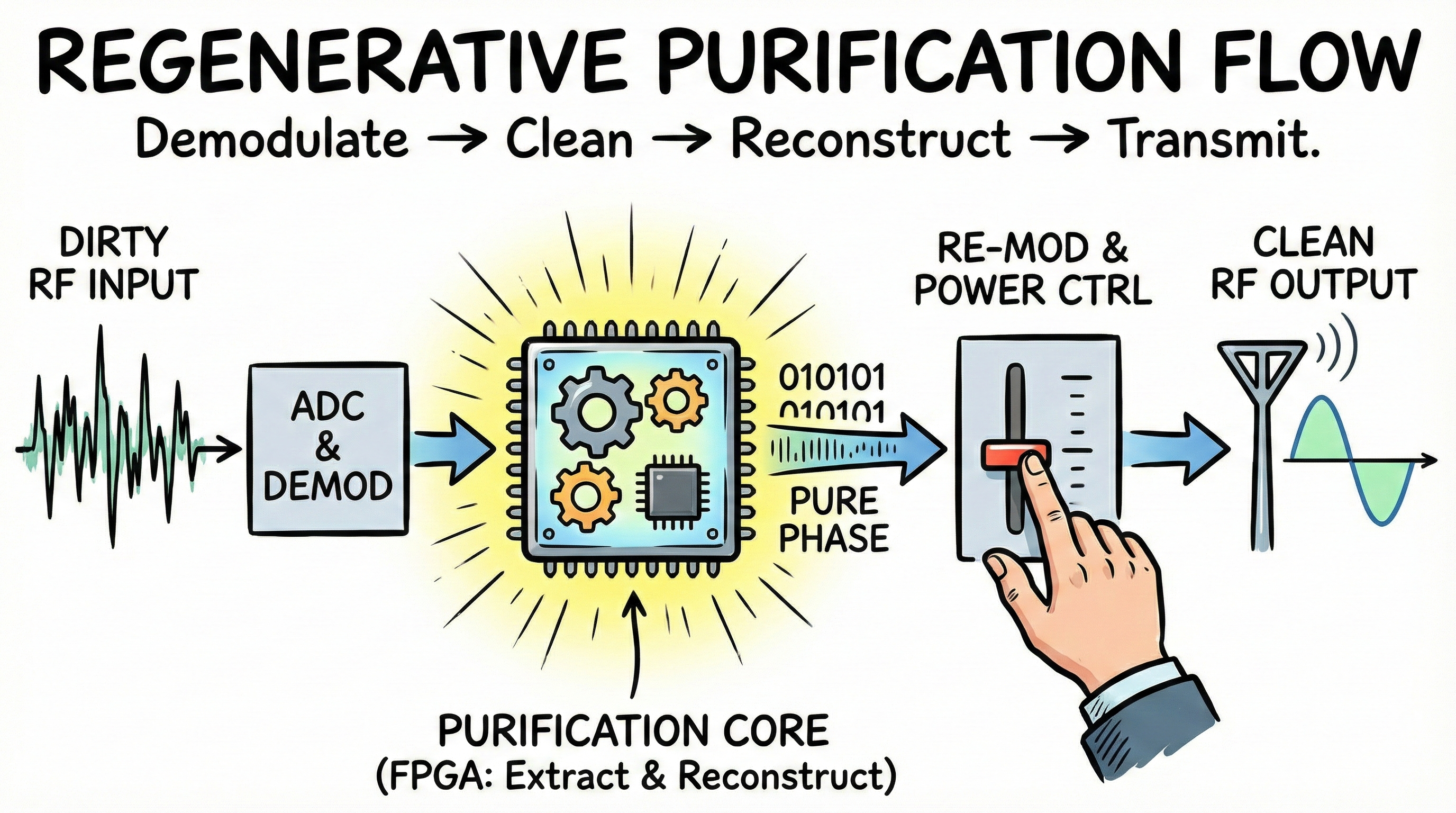

而再生式提纯转发器（Regenerative Purification Repeater）不再依赖简单的模拟放大，而是走一条**“解调 → 提纯 → 重构”**的数字路径。

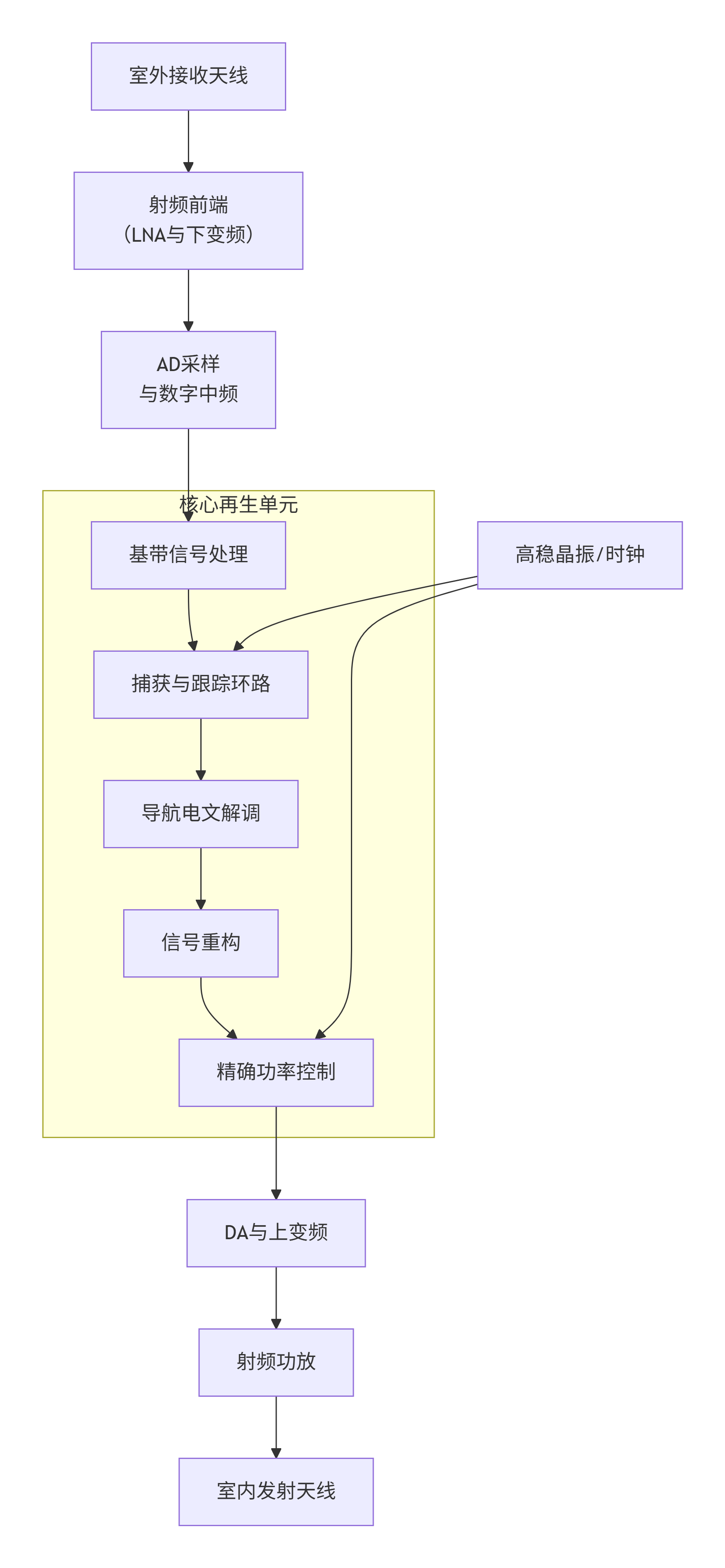

系统组成如下图所示：
室外天线接收的GNSS信号经过射频前端完成下变频、放大和滤波，将信号转换为中频（IF）。随后通过ADC采样，使卫星信号数字化。此时，其前端处理方式与普通GNSS接收机一致。
> 核心环节：提纯与信号再生。
这是再生转发器的关键所在。利用 FPGA 或高性能 DSP，系统对每个可见卫星通道执行搜索与跟踪，主要包括：
- **捕获与跟踪环路：** 实现对伪码相位、载波多普勒的精确锁定，**恢复出每个卫星信号的伪码频率/相位及多普勒频率/相位。**
- **导航电文解调：** 从扩频信号中提取真实导航数据比特——**恢复出每颗卫星的导航电文数据。**
- **信号重构：** **这是提纯的核心。** 不直接放大原始信号，而是依据解调得到的电文、测得的码相位与载波信息，在本地重新生成复制的扩频信号。
- 信息数据来自恢复的导航电文；
- 伪码相位与载波相位均与真实信号同步；
- 基带层面完全纯净，不含噪声或多径成分；
- > 该信号如同GNSS模拟器输出，信号纯净但电文、伪码、载波与真实信号完全一致。
- **精确功率控制：** 可调节重生成信号的输出电平，使其到达被测天线口面时接近真实卫星信号强度（通常为 -130 dBm 左右），**避免触发抗干扰天线的功率异常告警。**
- **上变频模块：** 将基带信号上变频至GNSS频段，再由发射天线辐射出去。
------

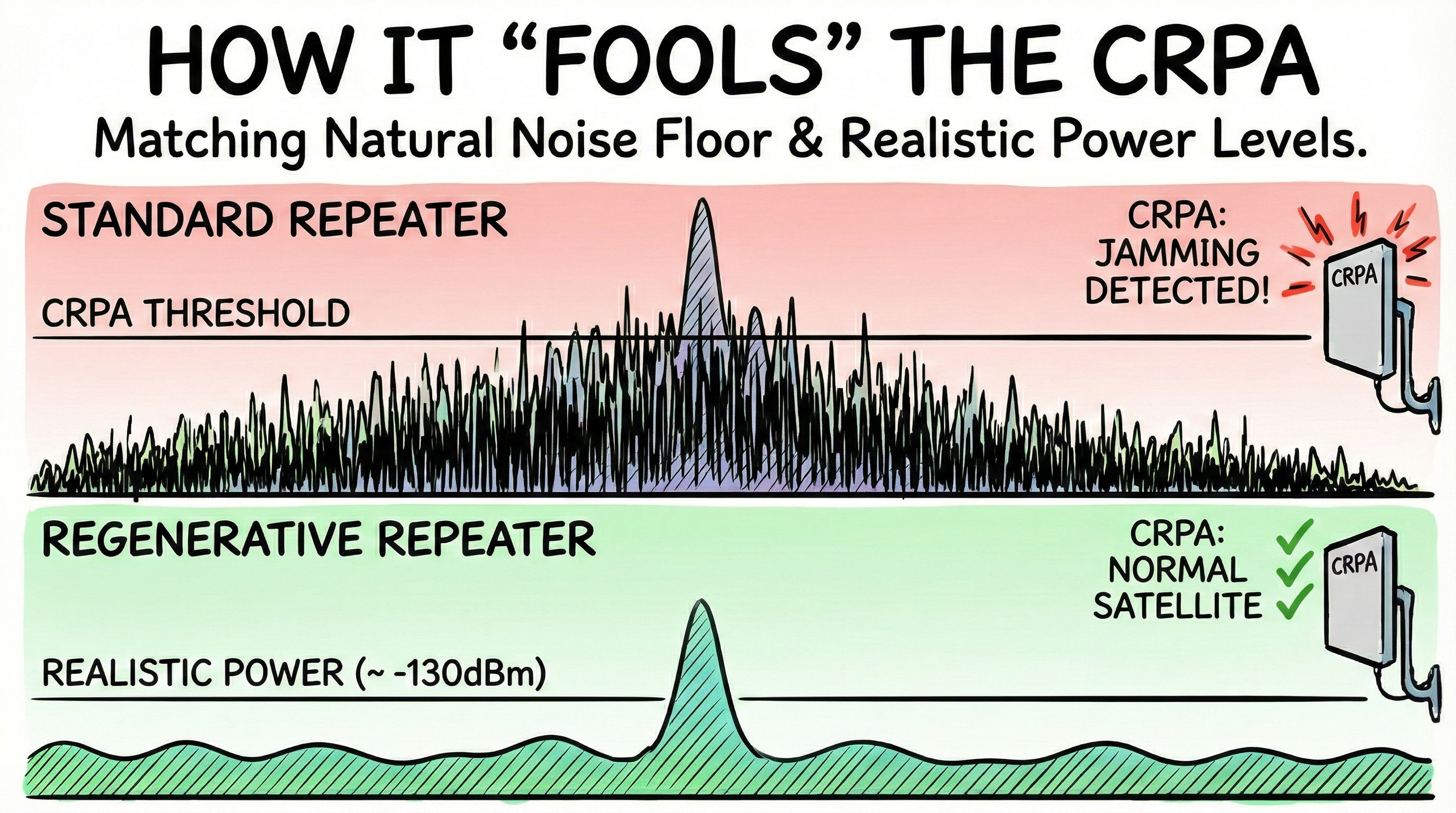

## 3. 为什么能“骗过”抗干扰天线？
再生式转发器之所以能在室内测试中不触发抗干扰识别，主要归因于以下两点：
### 3.1 极低的带内底噪（提纯效应）
由于信号是本地重构而非放大，因此不携带转发链路累积的噪声。重构信号的噪声仅来源于发射端射频底噪，其功率谱密度与自然环境相当。
再生后的卫星信号功率与真实信号相近，但仍完全淹没在接收机本地热噪声之下。
由此，抗干扰天线探测不到异常功率抬升，自然不会将其判为干扰。
### 3.2 可控的发射电平
对于抗干扰天线，需模拟信号从远端到达的真实强度（约 -130 dBm）。
再生式转发器可精确设置输出功率。例如，设定输出电平使到达待测天线口面的信号为 -125 dBm（对应载噪比约 47 dB-Hz），此时信号仍低于本地热噪声水平。
由于-125dBm的卫星信号同样是完全淹没在本机热噪声以下的，这个信号强度既能保证后端接收机有足够的载噪比实现信号跟踪，又不会触发抗干扰算法的功率检测门限。
------
## 4. 再生式转发器的工程限制
尽管再生式转发器解决了干扰误判问题，但它并非完美无缺。作为“GNSS接收机 + GNSS模拟器”的结合体，它带来了新的挑战。

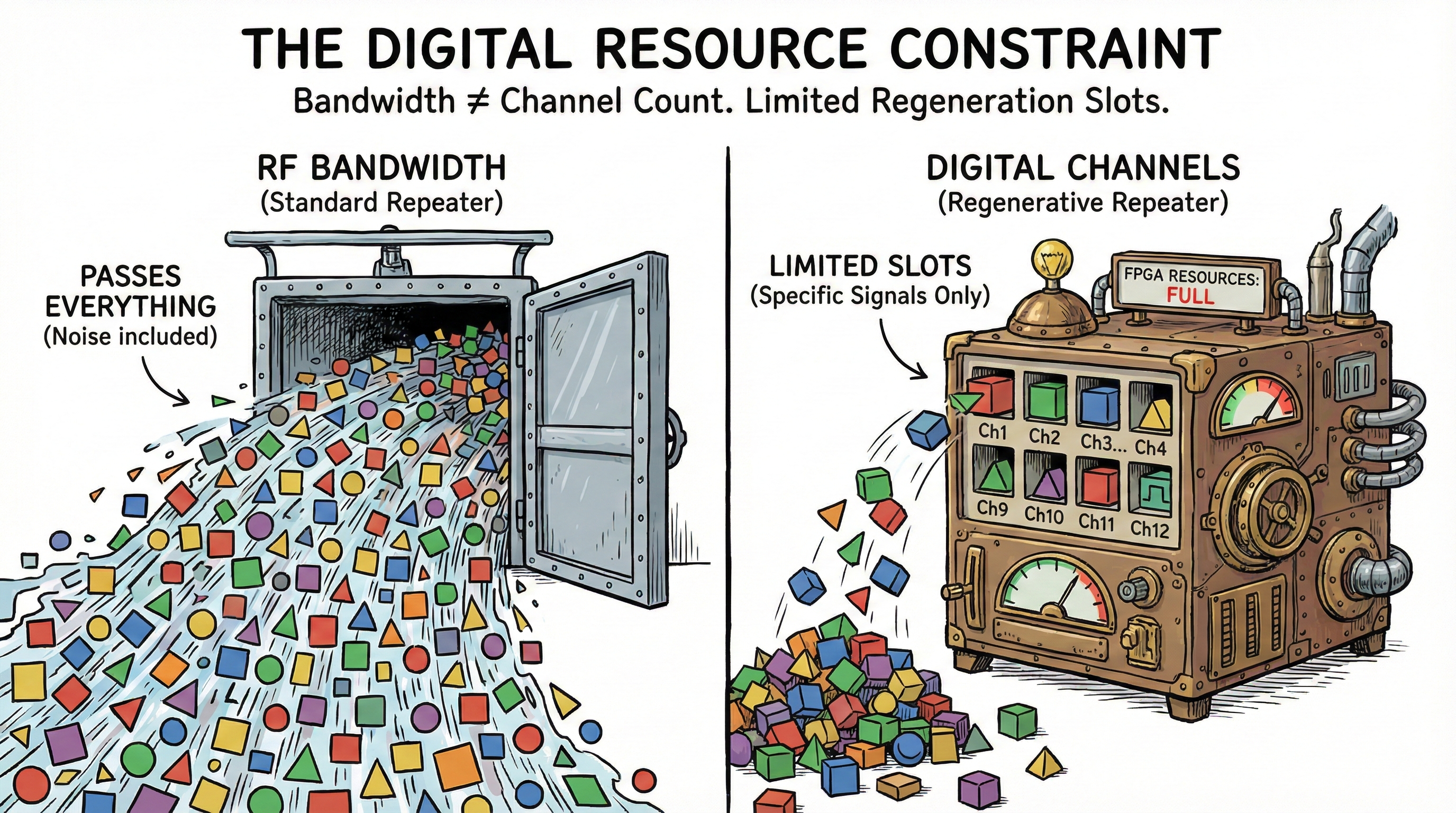

### 4.1 通道个数的约束，资源消耗的瓶颈
**同频转发器：** 只要带宽覆盖 1575.42 MHz ± 20 MHz，其中包含的所有信号（如GPS L1CA、L1C、北斗B1I/B1C、伽利略E1等）都会被整体转发，后端接收机可捕获该带宽内全部信号。
这是再生式与同频转发器的最大区别：**带宽不代表通道数量。**
在再生式转发器内部，**每一个卫星、每一个频点、每一种调制信号**都需分配一套独立的数字通道：
* **1个 B1I 信号的再生通道 = 1个码跟踪环 (DLL) + 1个载波跟踪环 (PLL) + 1个位同步器 + 1个重调制器。**
* 同一频点不同调制方式需独立通道：
* **B1I：** 采用 BPSK(2) 调制，结构简单，资源占用低。
* **B1C：** 采用复杂 **MBOC(6,1,1/11)** 调制，副载波结构对采样率和相关器设计要求极高。
* 若需转发 12 颗北斗卫星的 B1I 信号，至少需要 12 个独立通道；
* 若同时转发 B1I 和 B1C，则需再增加 12 个通道；
* 若还需转发 12 颗 GPS 卫星的 L1CA 信号，再增 12 个通道；
* ……依此类推。
随着再生信号种类和数量增加，所需数字通道成倍增长，对FPGA硬件资源造成巨大压力。
> 尽管部分高端设备采用分时复用、并行相关器等技术降低资源消耗，再生式系统仍面临硬件瓶颈。
因此，使用相同GNSS接收机时：
- 使用室外普通天线可接收 N1 颗卫星；使用再生式转发器后仅能接收 N2 颗，且 N1 ≫ N2。
- 室外可接收北斗 B1I 和 B1C；使用再生转发器后只能收到 B1I。
上述现象的主要原因是再生式转发器内部数字通道数量有限，无法支持全部可见卫星的信号再生。
### 4.2 接收灵敏度的“天花板”效应
再生式转发器的另一限制在于其内置接收机的灵敏度。
普通 GNSS 接收机在载噪比低至 25 dB-Hz 时，仍可通过超长相干积分维持伪距观测，实现定位。因此高灵敏度GNSS模块常标称捕获灵敏度为 -148 dBm，跟踪灵敏度达 -165 dBm。在卫星状态柱状图中，我们也经常能够看到载噪比25dB-Hz的卫星也能够参与定位。
在低载噪比情况下，GNSS接收机能够容忍一定的误码率，即使出现了一定数量的误码，GNSS接收机仍然能够定位。
但对于再生式转发器：
- 必须正确解调导航电文（D-bit）。若因低载噪比导致误码，CRC校验失败，则无法重构电文。
- 必须保证再生信号的伪码与载波相位精度。
我们在前文中介绍过载噪比与测量误差的关系。在低载噪比下，伪码与载波测量误差显著增大。
举例计算：对于载噪比 25 dB-Hz、积分时间 20 ms、PLL 带宽 15 Hz（三阶环）、DLL 带宽 2 Hz（二阶环）的 GPS L1 C/A 信号：
**PLL 热噪声** = sqrt(2 * B_n / (T * C/N_0)) × (180 / π) ≈ **12.96°**
**DLL 热噪声** = sqrt(2 * B_n / (T * C/N_0)) × (c / f_c) × T_chip ≈ 0.0428 chip = 0.0428 × 293.05 ≈ **12.54 米**
若以此类低精度信号作为基准生成新卫星信号，对后端接收机的跟踪与定位将是灾难性的。
因此，再生式转发器通常设定一个载噪比阈值，仅对高于该阈值的卫星信号进行再生与重构。
> 这也是再生环境下接收到的卫星数量远少于真实环境的原因之一。
### 4.3 建议
再生式提纯转发器不是简单的“信号搬运工”，而是一个集**模拟采集、数字解调、信号重构**于一体的高集成系统。
当你发现待测GNSS接收机在再生系统中收星明显减少时，不要怀疑接收机本身出现问题，这是一个正常现象。
你需要做的是：
- 对比真实环境下与再生环境下卫星的载噪比，估算转发器的载噪比阈值；
- 了解再生式转发器内部配置了多少个独立数字通道，评估其支持能力。
### 总结
本文深入探讨了为何唯有再生式提纯转发器适用于GNSS抗干扰天线的室内测试。传统同频转发器因高增益导致噪声远超本地热噪声，易被抗干扰天线误判为干扰并施加零陷抑制。而再生式转发器通过“解调-提纯-重构”机制，生成纯净且功率可控的信号，有效规避干扰检测。然而，其受限于数字通道数量与接收灵敏度阈值，存在收星数量下降的问题。理解这些机制与限制，有助于科学评估测试结果，推动抗干扰系统研发的精准化发展。
