在卫星通信链路预算中，工程师们习惯紧盯发射端的 EIRP（等效全向辐射功率），却往往忽视了接收端的 G/T 值。这种“重发轻收”的思维导致许多项目在实际部署时遭遇灵敏度不足的困境。
今天，我们就以 **512 阵元** Ku 频段相控阵天线为典型场景，抽丝剥茧地拆解相控阵接收 G/T 的计算逻辑。
## 1. 什么是 G/T：接收灵敏度的“度量衡”
### 1.1 定义
G/T（品质因子）是天线增益与系统噪声温度的比值，单位为 dB/K。其数学表达式为：
G/T = 10 log10 (G / T_sys)
其中：
- G：天线接收增益（无量纲，常用 dBi 表示）
- T_sys：系统等效噪声温度（K）

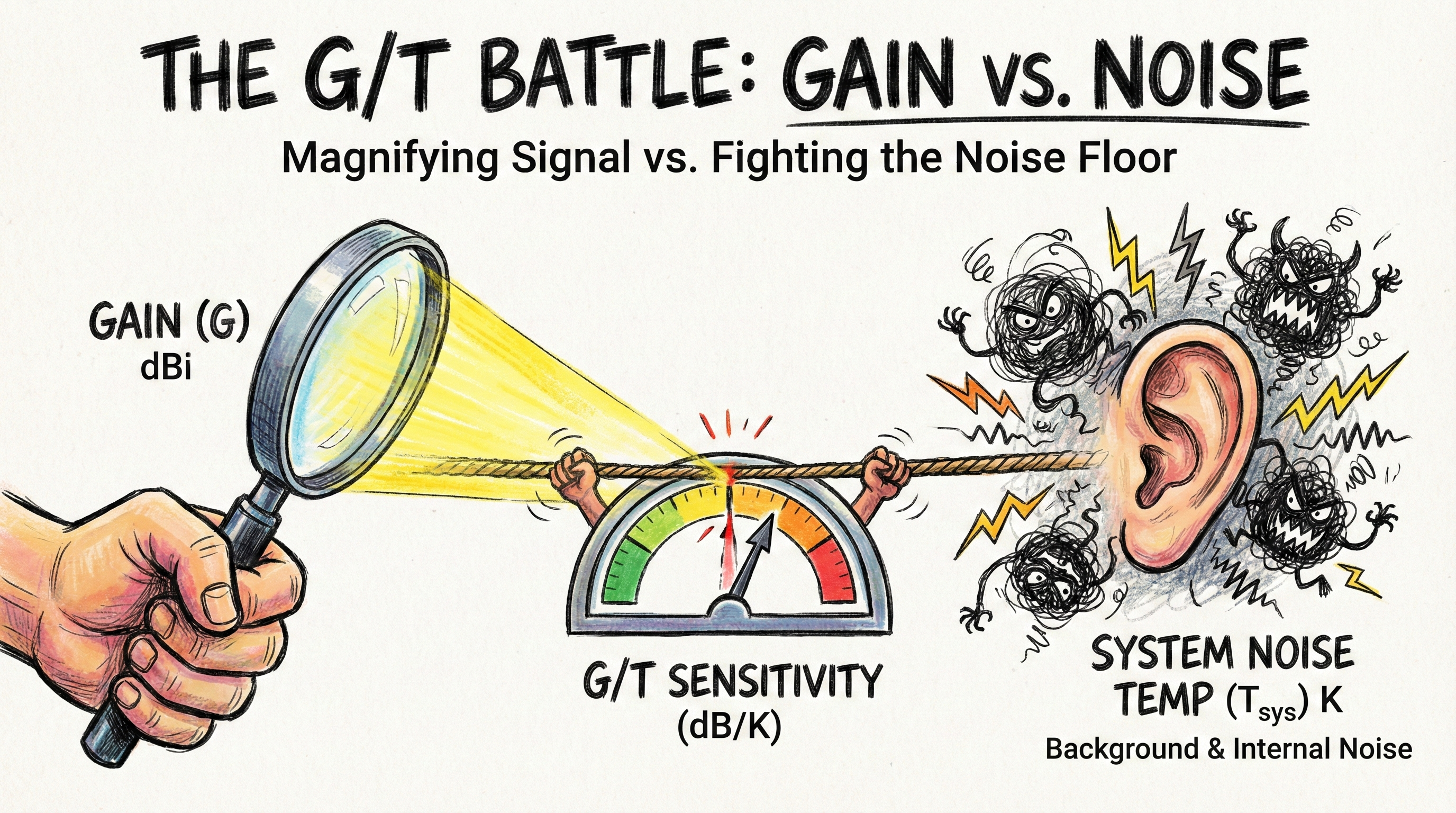

### 1.2 类比
比如你位于一个嘈杂的环境（卫星通信链路）中：
* **G（天线增益）**：天线在特定方向上集中辐射能量的能力。对于相控阵，通常指法线方向的峰值增益，类似于放大镜对光线的聚焦作用。
* **T（噪声温度）**：系统接收端的总噪声来源，折算到天线馈源端口的物理温度表示。单位为开尔文（K），相当于环境“嘈杂程度”（天线的背景噪声）+耳朵自身的“耳鸣声”（内部的热噪声）。
* **G/T:** G/T = G (dBi) - 10 log10 (T_sys)，单位为 dB/K，它量化了信号增益与系统噪声之间的博弈。决定了在复杂的电磁干扰环境中能否接收到微弱的卫星信号。
**关键结论**：G/T 每提升 1 dB，相当于接收机灵敏度提高 1 dB，这对卫星链路的影响至关重要。
## 2. 传统抛物面天线的 G/T 计算模型
### 2.1 卫星通信接收链路组成

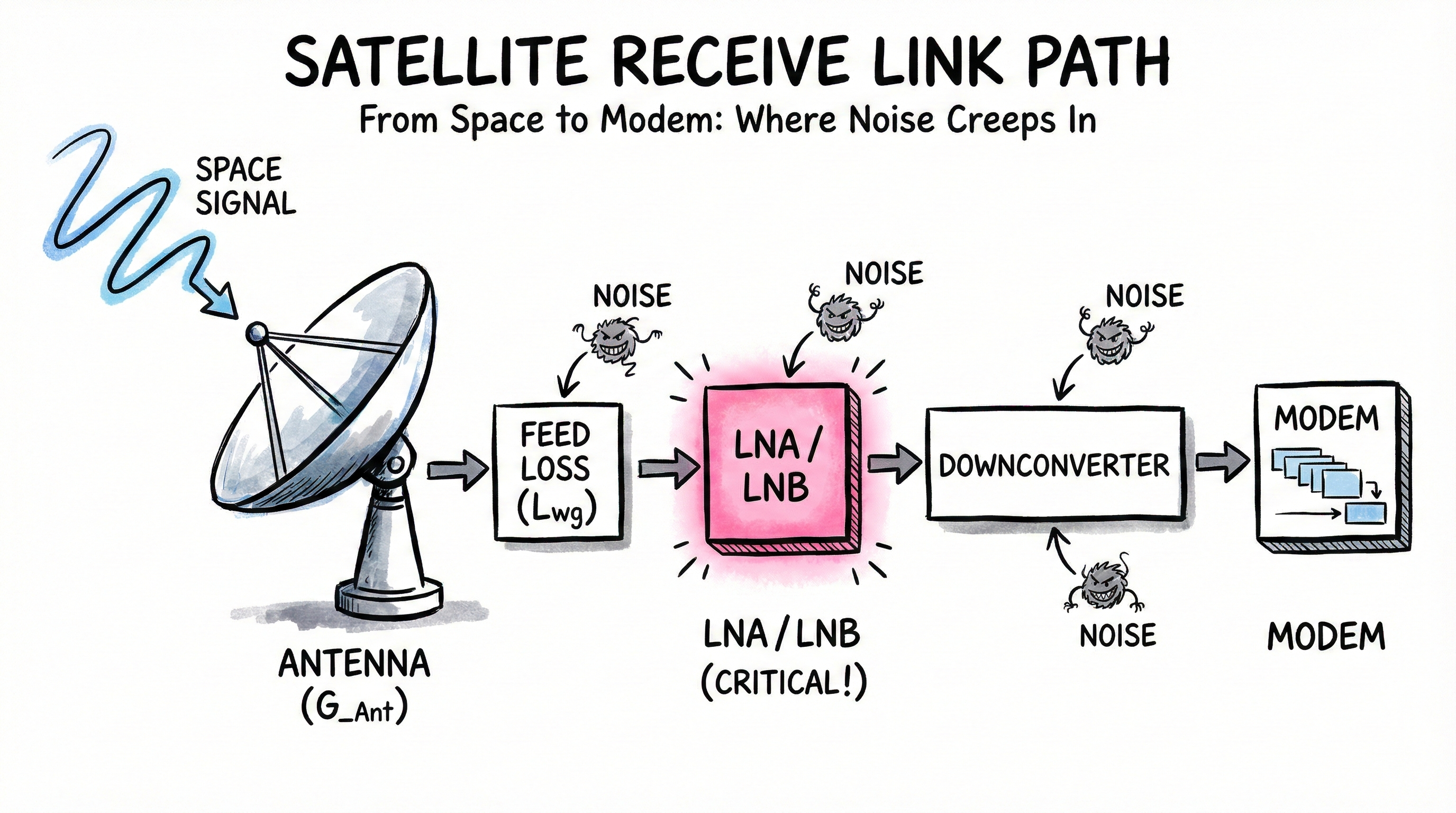

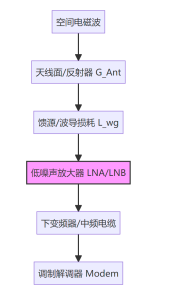

信号从深空到达 Modem，经过了一系列损耗与放大，卫星通信接收链路信号流程图：
{.alignnone}
### 2.2 Ku 频段抛物面天线 G/T 计算实战
以某 1.2 米 Ku 频段（12.5 GHz）卫星天线为例：
- 天线口径：D = 1.2 m
- 频率：f = 12.5 GHz
- 口径效率：η = 0.65
- 天线噪声温度：T_a = 60 K
- 馈线损耗：L_p = 0.5 dB
- LNB 噪声系数：NF = 0.8 dB
- 参考温度：T_0 = 290 K
#### 1. 天线增益 G
G = 20 lg D(m) + 20 lg f (GHz) + 20.4 + 10 lg η
G = **42.05 dBi**
#### 2. 噪声部分换算
1. **馈线线性损耗：**
L = 10^(0.5/10) = 1.1220
2. **LNB 噪声温度：**
T_LNB = (10^(NF/10) - 1) × T_0
T_LNB = (10^(0.8/10) - 1) × 290 ≈ 58.66 K
3. 系统总噪声温度：
T_sys = T_a + (L-1) × T_0 + L × T_LNB
T_sys = 60 + (1.1220-1) × 290 + 1.1220 × 58.66 ≈ 161.20 K
#### 3. G/T 计算
10 log10 T_sys ≈ 22.07 dBK
G/T = G - 10 log10 T_sys = 42.05 - 22.07 = **19.98 dB/K**

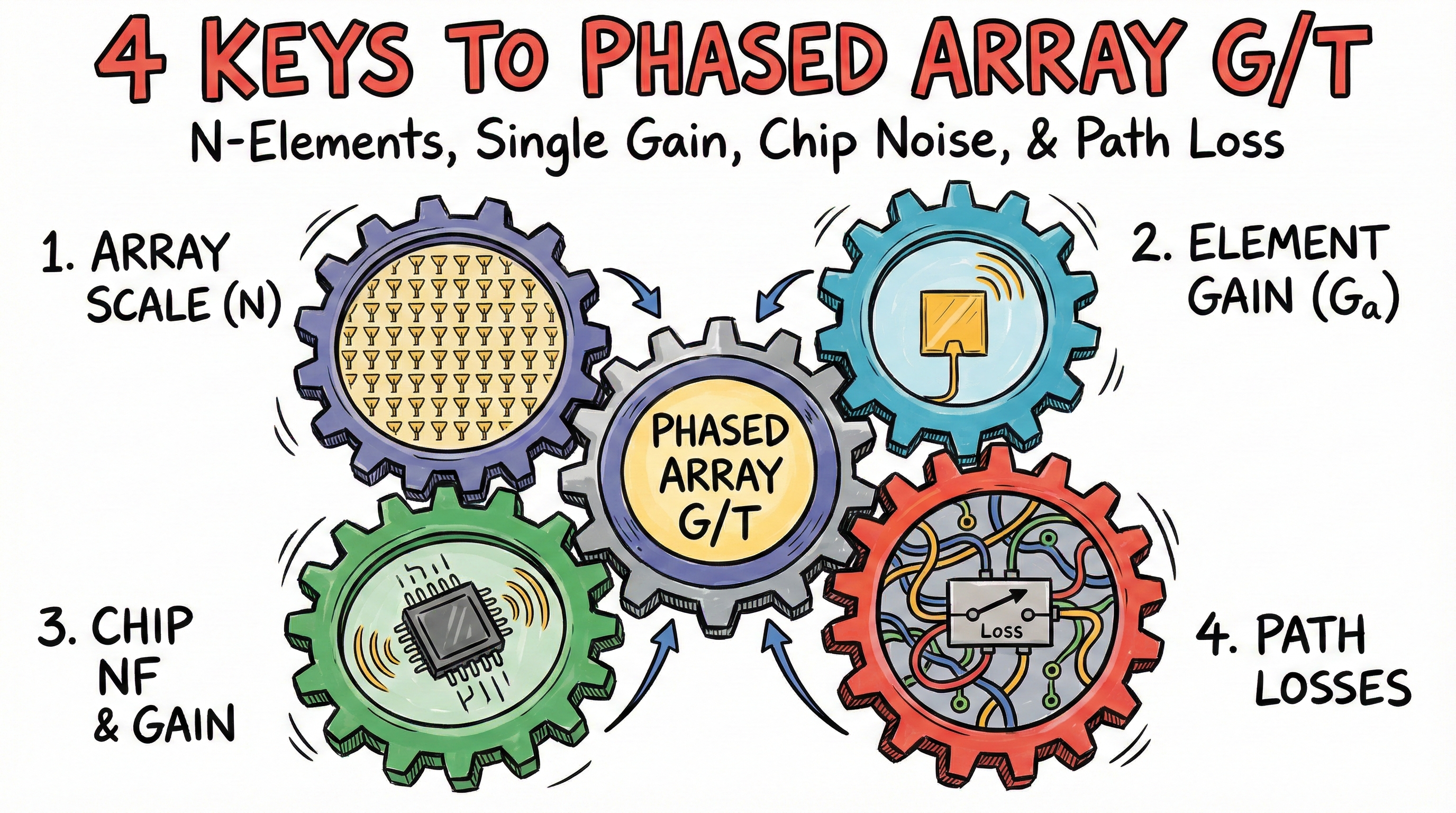

## 3. 决定相控阵 G/T 的四大关键参数
### 3.1 阵列规模效应：阵元数量 N_a
- **增益增长**：天线阵列数量会带来增益增加 10 log N（理论值）
- **实际限制**：互耦效应导致实际增益比理论值低
- **工程经验**：512 阵元相比 256 阵元，增益提升约 2.8 dB 而非理论 3 dB
### 3.2 单阵元接收增益 G_a
| 阵元类型 | 典型增益(dBi) | 3 dB 波束宽度 |
| :--- | :--- | :--- |
| 微带贴片 | 4-6 | 80°-100° |
| 波导缝隙 | 6-8 | 60°-80° |
| Vivaldi天线 | 5-7 | 70°-90° |
**扫描损耗**：当波束扫描至 60° 时，有效孔径减小为 cos 60° = 0.5，增益下降 3 dB
### 3.3 波束成形芯片的噪声系数(NF)
波束成形芯片是相控阵天线的核心部件，接收通道的噪声系数和增益是整个系统的噪声系数的决定性因素。
比如：
- 某型号 Ku 频段，4 通道 TDD 收发芯片的，单通道增益 23.5 dB，噪声系数 1.6 dB
- 某型号 Ku 频段，6 通道接收芯片，单通道增益 16 dB，噪声系数 2.7 dB；
- 某型号 Ku 频段，4 通道 4 波束接收信号，单通道增益 7 dB，噪声系数 13 dB；
- 某型号 Ku 频段，4 通道 4 波束接收信号，单通道增益 12 dB，噪声系数 11 dB；
其中后面两款波束成形芯片的噪声系数，一个是 11 dB，一个是 13 dB，说明芯片内部只有移相器和衰减器，没有 LNA，这种波束成形芯片，需要天线阵元和接收通道的 RX 之间加上外置的 LNA，外置 LNA 的噪声系数可达 1.5 dB 以下。
### 3.4 路径损耗
从天线阵元到波束成形芯片之间的路径：
- **阻抗匹配网络**：实现天线阵元与后级 50 Ω 阻抗共轭匹配，消除反射损耗。
- **射频传输线和垂直互联网络**：阵元到芯片的物理传输路径，包括微带线 / 带状线、基板过孔、BGA / 倒装焊互连。天线阵元通常位于 PCB 的顶层或独立的天线层，而芯片通常贴装在内层或底层。信号需要通过**金属化过孔（Via）**或**耦合结构**从天线传导至电路层。
- **收发切换开关**：如果天线是半双工工作（收发共用一个天线阵元），则必须有一个开关来切换路径。
- **可选的前置带通滤波器等**：为了防止强干扰信号（如附近的 5G 信号或发射机泄露）使接收通道进入饱和状态，必须在前端加入滤波器，这个是可选部件。
典型损耗来源及影响：
1. 阻抗匹配网络：0.3-0.8 dB
2. 垂直互连结构：0.5-1.2 dB/每穿层
3. TDD 开关：0.2-0.5 dB
4. 可选带通滤波器：1.2-2.0 dB
## 4. 实战演算：512 阵元相控阵 G/T 计算
### 4.1 参数设定
- 天线噪声温度：70 K
- 阵元数 N：512
- 单阵元增益 G_a：4 dBi
- 波束成形芯片噪声系数：1.6 dB，增益：23 dB
- 前端损耗：
- 匹配网络：0.5 dB
- 带通滤波器：暂时不考虑；
- 走线损耗+垂直互联损耗：0.5 dB
- TDD 收发开关损耗：0.3 dB
- 总损耗 L_pre = 1.3 dB
### 4.2 计算合成增益 (G)
首先计算信号到达波束成形芯片（LNA 输入端）之前的有效增益：
- **前端总损耗 (L_pre)**：0.5 dB（匹配）+ 0.5 dB（走线/互连）+ 0.3 dB（开关）= **1.3 dB**。
- **互耦损耗 (L_互耦)**：根据工程经验，假设互耦损耗为 0.2 dB。
- **计算公式**：G = G_a + 10 log10(N) - L_pre - L_互耦。
- **计算过程**：
G = 4 dBi + 10 log10(512) - 1.3 dB - 0.2 dB
G ≈ 4 + 27.09 - 1.3 - 0.2 = **29.59 dBi**
### 4.3 重新核定系统等效噪声温度 (T_sys)
系统噪声温度受芯片 NF 和前端损耗的共同制约：
#### **芯片接收机温度 (T_rx)**：
将 NF = 1.6 dB 转换为线性倍数 f ≈ 1.445。
T_rx = 290 × (1.445 - 1) = **129.1 K**
#### **前端损耗折算**：
损耗 L = 1.3 dB 对应的线性值为 1.349。
根据公式 T_sys = T_a + T_0 × (L - 1) + L × T_rx
T_sys = 70 + 290 × (1.349 - 1) + 1.349 × 129.1
T_sys ≈ 70 + 101.2 + 174.2 = **345.4 K**

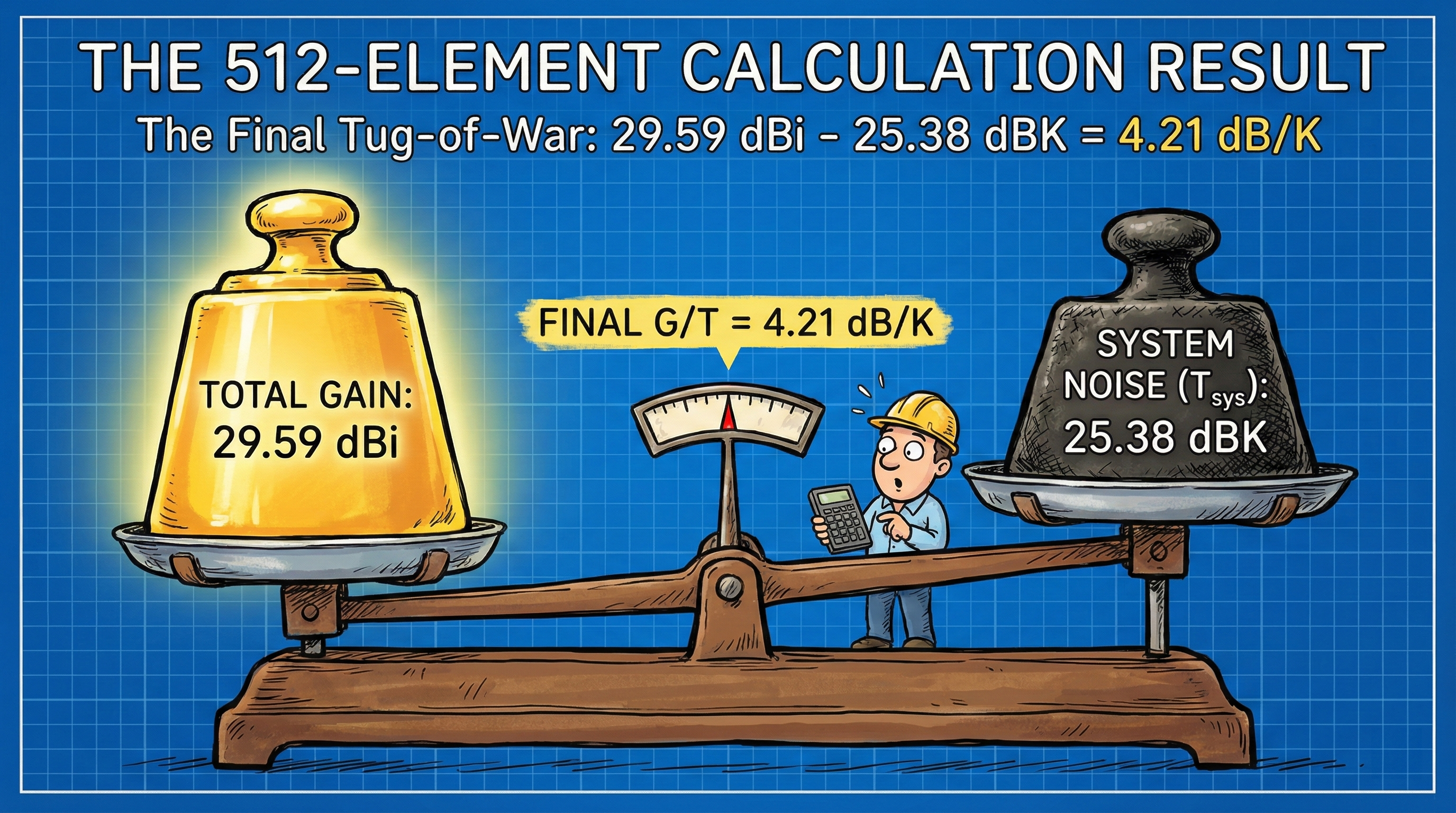

#### 最终 G/T 计算结果
1. **系统温度分贝化**：
10 log10(345.4) ≈ **25.38 dBK**
2. **计算比值**：
G/T = 29.59 dBi - 25.38 dBK = **4.21 dB/K**
---
### 总结
本文详细介绍了有源相控阵天线接收 G/T 的计算方法。通过对比传统抛物面天线的 G/T 计算模型，我们发现相控阵天线的 G/T 值受到阵列规模、单阵元增益、波束成形芯片噪声系数和路径损耗等多个因素的影响。
特别是阵列规模效应和波束成形芯片的噪声系数对 G/T 值有显著影响。通过具体实例计算，我们得出 512 阵元相控阵天线的 G/T 值约为 4.21 dB/K，这有助于工程师在设计和优化相控阵天线时更好地理解接收灵敏度的关键因素。
