**前言**
在卫星通信、5G 毫米波以及雷达系统的工程实践中，我们经常会被问到一个问题：**这套设备的通信距离到底有多远？**
要回答这个问题，单纯看发射功率是远远不够的。在射频链路预算中，真正决定通信距离的核心指标是 **EIRP（等效全向辐射功率）**。
特别是对于有源相控阵天线，由于其内部包含成百上千个天线单元和通道同时工作，并结合波束成形技术带来的增益叠加效应，其 EIRP 的计算逻辑与传统的抛物面天线存在本质差异。
今天，我们就从最基础的定义出发，抽丝剥茧，结合业内主流波束成形芯片的实际参数，详细介绍相控阵天线 EIRP 的计算方法。
-----
## 一、 什么是 EIRP？
**EIRP** 的全称是 **Effective Isotropic Radiated Power**，即**等效全向辐射功率**。
### 1. 定义解析
在无线通信中，天线本身并不产生能量，而是作为能量的转换器和聚焦装置。EIRP 描述的是：**在天线主瓣最大辐射方向上，若要达到相同的信号强度，一个理想的无方向性（全向）天线需要发射的功率值。**
它综合反映了发射机输出能力和天线方向性的整体性能。
### 2. 直观比喻
想象你手里有一个 **1瓦特** 的灯泡。
- **全向天线：** 就像裸露的灯泡，光线向四面八方发散，远处亮度很低。
- **定向天线（高 EIRP）：** 就像把这个灯泡装进手电筒的反光碗里。虽然灯泡仍为 1瓦特，但在光束聚焦的方向上，其亮度可能相当于一个 **100瓦特** 的裸灯泡。
这“100瓦特”就是 EIRP。它由**发射机的硬实力**（输出功率）和**天线的软实力**（增益）共同决定。
-----
## 二、 传统卫星通信的 EIRP 计算（以抛物面天线为例）
在进入复杂的相控阵之前，我们先回顾传统抛物面天线的 EIRP 计算原理，建立清晰的认知框架。
### 1. 计算公式
对于传统的单路输出系统，EIRP 的计算公式非常直观：
EIRP (dBm) = P_Tx (dBm) - L_Loss (dB) + G_Ant (dBi)
其中：
- P_Tx：功放输出功率
- L_Loss：馈线损耗
- G_Ant：天线增益
### 2. 典型架构图解
在传统的抛物面卫星站中，信号流通常如下：
{.alignnone}
### 3. 计算实战
假设我们使用一套典型的 Ku 频段船载动中通设备：
- **BUC（功放）：** P_1dB = 4 W = 36 dBm
- **波导损耗：** 约 0.5 dB
- **天线：** 0.6 m 口径抛物面，效率 65%，增益约为 36.5 dBi
则该系统的发射 EIRP 为：
EIRP = 36 - 0.5 + 36.5 = 72 dBm （即 42 dBW）
这在工程中是一个非常标准的数值。
-----
## 三、 相控阵天线的关键参数

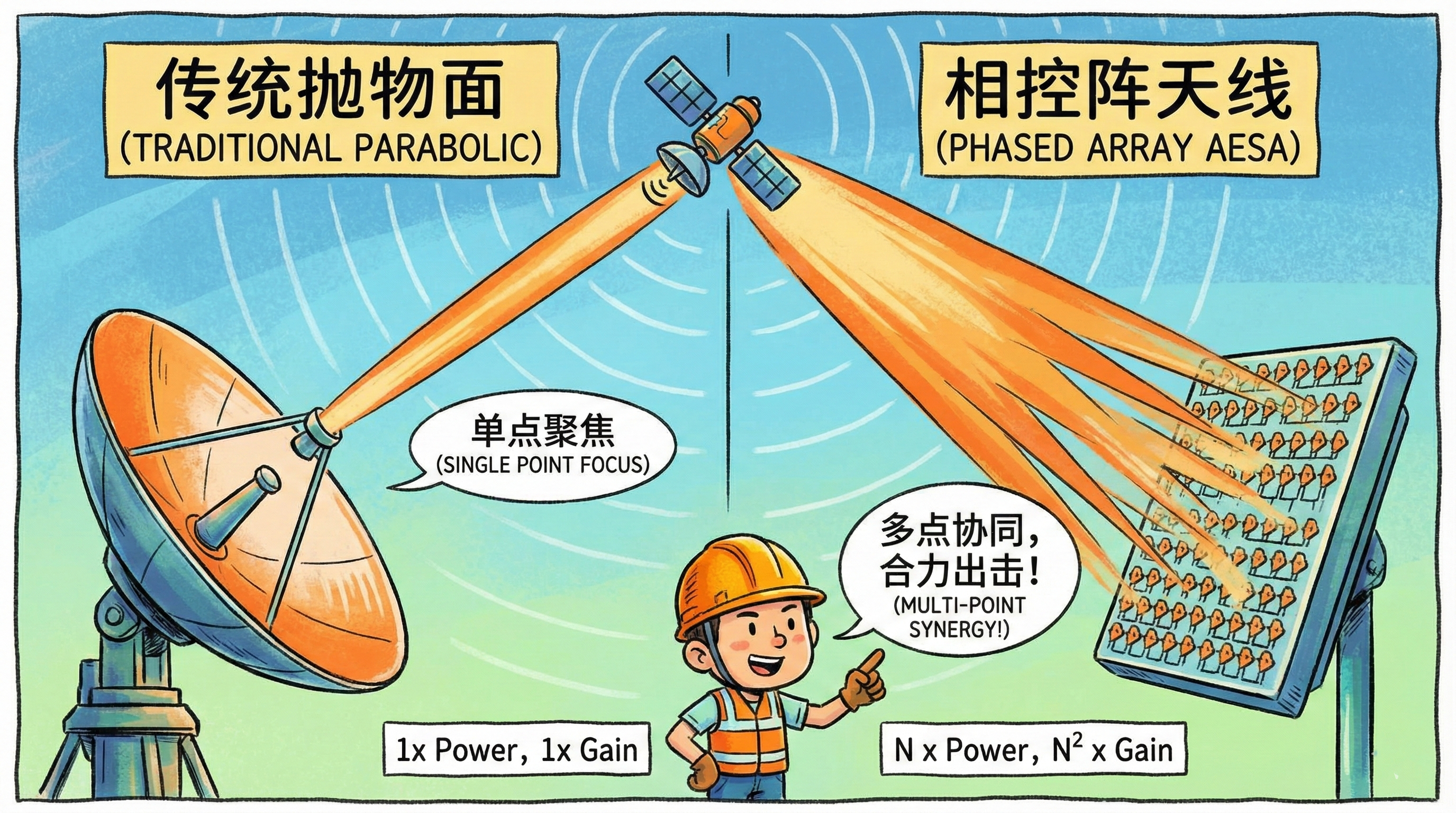

与抛物面天线的“单点输出”不同，有源相控阵（AESA）依赖多个通道与天线单元的协同作用来实现高增益辐射。
要准确计算其 EIRP，必须掌握以下五个核心参数。
### 1. 天线阵列单元数 (N_a)
这是相控阵的物理基础。N_a 表示天线阵元总数，决定了天线的物理孔径大小。
- **工程现状：**
- 在 Ku 频段低轨卫星终端（如 Starlink）中，阵元数量通常在 **500 到 1500** 之间。
- 国内主流 Ku 相控阵天线常见配置为 **128、256、512、768** 等。
### 2. 单个天线单元增益 (G_a)
指单个天线单元在其法向方向上的辐射增益。
- 对于 Starlink 类终端，为兼顾 ±60° 的宽角扫描能力，Ku 频段微带贴片单元的增益设计通常在 **4.0 ~ 5.0 dBi** 范围内。增益过高会导致大角度扫描时增益下降严重。
### 3. 发射通道数 (N_ch) 与通道增益 (G_ch)
在典型有源相控阵架构中，一般满足 N_a = N_ch，即每个天线单元对应一个独立发射通道。
关键参数是**单通道输出功率 (P_ch)**，通常以 P1dB（1dB压缩点功率）衡量。参考两款国产主流 Ku 频段波束成形芯片：
- **天锐星通 (TRHJ-2041)：** 8 通道发射芯片，单通道 P_1dB ≈ 13 dBm，发射增益 19 dB
- **知融科技 (ZRFB8206)：** 8 通道发射芯片，单通道 P_1dB ≈ 13.2 dBm
### 4. 路径损耗 (L)
指从发射通道输出端到天线单元输入端之间的传输损耗，主要来源于：
- **PCB 走线损耗：** 高频板材介质损耗与铜箔趋肤效应
- **垂直互连损耗：** 信号穿过过孔（Via）引入的插入损耗
- **失配损耗：** 阵列扫描过程中因互耦导致 VSWR 恶化
Gabriel Rebeiz 教授在其著作《SiGe Based Phased Arrays》中强调：“Insertion Loss is the Enemy of Power”（插损是功率之敌）。他指出，在毫米波及高 Ku 频段，必须追求“Antenna-on-Chip”或极短馈电路径设计，将总损耗控制在 **2 dB 以内** 是维持系统效率的关键红线。
**工程经验：** 实际设计中通常预留 **1.5 ~ 2.5 dB** 的损耗余量。
-----
## 四、 相控阵发射原理：为什么是 20 log N？
相控阵之所以能实现极高 EIRP，核心在于实现了两次增益叠加。
> 对于有源相控阵天线，通道数等于阵元数，即 N_ch = N_a = N。
### 1. 功率叠加
设有 N 个通道，每个输出功率为 P，当它们同时工作时，总输出功率为：
P_total = N × P
在对数域中表现为增加：
10 log10(N) dB
### 2. 空间合成
通过移相器调控各通道相位，使电磁波在目标方向同相叠加。这不仅提升了信号幅度，还增强了方向性，带来额外的阵列增益：
G_array = N
对应对数域增益：
10 log10(N) dB

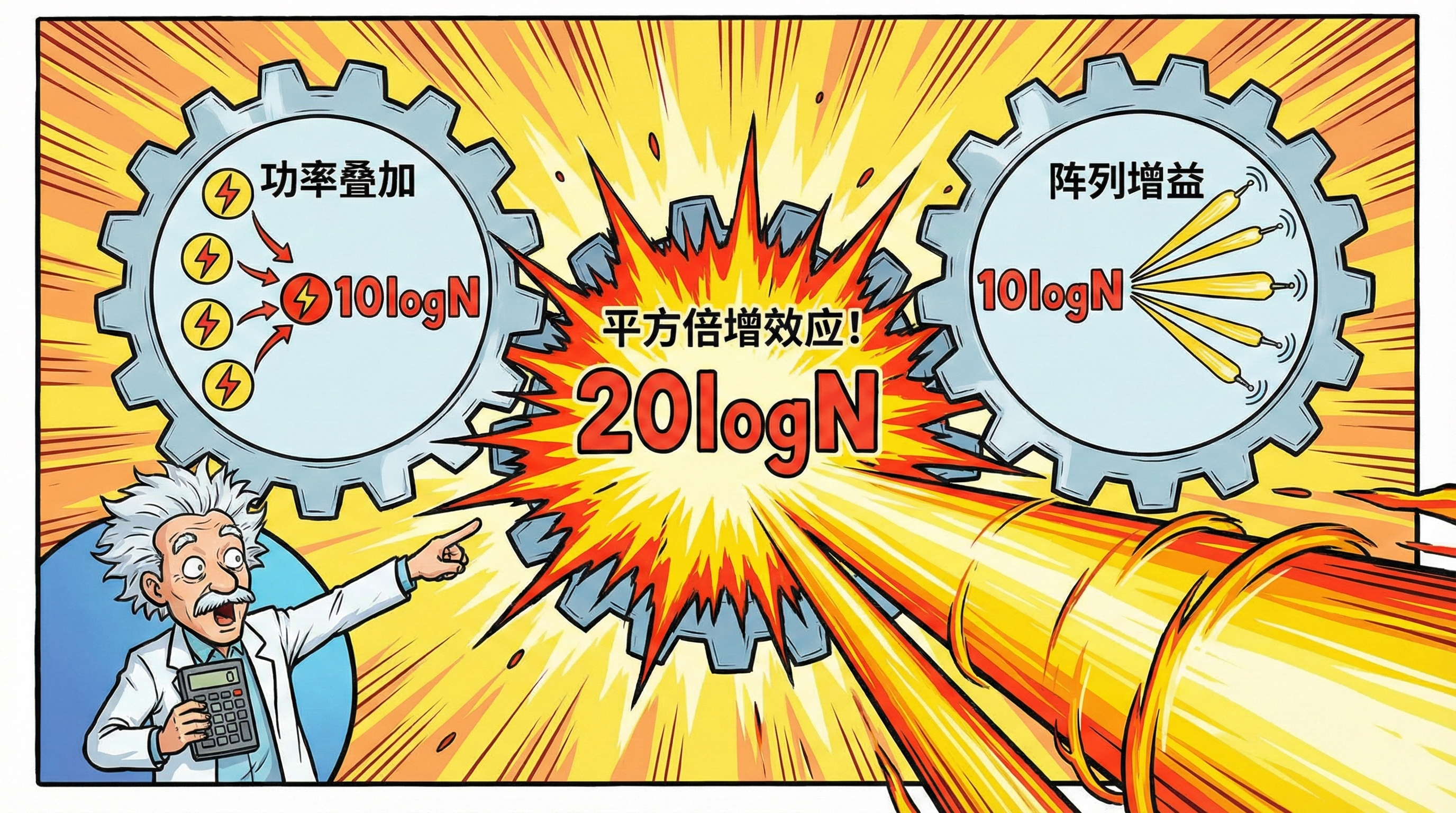

### 3. 最终结论：平方倍增效应
两项增益叠加后，总增益为：
Total_Gain = 10 log N + 10 log N = 20 log N
> **划重点：** 这就是著名的 **“20 log N” 法则**。阵元数量翻倍，EIRP 提升 6 dB（等效功率 ×4），而非传统认知的 3 dB。这也是马斯克在 Starlink 终端中集成上千个阵元的根本原因。
-----
## 五、 相控阵 EIRP 计算公式推导
基于上述原理，可得出相控阵天线 EIRP 的通用计算公式。
### 1. 线性能量域计算
EIRP_linear = (P_ch × N_ch × η) × (G_a × N_a) × (1 / L)
其中 η 为传输效率，L 为路径损耗因子。

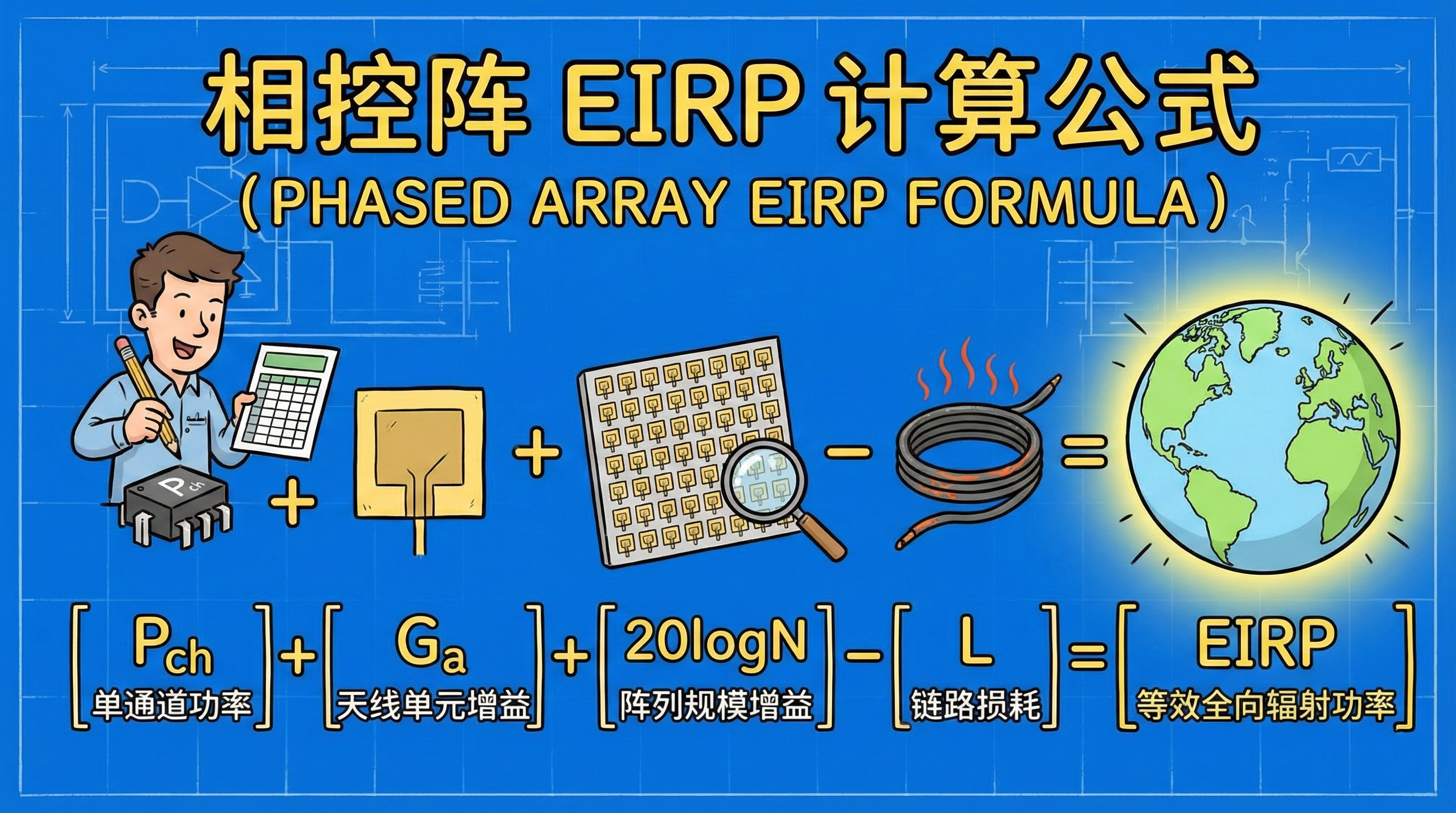

### 2. 对数域计算（工程常用）
这是实际链路预算中最常用的表达形式：
EIRP(dBm) = P_ch(dBm) + G_a(dBi) + 20 log10(N) - L(dB)
- P_ch：单通道输出功率（dBm）
- G_a：单个天线单元增益（dBi）
- 20 log10(N)：阵列规模带来的合成增益（dB）
- L：链路总损耗（dB）
-----
## 六、 计算示例
为更直观理解其量级，设定一个典型 Ku 频段工程场景进行演算。
**场景设定：**
- **芯片方案：** 类似天锐星通 TRHJ-2041，单通道 P_1dB = 13 dBm
- **天线单元：** 宽角扫描微带贴片，G_a = 4.0 dBi
- **损耗设定：** 初始设 L = 0 dB（理想情况）
### 案例 A：512 阵元相控阵
1. **基础参数：** N = 512
2. **阵列规模增益：**
20 log10(512) ≈ 20 × 2.709 = 54.18 dB
3. **EIRP 计算：**
EIRP = 13 + 4.0 + 54.18 = **71.18 dBm** = 41.18 dBW
**解读：** 71.18 dBm 约合 **13.1 kW**。尽管每个通道仅输出 20 mW，但合成后的等效辐射功率高达 13 千瓦！
### 案例 B：1024 阵元相控阵
若将阵列面积扩大一倍：
1. **基础参数：** N = 1024
2. **阵列规模增益：**
20 log10(1024) = 20 × 3.01 = 60.20 dB
3. **EIRP 计算：**
EIRP = 13 + 4.0 + 60.2 = **77.20 dBm** = 47.20 dBW
**解读：** 77.2 dBm 约合 **52.4 kW**。
### 对比总结
| 项目 | 512 阵元 | 1024 阵元 | 增量 |
| :--- | :--- | :--- | :--- |
| 阵元数量 | 512 | 1024 | ×2 |
| 硬件成本 | 1× | ≈2× | ↑ |
| EIRP | 71.18 dBm | 77.20 dBm | +6.02 dB |
| 等效功率 | 13.1 kW | 52.4 kW | ×4 |
**结论：**
在传统天线中，EIRP 提升 6 dB 需将功放功率提升 4 倍，成本高昂。而在相控阵设计中，**投入约 2 倍硬件成本，即可获得 4 倍 EIRP 性能提升**，体现出显著的规模增益优势。
## 七、 功耗和散热
然而，性能提升的背后也伴随着巨大挑战：**功耗与散热**。
每个通道以 P_1dB 满功率运行时，需考虑其**PAE（Power Added Efficiency，功率附加效率）**。典型 PAE 指标为 10%~30%。以天锐星通 TRHJ-2041 为例，PAE = 18%。
已知单通道 RF 输出功率 P_out = 13 dBm = 20 mW，忽略输入功率，则直流功耗近似为：
P_DC = P_out / PAE = 20 / 0.18 ≈ 111.1 mW
对于 512 阵元系统，总直流功耗为：
P_total = 111.1 × 512 ≈ 56,867 mW = 56.9 W
其中，约 56.9 - 10 = 46.9 W 转化为热量（RF 输出约 10 W），因此散热设计至关重要。
上述仅为射频部分功耗。波束成形芯片内部还包括移相器、衰减器、驱动放大器及数字控制电路，均会消耗额外功耗。再考虑电源转换效率等因素，实际整机功耗更高。
以天锐星通某款 Ku 频段 768 阵元发射天线为例，在常温下法向发射 EIRP 达 43 dBW 时，典型电源功耗为 **160 W**。
### 总结
本文系统阐述了相控阵天线 EIRP 的计算原理与工程方法。核心在于理解“20 log N”法则——即阵元数量带来的平方级增益效应。
相比传统天线，相控阵通过空间合成与功率叠加，实现了极高的等效辐射功率。然而，随着阵元规模扩大，功耗与散热问题日益突出，成为制约系统持续工作的关键瓶颈。因此，在设计中需在 EIRP 性能、硬件成本与热管理之间寻求最优平衡。
