## 引言：一次星链设备中的GNSS部件小改装
2023年，在乌克兰某地，星链终端遭遇了GPS干扰机的系统性压制。在高强度GPS干扰环境下，星链终端反复经历开机、搜星、失败的循环，通信链路完全中断。
面对持续的GPS干扰，一位名叫Oleg Kutkov的乌克兰工程师对星链终端设备进行了巧妙改装：他使用一根外置有源GPS天线配合射频偏置器（Bias Tee），成功让星链终端重新连接上了卫星网络。
2023年11月，Oleg Kutkov在个人博客发表了这篇改装记录，标题为：Connecting external GPS antenna to the Starlink terminal（链接：`olegkutkov.me/2023/11/07/connecting-external-gps-antenna-to-the-starlink-terminal/`）。
2024年3月，技术媒体Hackaday发表文章**GPS Antenna Mods Make Starlink Terminal Immune To Jammers**（链接：https://hackaday.com/2024/03/06/gps-antenna-mods-make-starlink-terminal-immune-to-jammers/），引用了Oleg Kutkov的成果，并指出改装后星链通信成功率显著提升。
这个看似简单的改装究竟有多神奇？背后的原理是什么？它真正解决了哪些问题，又存在哪些局限？今天我们就来深入剖析这件事。
## 一、星链终端为什么离不开GPS？
要理解这次改装的价值，首先必须厘清一个关键问题：星链终端与GPS之间到底存在怎样的依赖关系？
许多人误以为星链终端仅用于上网，与GPS导航毫无关联。这种认知是错误的。我们在前文[用低成本 GNSS 干扰机能否瘫痪星链卫星通信？](https://mp.weixin.qq.com/s/lmo4e79yNSzNnro86q7Dxg)中已详细阐述过星链系统对GPS的双重依赖：
- GPS为星链终端提供精确的本机位置信息，用于相控阵天线对星
- 为星链上行TDMA通信提供微秒级精确时间同步

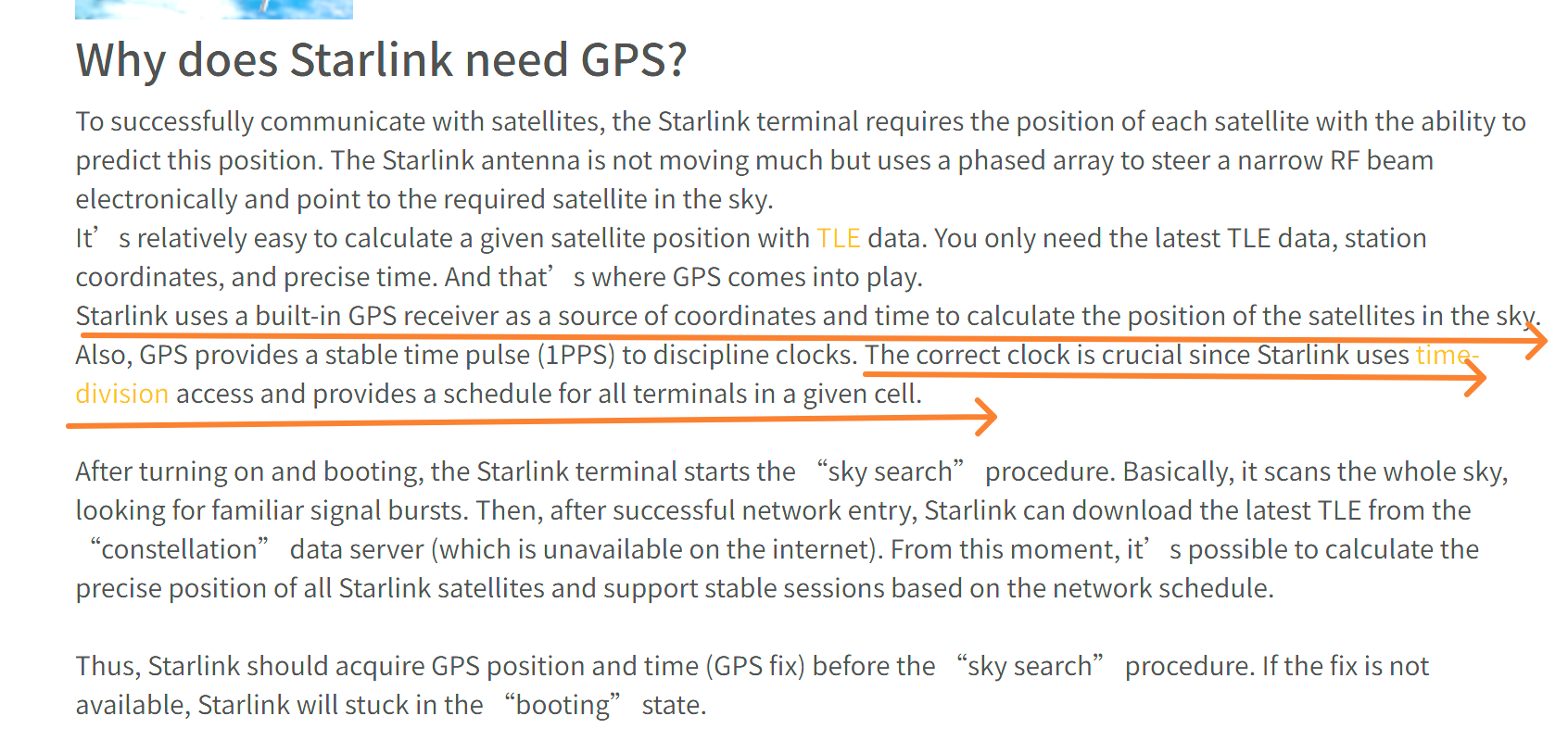

Oleg Kutkov的文章也证实了GPS对星链终端通信的关键作用。
### 1.1 依赖一：相控阵天线需要知道自己在哪里
星链终端采用集成约1200个阵元的相控阵天线，通过软件控制每个阵元的信号相位，将波束精准指向高速飞行的LEO卫星（速度≈7.8km/s）。
计算波束指向的核心在于同时掌握卫星位置和**终端的精确位置坐标**。卫星位置可通过TLE轨道数据实时计算（我们在[用Starlink和千帆星座为例，解析低轨卫星轨道星历的TLE两行参数](https://mp.weixin.qq.com/s/R_EXqja6z8qpsrzAlj24tA)中详细介绍过TLE参数的应用），而星链终端自身的精确位置则完全依赖内置GPS接收机提供。
一旦GPS失效，终端无法获得实时绝对位置参考，计算出的波束指向角度将与实际卫星位置产生偏差。虽然算法具备小范围扫描捕获能力，但在冷启动或机动状态下，系统将难以建立稳定的指向链路。
### 1.2 依赖二：TDMA上行通信的时间同步
星链的上行通信（终端到卫星方向）采用TDMA（时分多址）体制，所有终端共享同一时间轴，在各自分配的时隙内轮流发射信号。TDMA体制要求**所有终端必须使用同一个时间基准**，且同步精度需达到**微秒级别**。
这个高精度时间基准来自**GPS的1PPS信号**——GPS接收机每秒输出一个精确到30纳秒的脉冲信号，星链终端利用该脉冲校准本地时钟，维持上行同步。
由于终端本地晶振（TCXO）精度有限，失去GPS的1PPS授时后，时钟累积误差会迅速超过TDMA的保护间隔，导致上行信号与其他终端发生碰撞，最终造成上行通信中断。
### 1.3 干扰GPS，性价比最高
从链路预算角度看，GPS L1波段（1575.42MHz）的有用信号强度仅约**-130dBm**，极易被压制。攻击方无需专门研发针对星链Ku波段（12 GHz）的高功率干扰机，仅需一台相对廉价的GPS干扰器，就能使方圆数公里内的所有星链终端同时丧失定向和授时能力，通信自然瘫痪。
---
## 二、改装方案：换了什么，怎么换的
Oleg的改装并未触及星链复杂的底层固件，而是针对GPS接收链路进行了硬件升级：将原装的**PCB板载贴片天线**替换为**外置有源天线**。
### 2.1 原装GPS天线的“先天不足”

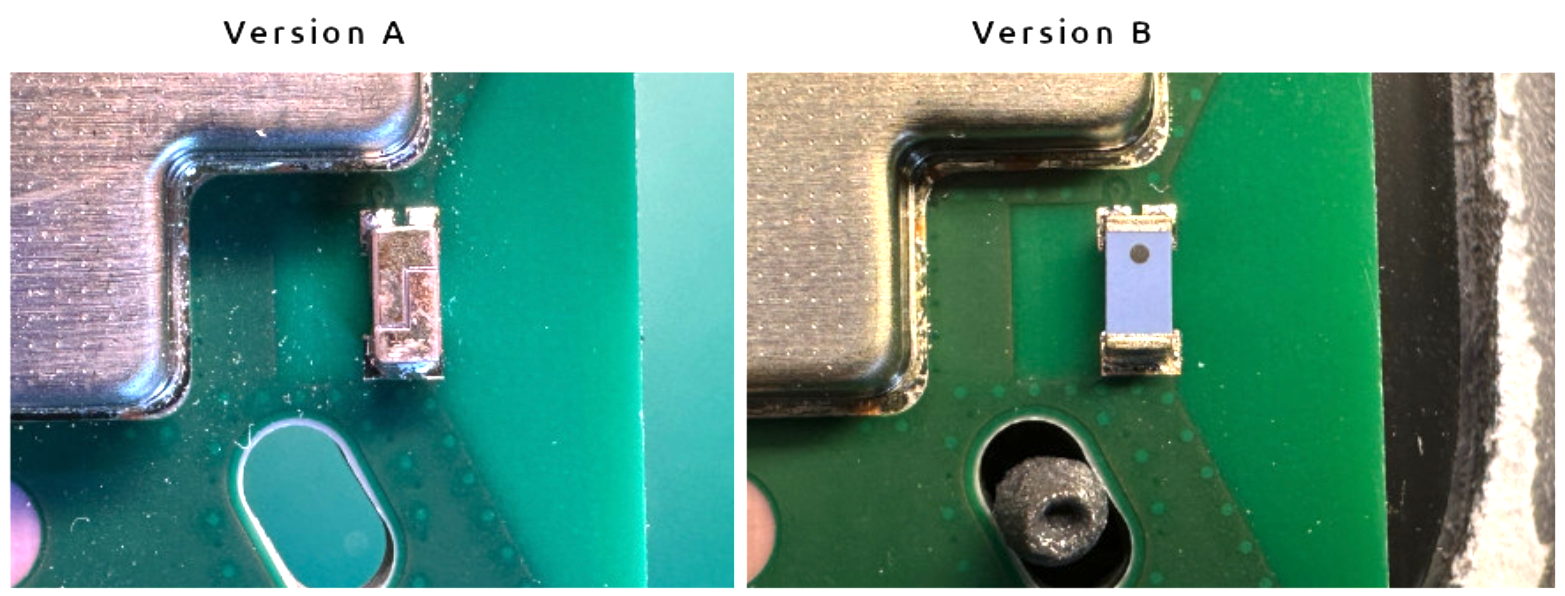

星链终端的原装GPS天线是一块**4×4mm的陶瓷贴片天线**，直接贴焊在PCB主板上，深藏于终端金属外壳内部。
- **增益极低**：增益≈0dBi（全向辐射，对干扰信号同样全盘接收）
- **遮挡严重**：无论终端部署在何处，GNSS天线始终位于金属外壳内，战壕、建筑等周围环境进一步衰减GPS信号
- **冗余度不足**：系统主要依赖ST公司的STA8090高灵敏度GNSS模块（跟踪灵敏度-162dBm）强行“硬扛”，在干扰环境下毫无容错空间
### 2.2 改装方案：有源天线与Bias Tee

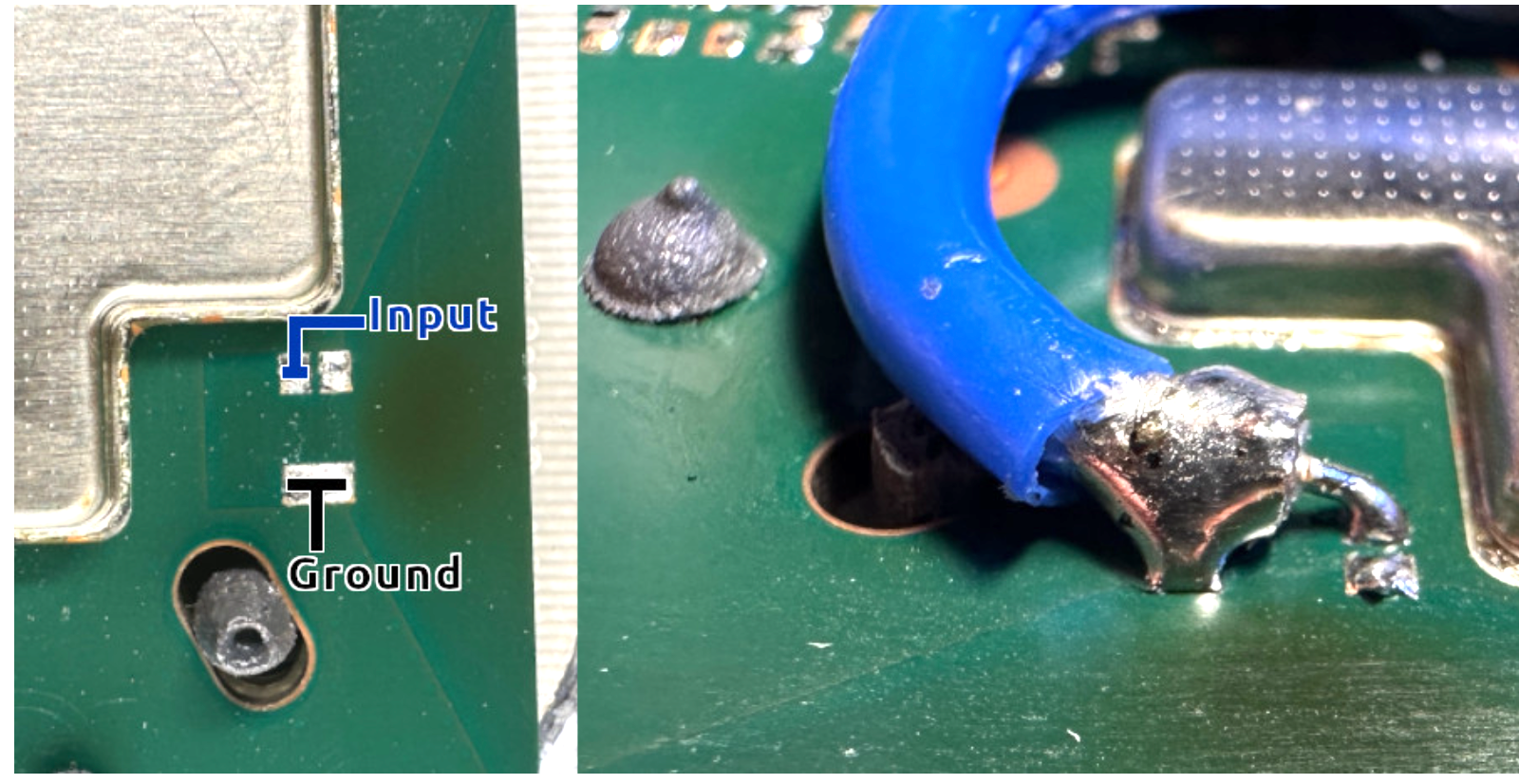

Oleg的操作分为两步：首先将原装陶瓷贴片天线从PCB上焊下，然后通过同轴电缆连接一根**外置GPS有源天线**，并将天线部署到终端外部的开阔位置。
GPS有源天线内置LNA（低噪声放大器），典型增益为20–30 dB，能显著放大微弱的GPS信号。

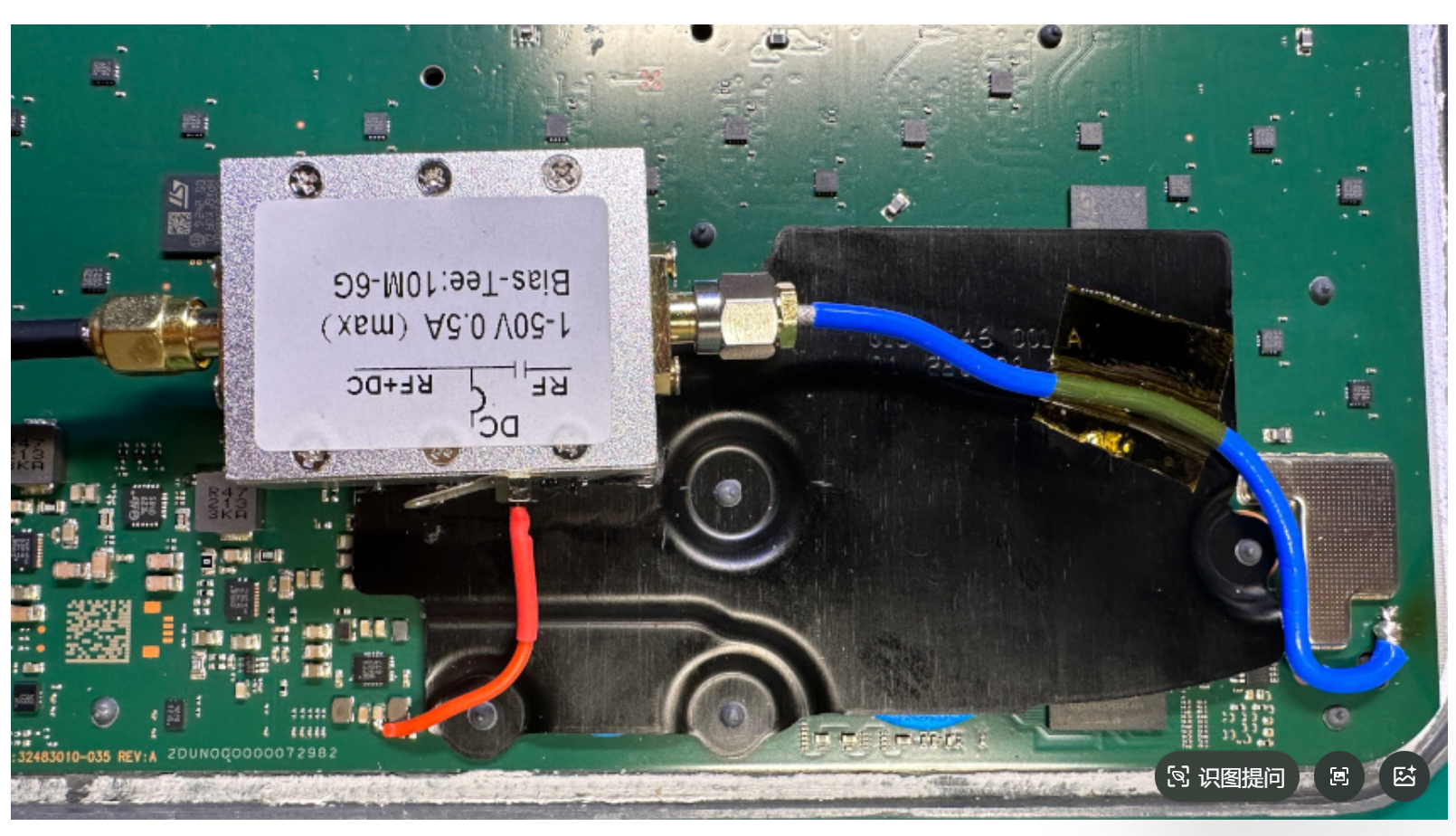

但LNA需要直流供电（通常3.3V或5V），而星链终端的GPS天线接口仅有单根同轴信号线，无独立供电引脚。解决方案就是图中所示的小器件：**射频偏置器（Bias Tee）**。
Bias Tee是三端口无源器件，工作原理简洁明了：
- **RF端口** → 内置电容，仅允许射频信号通过，隔断直流（电容隔直通交）
- **DC端口** → 内置电感，仅允许直流通过，隔断射频（电感隔交通直）
- **RF+DC端口** → 两路信号合并，射频与直流叠加在同一根同轴线上传输

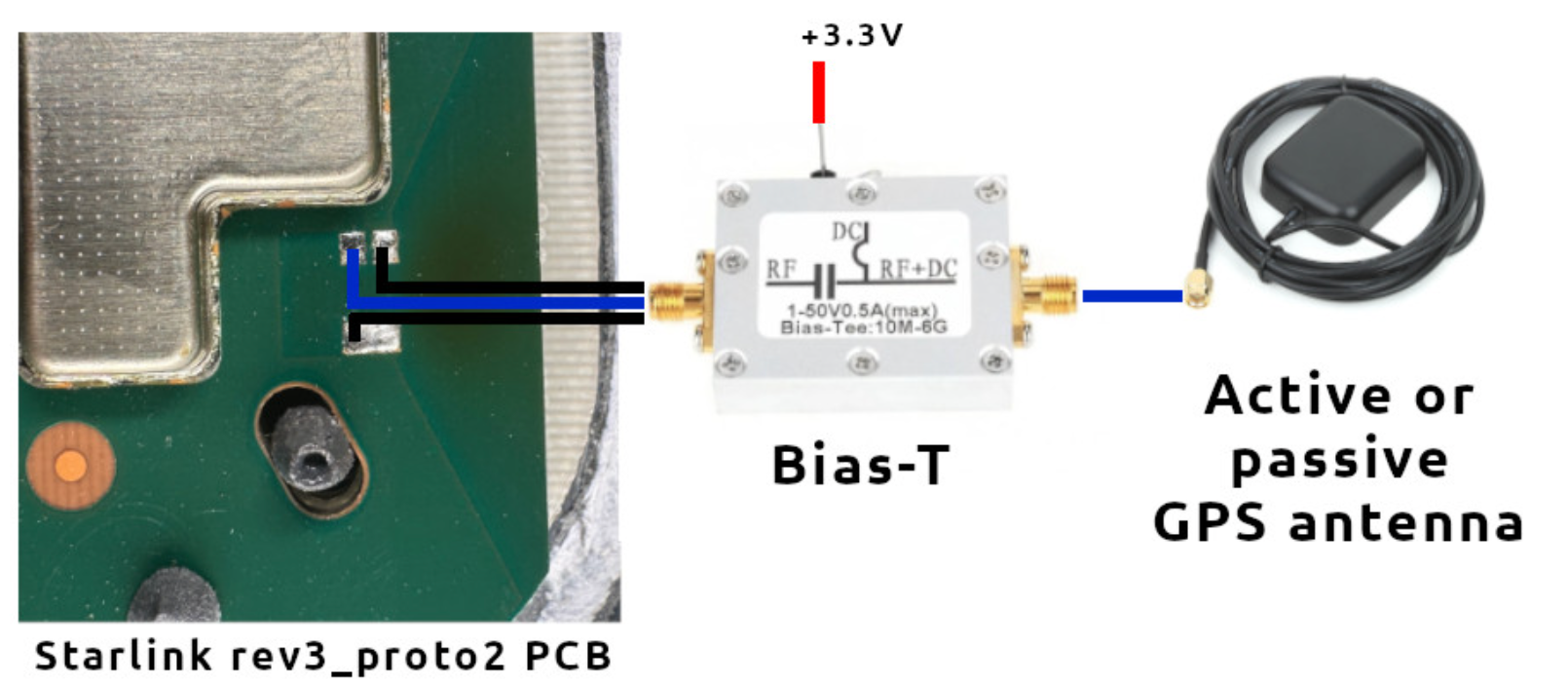

连接方式如下：

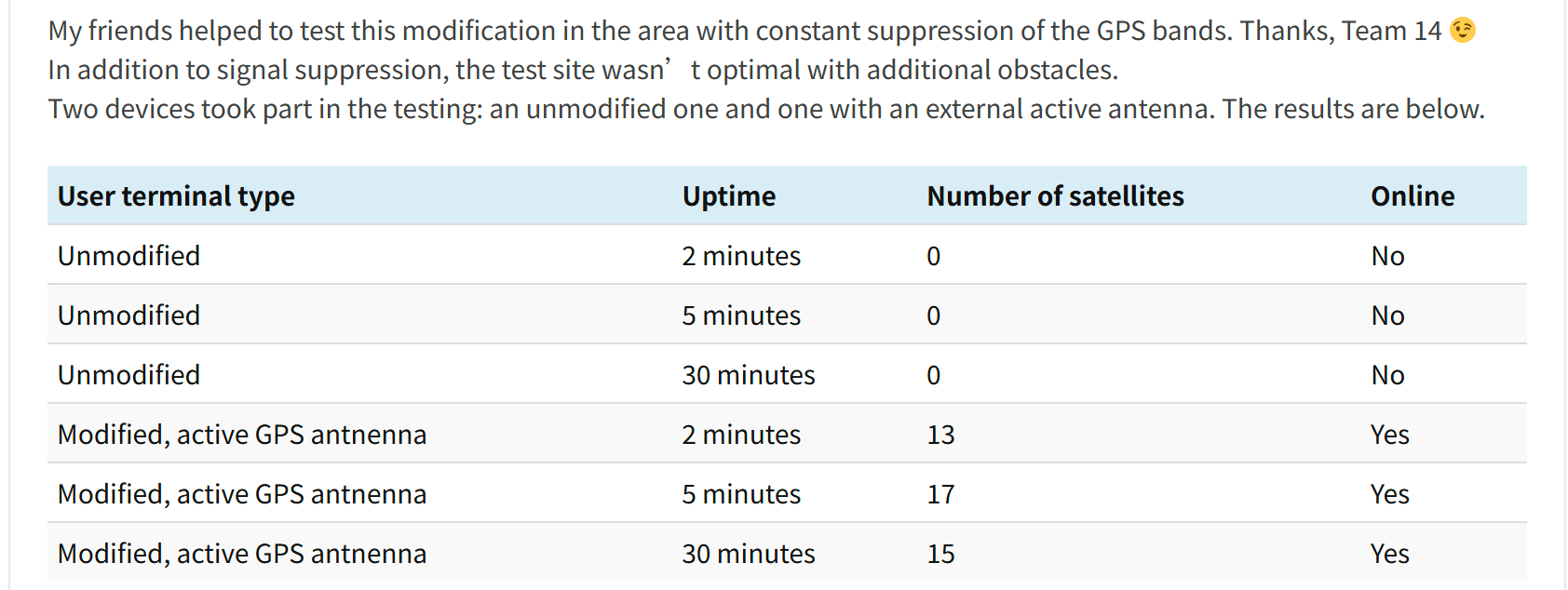

Oleg团队在持续GPS干扰区域对改装后的星链终端进行了实战测试。结果表明：**改装终端能在主动干扰区内成功获取GPS信号，而未改装终端完全无法锁定卫星**。
---
## 三、原理分析：为什么改装能够抗干扰
核心结论：**改装并未引入新的物理对抗机制，而是通过提升“载噪比冗余”，有效压缩了干扰机的压制范围**。
### 1. 天线位置改变
这可能是最关键的改进。
原装天线固定在终端内部，金属外壳对GPS L1信号造成显著遮挡衰减。更严重的是，终端通常部署在战壕边缘、车辆顶部或建筑物旁，周围金属物体进一步削弱GPS信号。
外接有源天线后，GPS天线可通过数米甚至数十米同轴电缆部署到完全开阔位置，甚至可利用地形规避地面干扰源。实践证明，环境增益往往比单纯的电子增益更有效。
### 2. 系统噪声系数改善
根据**Friis公式**，接收机首级LNA的噪声系数决定了整体系统性能。
- **原方案**：无源天线 + 馈线损耗 + 后级放大。假设PCB走线损耗1.5dB，STA8090内置LNA参数为增益20dB、噪声系数2.0dB（典型值），系统总噪声系数约3.5dB
- **改装后**：LNA被**前置到天线端**——第一级即为低噪声放大器（噪声系数约1.5dB，增益约30dB），系统噪声系数≈1.5dB
- **收益**：约$2 \text{ dB}$的灵敏度提升，意味着在相同干扰强度下，终端能捕获更微弱的GPS信号
### 3. 外置天线增益改善
外置天线增益约4–5 dBi，原装天线增益约0 dBi，差距达4–5 dB。
### 4. 数学建模：压制范围的收缩
干扰机的有效压制距离$D$与干信比（J/S）的平方根成反比：
$$
D \propto \sqrt{\frac{P_{jam}}{S \cdot G_{ant}}}
$$
若综合SNR提升10dB（功率增益10倍），干扰机有效压制距离缩短为原来的$1/\sqrt{10}≈1/3$；若提升20dB（功率增益100倍），距离缩短为$1/\sqrt{100}=1/10$。
**关键结论：改装的本质是提升GPS链路冗余度，压缩干扰机有效作战范围，并非实现“直接抗干扰”**。
---
## 四、应急方案的局限性
Oleg的改装虽有效，但局限性明显，属于典型的“治标不治本”应急措施：
### 4.1 无法对抗强功率、近距离定向干扰
当干扰机位于终端100米内且发射功率超过20W时，即使使用有源天线，有用信号仍会被彻底压制。
**关键结论：改装无法抵御“近场饱和式干扰”**。
### 4.2 未解决星链对GPS的架构性依赖
改装仅改善了GPS信号接收条件，但未改变“星链终端架构上必须依赖GPS”这一根本事实。一旦干扰强度超过改装带来的裕量，系统仍会失效。
### 4.3 仅适用于固定/低速平台
外置天线需要安装、固定和布线，在快速机动场景或战场临时部署条件下并不现实。该方案最适合固定式地面站。
> 改装方案本质上是低成本应急措施，是一线工程师在绝境中找到的“权宜之计”，并非星链抗干扰的终极答案。
---
## 五、真正的解决方案是什么？
Oleg在博客中提到，星链App中存在一个关键选项：
> **Use Starlink positioning exclusively**（仅使用星链定位）
启用后，终端完全摒弃GPS依赖，转而利用星链Ku波段信号自主解算位置和时间，使GPS干扰**彻底失效**。
这才是根本解决方案——**不是让GPS天线更抗干扰，而是让星链终端根本不需要GPS**。
外网资料显示，SpaceX曾通过固件升级，在乌克兰部署基于Ku波段TOA（Time of Arrival，到达时间）的独立定位授时功能，使终端脱离GPS仍能维持相控阵对星和TDMA同步（精度虽低于GPS，但满足基本需求）。不过后来因未知原因，该功能被关闭。
从原理上讲，星链终端完全可通过解算多颗卫星信号的**多普勒频移**和下行信号TOA，实现基于低轨星座的独立定位。
在军用领域，星链的军用版本**星盾（Starshield）**已从系统架构层面彻底解决此问题：终端无需任何外部GPS信号，仅凭星链卫星TOA测量即可获得纳秒级授时精度，完全满足TDMA上行同步要求。
> **在后续文章中，我们将详细介绍：在完全不依赖GPS的情况下，星链系统如何通过通信信号本身实现定位与定时，确保对星和通信业务正常运行**。
---
## 总结与展望
Oleg的GPS天线改装通过位置优化、LNA前置等手段，有效提升了GPS链路载噪比，显著压缩了干扰机的有效作用范围。然而，它并未触及星链对GPS的架构性依赖这一根本问题。
未来低轨卫星通信系统的抗干扰发展方向必然是“自主导航+自主授时”——终端在无GPS环境下，仅依靠自身通信信号即可完成定位与授时，实现真正的抗干扰能力。
