引言

在上一篇中，我们从数学原理出发，厘清了动基线RTK输出相对矢量的理论根基，并定量分析了基准站运动如何让外推误差失控、模糊度解算难度如何翻倍。

本文是动基线RTK系列的第二篇。如果你还没有读过第一篇，建议先了解双差方程的误差消除机制和时序对齐的基本原理，这些概念在本文中将直接引用而不再重复推导。

那么，面对这些挑战，工程上有哪些成熟的应对手段？本文将逐一拆解动基线RTK的五个关键技术点，给出原理、工程配置建议和各方案的优劣边界。

读完本文，你将能回答以下三个问题：

1. 多频多星座组合在动基线场景下，具体在哪个环节发挥作用？宽巷信号为什么是破局利器？
2. IMU深耦合是怎么把模糊度固定时间从分钟级压缩到秒级的？
3. 完好性监测在动基线场景下为什么比静态RTK难得多，工程上如何应对？

一、多系统多频点，扩大搜索的有效可见域

1.1 动基线为何更依赖多星座

在静态基准站RTK中，即使只用GPS单系统，只要可见星数≥5颗、PDOP＜3，通常就能在几十秒内完成模糊度固定。但在动基线场景下，基准站随平台运动，天线仰角不断变化，遮挡随机发生，单一时刻的可见星数和几何构型往往不可预测。

多星座（GPS + BDS + Galileo + GLONASS）的意义不仅是备份，而是在几何构型最差的时刻依然维持足够的冗余观测量，保证PDOP不超过门限。

以典型中纬度地区为例，各星座组合的平均可见星数（仰角截止角15°）参考如下：

对于LAMBDA算法而言，多余观测量的帮助立竿见影，可用于双差的卫星对数越多，模糊度搜索的几何约束越强，错误固定的概率越低。

1.2 宽巷组合，动基线的破局利器

要理解宽巷的意义，得从模糊度搜索的空间说起。

整周模糊度 N 的搜索精度与载波波长 \lambda 直接相关——波长越长，对应于相同位置误差的模糊度候选数越少，搜索越容易。各频点波长对比：

宽巷组合信号通过线性组合两个频点的载波相位观测量，得到一个等效波长更长的虚拟信号：

$$
\phi_{WL} = \phi_{L1} - \phi_{L2}
$$

对应的宽巷波长：

$$
\lambda_{WL} = \frac{c}{f_{L1} - f_{L2}} = \frac{3\times10^8}{1575.42\times10^6 - 1227.60\times10^6} \approx \frac{3\times10^8}{347.82\times10^6} \approx 0.862\ \text{m}
$$

等效波长86.2 cm，是L1波长的4.5倍。 在相同的观测噪声条件下，宽巷模糊度的搜索空间体积缩小为L1的 (0.19/0.862)^n 倍（n 为模糊度维数）。这在动基线高噪声环境下意义重大——即使观测残差较大，宽巷模糊度仍然能快速固定。

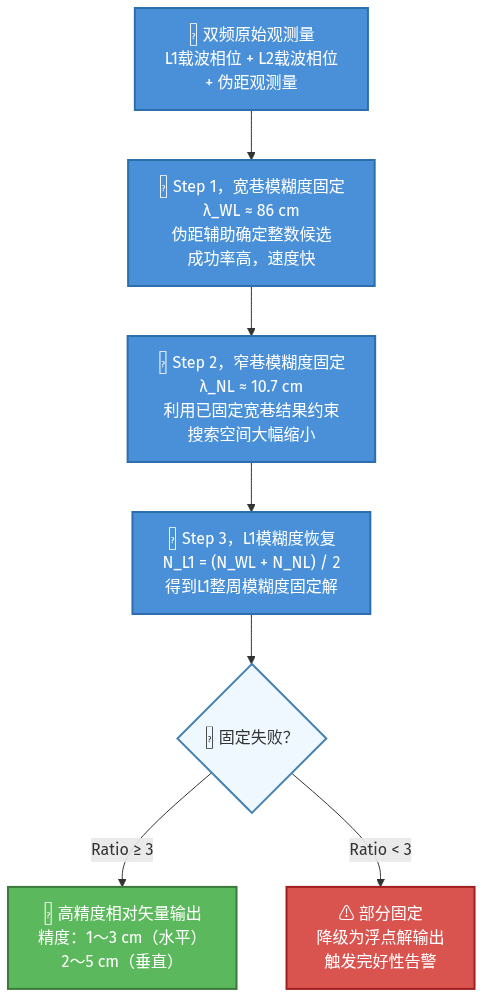

典型的双频固定策略（TCAR/CIR策略）的工作流程如下：

图1，双频宽巷辅助模糊度固定流程

窄巷组合波长：

$$
\lambda_{NL} = \frac{c}{f_{L1} + f_{L2}} = \frac{3\times10^8}{(1575.42 + 1227.60)\times10^6} \approx 0.107\ \text{m} = 10.7\ \text{cm}
$$

当前主流双频接收机普遍采用宽巷先行固定、为窄巷提供约束、最终恢复L1模糊度的标准流程。这在动基线场景下尤为关键，毕竟宽巷对高噪声的容忍度远高于L1直接固定。

二、高频数据链路，外推窗口的工程控制

2.1 发送频率与外推总误差的定量关系

在前向实时解算架构下，移动站匹配当前历元时，最新的基准站数据可能恰好处于差分更新周期的末尾。因此，最大外推时间窗口应计入完整的发送周期：

$$
\Delta t_{max} = \tau_{link} + T_{send} = \tau_{link} + \frac{1}{f_{base}}
$$

其中 \tau\_{link} 为链路端到端的延时，T\_{send} 为基准站数据播发间隔。对应的载波相位外推引起的视线向（LOS）位置误差上限（以基准站平台动态加速度 a\_{ref} 为参数）为：

$$
\delta X_{max} \approx \frac{1}{2} a_{ref} \cdot \Delta t_{max}^2
$$

考虑双差算子引入的 \sqrt{2} 噪声放大以及空间构型投影，工程实际中通常引入约 2.0～2.8 的几何放大系数来评估最终的测距残差。修正后的工程量化参考表如下：

表中加速度值为工程估算参考值，实际应根据具体平台的动力学参数测试确认。

针对中等海况的着舰应用，10 Hz发送频率配合小于20 ms的链路延时，是将外推误差压制在1 cm以内的必要配置。

2.2 通信带宽估算

提高基准站发送频率必然增加通信带宽需求，工程上必须确认数传链路能否承载。

以RTCM 3.2 MSM5格式（GPS+BDS+Galileo三系统，双频，约10颗可见星/系统）为例，单条消息大小约1200～1800 bit。

以10 Hz发送频率计算，所需最低波特率：

$$
R_{min} = 1800\ \text{bit} \times 10\ \text{Hz} \times 3\ \text{系统} = 54000\ \text{bps}
$$

加上协议开销和帧头，实际建议数传链路波特率不低于115200 bps（工业标准配置），高安全场景建议230400 bps以上。

如果需要同时传输基准站IMU数据（下一节会讲到），还需要额外预留约10000～20000 bps的带宽。

2.3 协议选择与容错设计

容错方面，动基线对链路丢包的容忍度远低于静态RTK。需要在应用层增加序列号校验和超时降级机制，连续丢包超过3帧（以10 Hz计即300 ms），应触发告警并将解算结果标记为降级，禁止控制系统直接使用。

三、IMU紧/深耦合辅助，动基线的核心加速器

这是动基线RTK技术体系中，工程价值最高、也最容易被低估的一个环节。

3.1 IMU辅助的两条技术路径

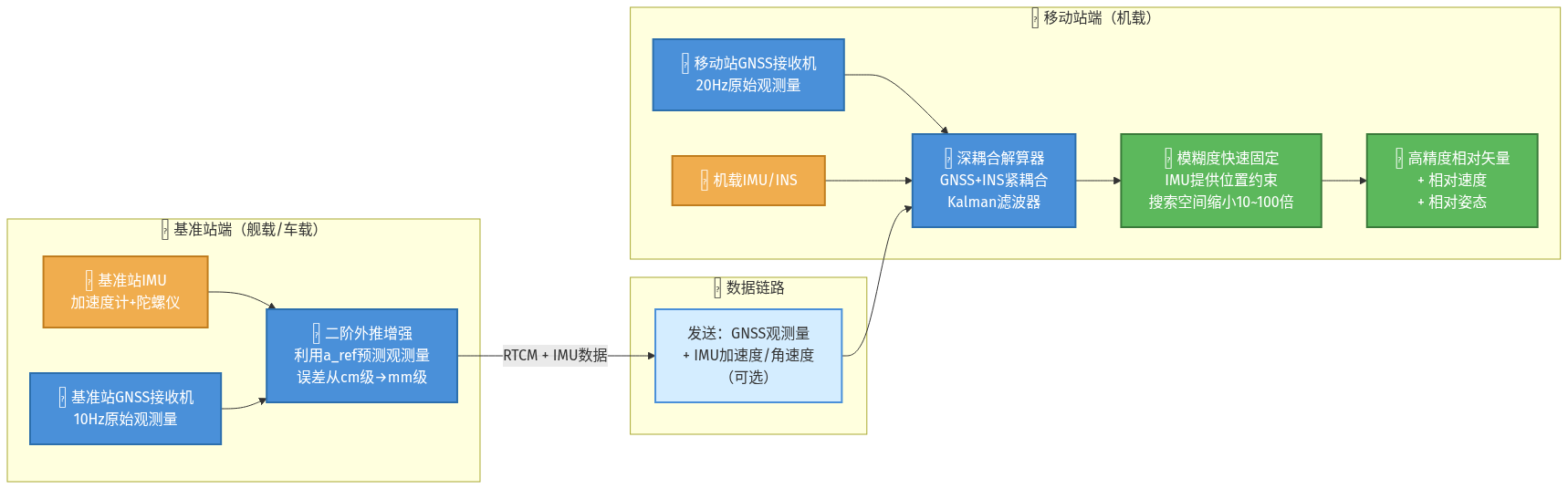

IMU（Inertial Measurement Unit，惯性测量单元）在动基线RTK中的作用分为两个层面，经常被混淆，需要分开理解：

图2，IMU辅助动基线RTK的两条技术路径

路径A，基准站端IMU，引入二阶动力学模型，提升外推精度

基准站IMU（100～200 Hz采样）实时测量平台的加速度 \vec{a}\_{ref}，将外推模型从一阶线性（基于多普勒）升级为带有加速度补偿的二阶预测模型：

$$
\hat{\phi}(t_0 + \Delta t) = \phi(t_0) + f_D(t_0) \cdot \Delta t + \frac{1}{2} \cdot \frac{\vec{a}_{ref} \cdot \hat{e}^j}{\lambda} \cdot \Delta t^2
$$

二阶外推能直接消除由于基准站高频颠簸产生的位置变率误差，使外推误差从第一篇中估算的厘米级降低到毫米级，效果等同于将基准站发送频率提高数倍。

路径B，移动站端IMU紧耦合，空间约束加速模糊度固定

这是IMU辅助的核心价值。在GNSS/INS紧耦合卡尔曼滤波器中，IMU提供的高频位置增量作为先验约束直接进入模糊度搜索：

$$
\Omega_{搜索} \propto Q_{\vec{b}} \approx \frac{P_{INS}}{\text{短时累积误差}}
$$

其中 P\_{INS} 为INS在短时间内的位置协方差。对于高性能IMU（陀螺仪零偏约1°/h，加速度计零偏约1 mg），10秒内的位置累积误差约为：

$$
\sigma_{INS}(10s) \approx \frac{1}{2} \cdot a_{bias} \cdot t^2 = \frac{1}{2} \times (0.001 \times 9.8) \times 10^2 \approx 0.49\ \text{m}
$$

这个约束看起来不够精确，但对LAMBDA搜索而言，将搜索空间从无约束的米级球体压缩到分米级椭球，已经足以将模糊度候选数从数千减少到数十，固定时间从分钟级缩短到秒级乃至单历元。

3.2 松耦合 vs 紧耦合，如何抉择

对于大多数动基线工程应用，紧耦合方案是性价比最高的选择。开源方案（如RTKLIB扩展版、GAMP-II）和商用方案（NovAtel SPAN、Trimble BD992+IMU）均有成熟实现。

本文深入探讨了动基线RTK在多频多星座融合、数据链路优化及IMU辅助方面的关键技术。多系统融合与宽巷组合显著增强了模糊度解算的鲁棒性，高频数据链路则是控制外推误差的物理基础。特别是IMU的引入，通过二阶外推与紧耦合约束，从根本上解决了动基线动态扰动对定位精度与时效性的制约。

然而，仅仅实现高精度定位是不够的。在舰载着舰等高危应用中，如何确保定位结果的可信度，即在系统故障时及时告警，成为关乎安全的核心命题。下一篇文章，我们将转向动基线RTK的完好性监测，揭示这一隐形护盾背后的技术逻辑与工程难点。
