接上文
四、解法三，跳波束
跳波束是三种解法中从架构层面根本改变问题边界的方案，也是新一代灵活载荷卫星的核心技术方向。
4.1 原理
传统HTS中，每个点波束持续广播TDM载波，终端在200 MHz宽带噪声中等待属于自己的时隙。
跳波束的思路是，卫星不再持续照射所有波束，而是以高功率在极短的时间窗口内轮流照射各波束。在某波束被照射的时间窗内，卫星将全部（或大部分）功率集中到这一个波束，波束内信号功率密度大幅提升，终端即便天线口径较小，也能在短暂的照射窗内完成解调。

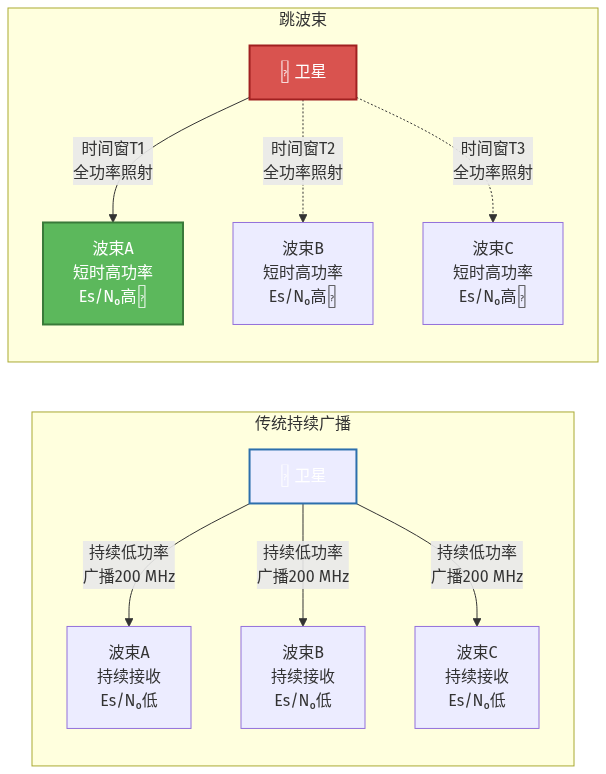

图2，传统持续广播 vs 跳波束——时域集中功率，小终端受益
4.2 工作步骤
第一步（时隙规划），卫星运营商为每个波束规划时间片，时间片的分配比例可以按波束业务量动态调整——业务量大的波束获得更多时间片。
第二步（同步跳转），卫星星上数字处理器（OBP）控制多波束天线的波束切换，在毫秒级时间窗内精确跳转，波束间设置保护时间用于相位和同步稳定。
第三步（终端同步），终端必须精确知道本波束的时间窗何时开始，才能在正确的时刻开启接收。这要求系统级精确时间同步，终端通过信标或前导信号完成对时。
第四步（突发接收），在被照射的时间窗内，终端以高功率密度完成同步、解调和数据接收，时间窗结束后可以进入低功耗待机。
参考文献，https://patents.google.com/patent/US10361772B2/en
4.3 优缺点
✅ 从根本上降低终端G/T要求，短时高功率密度让小口径终端链路预算得以闭合
✅ 转发器功率利用率高，全功率集中在当前照射波束，无多载波互调问题
✅ 波束间容量可以按业务量动态分配，系统灵活性极高
✅ ESA NEOSAT项目、Intelsat新一代灵活载荷均已验证该技术
❌ 终端需要精确时间同步，对时间同步精度要求极高，工程实现复杂
❌ 星上处理复杂度高，需要高速波束切换能力，对卫星载荷设计挑战大
❌ 保护时间开销，波束间切换的保护时间会损失部分时间效率，跳波束数量越多损失越大
❌ 目前主要处于工程验证阶段，商业大规模部署尚不普遍
五、三种解法的综合对比
| 解法 | 是否改变载波结构 | 解决的核心问题层面 | 硬件门槛是否降低 |
|---|---|---|---|
| M-CDM | ✅ 切分为多个窄带子载波 | 信号体制层面，降低终端ADC和G/T硬件要求 | ✅ 显著降低 |
| 终端分级 | ❌ 载波不变（仍全带宽） | 商业调度层面，不同能力终端共存，差异化SLA | ❌ 不降低 |
| 跳波束 | ✅ 时域集中功率 | 物理层面，通过提升功率密度降低G/T要求 | ✅ 显著降低 |

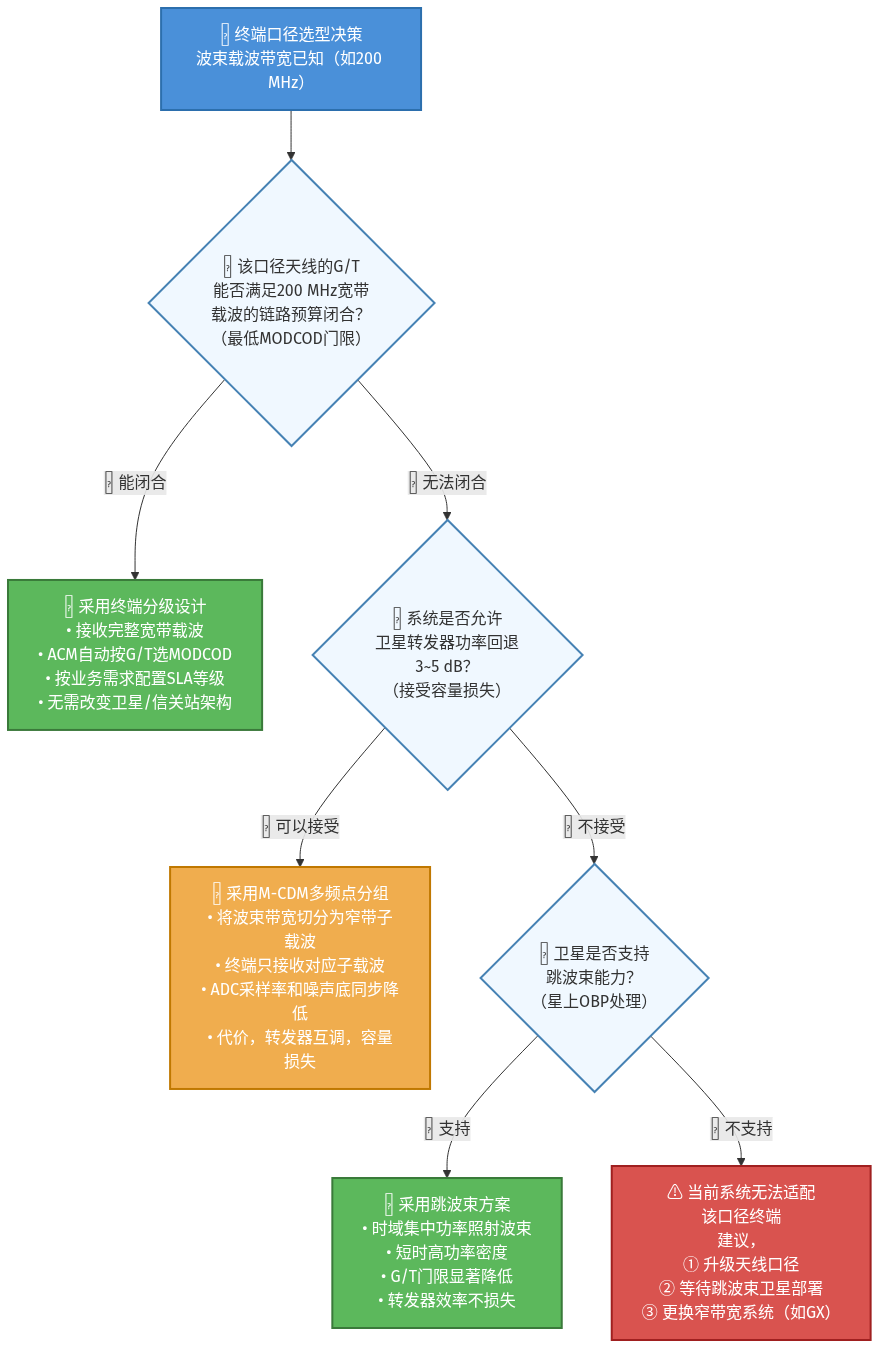

六、选型决策逻辑
三种解法本质上是在系统效率、终端成本、工程复杂度三者之间做取舍。现阶段主流商业HTS系统（如Hughes Jupiter、ViaSat-3）的实际策略是，以终端分级为主体，对无法满足宽带链路预算的小口径终端场景，主动缩窄整体波束载波带宽（如Inmarsat GX的32 MHz设计），而不是在宽带载波内做MF-TDM分组——因为转发器效率损失的代价在大容量系统中太过昂贵。
七、展望，柔性载荷与5G NTN
7.1 柔性载荷，波束间动态带宽重分配
新一代柔性载荷依托星上数字透明处理器（DTP），能在数字域将总带宽精准切割成精细的子信道（如20M/50MHz步进）并任意路由。通过数字开关矩阵，这些子信道可任意路由并重新绑定到指定的下行波束中。
这一技术直击小口径终端链路闭合的痛点，当某个波束内小口径、低成本终端聚集时，网管系统无需硬着头皮配发 200 MHz 宽带载波，而是可以动态为其量身路由一个窄带宽子信道。这不仅同步降低了终端 ADC 的采样率压力，更重要的是降低了符号率 R\_s，使解调所需的基准载噪比 (C/N\_0)\_{req} 门槛大幅下降。同时，它能将转发器能量集中在窄频带内，显著提升下行功率谱密度（PSD），让低 G/T 的小天线在窄带噪声下也能轻松闭合链路。
与跳波束（时域调度）不同，柔性载荷属于长周期的频域规划工具（分钟至小时级），在宏观上能完美解决潮汐效应与容量搁浅痛点。在商业实践中，ViaSat-3 与 SES O3b mPOWER 是该技术的典型代表，后者更将数字柔性载荷与主动相控阵天线（AESA）深度协同，真正做到了带宽与功率随终端能力而动。
7.2 5G NTN，下一代体制的探索
从 3GPP Release 17 开始推进的 NTN（Non-Terrestrial Network，非地面网络） 标准，将 5G NR 的下行体制引入卫星通信场景。与 DVB-S2X 传统的单载波 TDM 相比，NR 体制基于 OFDM（正交频分复用）多载波结构。
我们要看到，OFDM 机制下终端并不能通过动态只采样自己被分配的几个资源块（RB）来降低实时 ADC 采样率。因为在标准 NR 框架下，控制信道（PDCCH）和参考信号交织在整个信道内，终端模拟前端和 ADC 必须对整个激活的带宽部分进行全带宽采样与 FFT 变换。
5G NTN 应对小口径终端矛盾的真正优势在于：
- 半静态 BWP 配置，系统可以针对低成本窄带小终端，半静态地配置一个极窄的 BWP（如 5 MHz 或 10 MHz），终端只需在窄 BWP 内工作，从而彻底切断大带宽对硬件的锁死。
- 灵活的频域功率动态集中，信关站可以实时将基站侧的大部分下行能量集中投射给窄带终端所在的特定 RB 上，大幅提升其接收侧的功率谱密度（PSD），从而物理性地帮助小口径终端闭合链路。
5G NTN 体制能否在 GEO HTS 场景中对 DVB-S2X 形成实质性替代，目前仍有争议——OFDM 固有的高峰均比（PAPR）对卫星转发器高功率放大器线性度的严苛要求，以及 GEO 超大时延对 5G 传统层2协议的冲击，依然是当前极具挑战的工程命题。
八、本篇小结
第一， 单载波宽带TDM对终端形成ADC、G/T、DSP三重硬件门槛，三者均由波束载波带宽决定，与业务速率无关。这是HTS系统小型化终端面临的根本矛盾。
第二， M-CDM和终端分级是现阶段主流的工程妥协方案，代价是转发器功率效率损失或系统复杂度上升；跳波束从架构层面根本性降低对终端G/T的要求，但星上处理复杂度高，目前尚未大规模商业部署。
第三， 新一代柔性载荷和5G NTN体制代表了下一阶段的演进方向，但均面临工程挑战，短期内DVB-S2X TDM仍将是GEO HTS下行的主流体制。
本文作为系列文章的终篇，系统梳理了小口径终端在高通量卫星宽带体制下的破局之道。从多载波切分到终端分级，再到跳波束与未来的柔性载荷，我们可以看到技术演进的脉络始终围绕着如何在有限的频谱与功率资源下，包容更多样化的终端能力。这不仅是通信技术的博弈，更是商业需求倒逼工程设计的典型案例。
