前言
在前面的文章中，我们推导了一个反直觉的结论：在单载波宽带TDM体制下，终端的天线口径和ADC采样率，由波束载波带宽决定，与业务速率无关。一个只需要1 Mbps业务的终端，仍然必须具备接收200 MHz宽带载波的完整硬件能力。
前面的文章解决了系统怎么工作的问题。但工程师面对的现实是，真实市场里，小口径、低成本终端的需求从未消失。海事船载终端不可能装1.2 m天线，机载终端不可能用高功耗ADC，偏远地区用户不可能为每月2 Mbps的业务承担大站的成本。
本篇直面这个矛盾，介绍三种工程解法，MF-TDM多频点分组、终端分级设计、跳波束。每种方案都有其适用边界和代价，没有一种是万能的。
本篇回答以下三个核心问题：
- 小口径终端面临的宽带门槛，根本原因是什么？
- 三种工程解法各自的原理、步骤和取舍是什么？
- 新一代卫星（如柔性载荷、跳波束）如何从架构层面根本性地解决这个矛盾？
一、终端天线口径适配难题，根本矛盾在哪里？
在展开解法之前，先把矛盾的本质说清楚，这是理解三种解法取舍的基础。
单载波宽带TDM体制下，所有终端必须接收同一个宽带载波（如200 MHz），对终端形成三个硬性门槛：
1.1 门槛一，ADC采样率
接收200 MHz带宽信号，终端ADC的采样率直接取决于解调架构的选型：
- 中频实采样架构，根据奈奎斯特采样定理，采样率必须大于信号最高频率的两倍，若下变频至常规中频，实采样ADC要求：
根据奈奎斯特采样定理：
$$
f_{ADC} \geq 2B = 2 \times 200\ \text{MHz} = 400\ \text{Msps}
$$
- 零中频/低中频正交采样架构，若基带采用常规的I/Q双路复采样，单路ADC只需覆盖低通复信号带宽，其采样率要求降为：
$$
f_{ADC_I}=f_{ADC_q}=2B = 200\ \text{Msps}
$$
虽然正交采样将单路ADC速率减半至200 Msps，但在高通量卫星的大带宽需求下，双路ADC的同步性、直流偏置以及随之带来的射频前端成本与数字基带功耗，对低成本小口径终端依然是严峻的工程门槛。
1.2 门槛二，天线G/T与宽带噪声底
小口径终端无法闭合链路的根本原因，不是因为业务速率低，而是因为全带宽载波的符号速率（Symbol Rate， R\_s）极高。
链路预算中，解调所需的解调门是 E\_s/N\_0（或 C/N），而满足该门限所需的载噪比为 C/N\_0 = (E\_s/N\_0)\_{th} + 10\lg(R\_s)。正是因为 R\_s 巨大（接近200 MBaud），导致所需的基准 C/N\_0 门槛被大幅拉高，小口径终端的 G/T 值太低，在给定的卫星EIRP下无法达到这个 C/N\_0 门限。
终端 G/T 进入链路预算方程：
$$
C/N_0 = \text{EIRP}_{sat} - \text{FSPL} + G/T - k \quad \text{（dBHz）}
$$
解调器对特定MODCOD的闭合要求取决于目标载噪比 C/N = C/N\_0 - 10\lg(R\_s)。由于波束下行采用单载波宽带TDM，其符号速率 R\_s 极高（例如 200 MHz 载波对应的符号率约为 160 Mbaud），导致系统维持最低解调门限（如 QPSK 1/4）所需的基准载噪比 C/N\_0 被大幅拉高：
$$
(C/N_0)_{req} = (C/N)_{th} + 10\lg(160 \times 10^6) = (C/N)_{th} + 82\ \text{dBHz}
$$
即使某小口径终端当前业务速率仅需 1 Mbps（仅占总时隙的极小部分），由于它接收的是整个高符号率载波，卫星分配给它的瞬间能量必须在全带宽上与噪声竞争。在卫星下行 EIRP 固定时，小口径终端由于天线增益 G 严重不足导致 G/T 恶化，其接收端的实际 C/N\_0 无法达到该超高符号率下载波闭合的最低门限。
接收机的噪声底是200 MHz宽带的噪声，业务对应的信号却只在你被分配的那几个时隙里出现。你必须从200 MHz宽带的噪声基底里把信号挖出来，这对 G/T 的要求远比接收同等速率的窄带信号苛刻。
1.3 门槛三，帧同步的持续DSP开销
即使终端业务速率极低，它也必须持续不间断地解析每一帧的PLHEADER（90符号，(\pi/2)-BPSK固定调制），才能识别属于自己的ISI帧。PLHEADER的捕获和ISI过滤是实时持续的过程，与业务速率无关，对数字基带的帧同步模块形成固定的算力消耗。

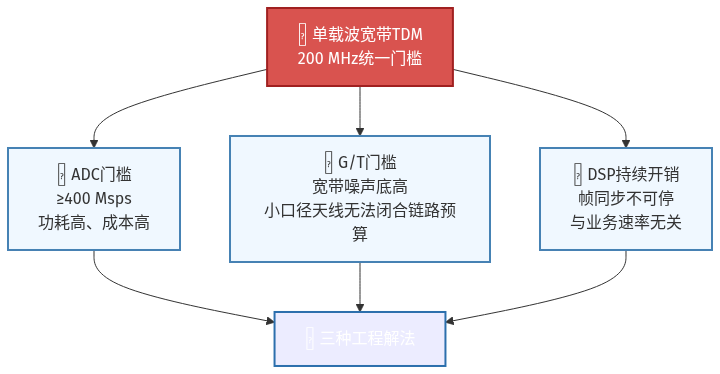

图1，单载波宽带TDM对终端的三重硬件门槛及对应的解法方向
二、解法一，多载波TDM（Multi-Carrier TDM， MCDM）
2.1 原理
多载波TDM（Multi-Carrier TDM）将波束总带宽分割为若干个窄带子载波，每个子载波承载独立的TDM流，服务一组终端。小口径终端只需接收其中一个窄带子载波，ADC采样率和接收带宽需求同步降低。
例如，200 MHz总带宽分为4个50 MHz子载波，小口径终端只接收50 MHz，ADC要求降至100 Msps（而非400 Msps），宽带噪声功率下降 10\lg(200/50) = 6\ \text{dB}，对应链路预算余量改善6 dB。
2.2 工作步骤
第一步（系统设计），根据波束内终端口径分布，确定子载波数量和带宽划分方案（如2×100 MHz或4×50 MHz）。
第二步（终端分组），大口径终端（高G/T）分配到容量更大的子载波组，小口径终端分配到窄带子载波组。分组在网络注册时由信关站NCC指定。
第三步（独立调度），每个子载波组内，信关站独立运行TDM调度（DAMA+ACM），各组之间资源不共享。
第四步（终端接收），终端只接收被分配的子载波，按对应子载波的符号速率配置ADC和解调器，过滤其他子载波的干扰。
2.3 优缺点
✅ 降低终端ADC采样率需求，适配小口径终端
✅ 降低接收带宽，改善窄带信号的链路预算余量
✅ 不改变卫星载荷，地面段软件升级即可实现
❌ 多载波互调失真（IMD），多个子载波同时进入卫星转发器，产生三阶互调产物，转发器需要功率回退3~5 dB，整体波束容量损失显著
❌ 跨组调度复杂，大口径终端无法借用小口径子载波的空闲时隙，资源碎片化
❌ 适用于专网/早期系统，现代大容量商业系统不采用
三、解法二，终端分级设计
3.1 原理
终端分级设计不改变卫星波束的信号体制——波束仍然是单一宽带TDM载波（如200 MHz），不做任何切分。它解决的不是降低终端硬件门槛的问题，而是在同一个宽带载波下，让不同能力的终端共存，并提供差异化的商业服务保障。
分级体现在两个相互独立的维度：
维度一，硬件能力决定信道天花板（ACM自动适配）
不同口径天线对应不同G/T，G/T决定了终端可支持的最高MODCOD阶数，进而决定了同样的时隙能传多少数据：
| 终端级别 | 天线口径 | G/T（Ka频段，典型值） | ACM可用最高MODCOD | 对应频谱效率 |
|---|---|---|---|---|
| 大型企业站 | ≥1.2 m | ≥15 dB/K | 64APSK 5/6 | ~5.0 bit/s/Hz |
| 标准VSAT站 | 0.75~1.0 m | 8~12 dB/K | 32APSK 4/5 | ~4.0 bit/s/Hz |
| 小型用户站 | 0.45~0.75 m | 3~8 dB/K | 16APSK 3/4 | ~3.0 bit/s/Hz |
| 超小型终端 | 0.3~0.45 m | 0~3 dB/K | QPSK 1/2 | ~1.0 bit/s/Hz |
这个过程由ACM机制自动完成，无需人工干预。信关站根据每个终端上报的Es/N₀实时选择最优MODCOD，大口径终端自然获得高阶调制，小口径终端自然降至低阶调制。
维度二，服务等级决定时隙优先权（DAMA分级调度）
信关站对不同级别终端设置不同的调度优先级和带宽保障方式：
- 企业级终端，配置CRA（恒速率分配），固定时隙保障，波束繁忙时也不受影响，时延响应快
- 标准VSAT，配置RBDC（速率动态分配），峰值速率有保障，轻度繁忙时小幅降速
- 小型用户，配置VBDC（容量动态分配），按需服务，波束繁忙时等待时隙增加
- 超小型终端，最低优先级，在波束剩余容量内尽力服务
3.2 工作步骤
第一步，终端在网络注册时，信关站NCC识别终端类型（通过终端上行信号中的接收质量和设备标识），为其指定对应的服务等级和DAMA策略。
第二步，终端正常接收200 MHz完整宽带载波（所有级别终端的ADC要求相同），信关站ACM根据上报的Es/N₀自动为每帧选择MODCOD。
第三步，终端通过DAMA上行发送带宽请求，信关站按照服务等级优先级分配时隙——高级别终端的CRA时隙优先保障，剩余时隙按RBDC/VBDC需求动态分配。
第四步，波束容量紧张时，低优先级终端的VBDC请求被推迟响应，高优先级终端的CRA不受影响——这是分级的核心商业价值。
3.3 优缺点
✅ 不改变卫星和信关站核心架构，无需任何硬件升级
✅ 商业模式灵活，用户按需选型和购买服务等级
✅ 大口径终端享用全带宽TDM的完整效率，系统整体吞吐不受损失
✅ Hughes Jupiter、Inmarsat Global Xpress均采用此策略
❌ 不降低终端的硬核件门槛，所有级别终端仍需接收完整宽带载波，ADC采样率要求相同，无法为小口径终端降低射频前端成本
❌ 小口径终端若波束EIRP不足，链路预算在200 MHz宽带噪声下可能根本无法闭合，连最低阶MODCOD门限都达不到，此时分级也无从谈起
❌ 超小型终端的低阶MODCOD意味着同样时隙内传输数据量极少，单位时隙效率低
一句话定位，终端分级设计解决的是不同能力终端在同一系统内的商业共存问题，而不是降低终端硬件入门门槛的问题。
Inmarsat Global Xpress (GX) 系统在其网络规划中提供了一个折中范例，为了照顾海事与航空领域大量存在的 0.6 m 及以下小口径天线，它并未盲目追求单载波 200 MHz 以上的超宽带体制，而是主动将下行波束内的载波带宽限制在 32 MHz。这种设计虽然牺牲了单载波吞吐量上限，但显著降低了符号率 R\_s，使小口径终端无需依靠大功耗硬件即可闭合宽带链路预算，成功实现了终端的小型化与商业普及。
未完待续
本文深入剖析了高轨高通量卫星系统中，小口径终端面临的ADC采样率、G/T值及DSP开销三重硬件门槛，指出其根源在于宽带TDM体制下的高符号速率。文章详细论证了多载波TDM与终端分级设计两种工程解法的原理与得失，前者通过频带切分降低硬件要求，后者侧重于商业层面的服务差异化共存。
