全球第一个商用低轨导航星座——铱星（一）：系统架构与导航信号设计

共计 4105 个字符，预计需要花费 11 分钟才能阅读完成。

全球第一个商用低轨导航星座——铱星（一）：系统架构与导航信号设计

一、前言

2019年，铱星NEXT星座完成全面部署，搭载Satelles公司开发的STL（Satellite Time and Location）导航定位服务正式商用。这是迄今为止全球唯一一个规模商用的低轨导航定位系统，也是继GPS之后，PNT（定位、导航、授时）领域最重要的工程实践之一。

本系列文章围绕铱星STL展开，分三篇依次介绍：系统架构与信号设计（本篇）、星历与时钟精度、定位算法与精度分析。

本文回答以下三个问题：

1. 铱星的星座是如何构成的，为什么能实现全球覆盖？
2. 铱星的通信卫星是如何在不改硬件的情况下，额外支持导航功能的？
3. STL导航信号的具体结构是什么？

二、铱星系统组成

本章从空间段、地面段、星间链路三个维度拆解铱星系统，建立对这个星座的整体认知。

2.1 星座构型

铱星NEXT由66颗工作卫星 + 9颗在轨备份星构成，均匀分布在6个轨道面上，每个轨道面11颗卫星，轨道面间隔30°。卫星轨道高度 781 km，倾角 86.4°，轨道周期约100.4分钟，运行速度约27,000 km/h。

以轨道高度781 km计算，铱星对地面的覆盖半锥角约为 \arccos\left(\frac{R\_E}{R\_E+h}\right) = \arccos\left(\frac{6371}{7152}\right) \approx 29°，对应地面覆盖圆直径约3200 km。66颗卫星以6面×11颗均布，可在全球任意位置实现至少1颗、通常2～4颗卫星的连续可见，包括南北极地区。

虽然GPS在极区也有覆盖，但由于其55° 倾角，卫星在极区的仰角极低（通常低于10°），且几何分布（DOP值）极差，导致定位精度大幅下降。而铱星86.4° 的倾角保证了极区卫星处于高仰角。

落地功率高出GPS约39 dBi这一点需要特别强调——这意味着铱星信号被干扰机压制需要付出比干扰GPS高约8000倍的功率代价，这是STL能够在室内和城市峡谷中可用的物理根基。

2.2 地面系统

铱星的地面系统由三个核心部分构成，彼此分工明确：

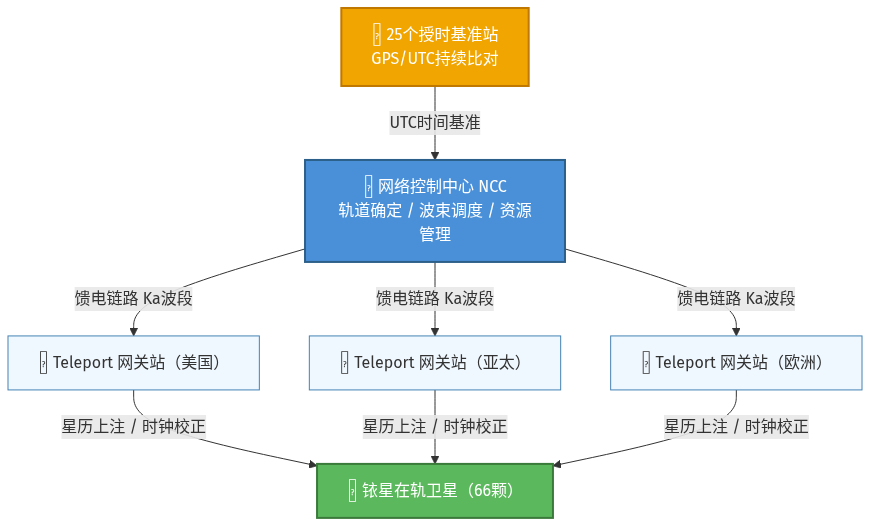

图1：铱星地面系统架构

• 网络控制中心（NCC，Network Control Center）：全球唯一主控站，负责轨道确定、星历生成、波束调度和资源管理。NCC每约10分钟生成一套新的精密星历并通过Teleport上注卫星，更新频率比GPS（2小时更新）高约12倍，这是对抗低轨大气阻力导致轨道快速衰减的核心手段。
• 全球网关站（Teleports）：分布在全球多个节点，通过Ka波段馈电链路与卫星通信，承担星历注入、话务路由等功能。
• 25个授时基准站：全球均布，持续接收GPS信号并与UTC（协调世界时）进行比对，将时间基准精度注入铱星系统，保障STL授时优于200 ns（相对UTC）。

2.3 星间链路

铱星NEXT每颗卫星与前后左右4颗相邻卫星建立Ka波段星间链路（ISL，Inter-Satellite Link），形成一张覆盖全球的空间网格。

ISL在铱星体系中承担双重职能：一是通信路由，用户数据可在不落地的情况下经多跳星间链路传输至目标区域上方的卫星再落地，减少地面站依赖；二是辅助精密定轨，地面测控站覆盖不到的极区和海洋上空，通过星间测距观测量补充轨道约束方程，改善全球定轨均匀性。

2.4 STL服务与Satelles合作模式

STL服务由Satelles公司与铱星公司（Iridium Communications）合作开发。Satelles负责导航信号体制设计、地面算法和用户终端SDK，铱星公司提供空间段资源（时隙+频率）。这种"通信运营商+导航服务商"的分工模式，使STL能够快速商用，同时保持卫星硬件的通用性。

STL的应用场景主要有三类：

• 独立授时：为金融、电网、通信基站提供GPS备份授时（精度<200 ns）
• 室内/峡谷定位：在GPS失效的遮蔽环境下提供约50 m精度定位
• GNSS完好性监测：检测GPS信号是否被欺骗或干扰，提供告警

三、导航信号的构成

通过介绍导航信息的构成，说明铱星是如何在不改硬件的情况下，额外支持导航功能的。

3.1 铱星通信体制概述

铱星采用三级多址结构：FDMA（频分多址）+ TDMA（时分多址）+ SDMA（空分多址），三层套叠。

第一层 FDMA：将1616.0～1626.5 MHz共10.5 MHz带宽，按41.67 kHz为一个子信道切分，每个子信道含31.5 kHz有效带宽 + 10.17 kHz保护间隔。其中：

• 1616.0～1626.0 MHz：双工通信信道
• 1626.0～1626.5 MHz：单工下行信道（Ring Alert / 寻呼），STL信号就在这0.5 MHz里

第二层 TDMA：每条TDMA载波的帧长为90 ms，帧内时隙划分如下：

系统以90 ms为一个完整业务帧，STL导航信号被嵌入在帧起始位置的20.32 ms单工下行时隙中。

第三层 SDMA：每颗卫星产生48个点波束，系统采用12频率复用方案。这意味着总带宽被划分为12个频率组，每12个波束构成一个复用单元，确保使用相同频率的波束在空间上具有足够的物理隔离度，以抑制同频干扰。

由于星上功率预算限制，单颗卫星无法同时在所有点波束播发高功率单工信号。系统通常采用波束轮询广播机制，若卫星每次激活 N\_{active}个波束（典型值为3），则对于地面某一固定位置而言，接收到同一颗卫星STL突发的间隔T\_{repeat} 约为：

$$
T_{repeat} = 90\ \mathrm{ms} * \frac{48}{N_{active}} \approx 1.4\ \mathrm{s}
$$

（其中 N\_{active} 为当前激活波束数，取典型值约3个）

3.2 STL信号的嵌入方式

理解了帧结构，就能理解"无需硬件改造"的真实含义了。

铱星NEXT在设计之初就为STL预留了接口。星上信号处理单元（数字基带FPGA）通过固件更新，将1626.104 MHz子信道（单工信道第3号子载波）的20.32 ms单工下行时隙内容，从普通寻呼数据替换为STL导航突发信号。射频链路、天线、功放、滤波器等所有模拟硬件完全不变。

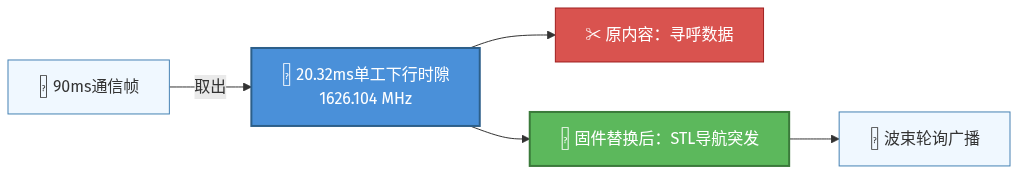

图2：STL信号嵌入通信帧的方式

这种设计本质上是软件无线电（SDR，Software Defined Radio）思路的工程实践——相同的射频硬件，通过改变基带软件内容，实现功能扩展。

对于未来的互联网卫星星座，这是一个极其重要的参考：导航功能不必另建卫星，在通信帧结构设计阶段预留时隙，成本接近于零。

3.3 STL突发信号结构

每个STL突发信号（STL Burst）包含三段，总时长不超过20.32 ms：

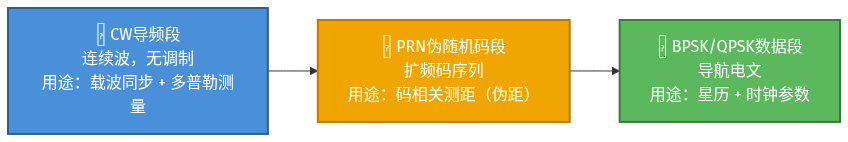

图3：STL突发信号三段结构

① CW导频段：一段无调制的单频连续波。接收机对这段信号做精密频率估计，可测量出卫星相对用户的多普勒频移，精度可达Hz量级。

② PRN伪随机码段：铱星STL的测距信号，和GPS信号类似，采用PRN伪随机码，地面接收机将本地生成的PRN码副本与接收信号做相关运算，找到码相位对齐点，测出信号传播时延 \tau，计算伪距：

其中 c 为光速，\delta t\_{rec} 和 \delta t\_{sat} 分别为接收机钟差和卫星钟差，\Delta\_{iono}、\Delta\_{trop} 为电离层和对流层延迟，\varepsilon 为噪声与多径误差。

伪距观测方程是不是跟GPS定位伪距观测方程完全一致！

③ BPSK/QPSK数据段：用BPSK或QPSK调制播发导航电文，包含：卫星标识（SV ID）、卫星精密星历（轨道根数 + 预报修正参数）、卫星钟差修正系数、完好性标志等。

调制防止，播发的数据类型也跟GPS基本上一致。

3.4 导航电文关键内容

由于铱星是低轨卫星，轨道预报误差增长远快于GPS，星历有效时长约为30分钟，远短于GPS的4小时。这也是地面NCC必须每10分钟上注一次星历的根本原因。

四、本篇小结

第一， 铱星NEXT的66颗LEO卫星以86.4°高倾角均布，实现了真正的全球无缝覆盖，落地信号功率比GPS高约39 dBi，是STL能穿透建筑物的物理基础。

第二， STL导航信号通过固件修改，复用通信帧中的20.32 ms单工下行时隙播发，射频硬件完全不变，这是通导一体化设计的经典范本。

第三， STL突发信号的三段结构（CW导频 + PRN码 + 数据段）将多普勒测频与伪码测距两种能力融于一体，为后续联合定位算法奠定了信号基础。

在后续文章中，我们将深入探讨铱星的星历精度与卫星时钟精度——讨论低轨大气阻力如何使星历误差快速积累、铱星是用什么机制把LEO星历误差压到10 m以内，以及铷原子钟如何配合地面授时基准站实现优于200 ns的时间同步精度。这两项精度指标是理解后续定位算法极限的前提，敬请期待。
