低轨卫星的多波束频率复用——波束软件可定义与在轨重构
一、为什么需要"可定义"的波束
在讨论技术之前，先明确问题的来源。一颗 LEO 卫星的在轨寿命通常为 5到7 年，在这段时间内，以下三类场景会强制要求波束参数发生变化：
场景一：覆盖区业务分布变化。 白天某城市上空，用户需求密集，需要缩小波束、集中功率；夜间同一区域需求下降，资源应转移至其他区域。静态固定波束无法响应这种需求迁移。
场景二：频率协调与干扰规避。 相邻轨道面的卫星星座（甚至不同国家的系统）可能在同一地区产生同频干扰，需要实时调整波束指向或切换工作信道，避开干扰源。
场景三：卫星有效载荷局部故障。 若某个发射通道故障，需要将该波束功能切换到备用通道，并重新映射信道绑定关系——这在模拟系统中几乎无解，在数字系统中是一次软件配置操作。
这三类需求的共同指向：波束的物理参数（指向、频率、功率、形状）必须是软件可修改的，而不是在出厂时固化的。
二、数字波束成形：可重构的物理基础
2.1 模拟波束成形的局限
传统相控阵天线采用模拟波束成形（Analog Beam Forming, ABF）架构：每个天线单元后面接一个模拟移相器，通过调整各单元的相位偏移量，使各路信号在空间中同相叠加，形成指向特定方向的波束。
ABF的问题在于：调整移相器是一个物理操作，响应速度慢（秒级），且同一时刻只能形成一个固定指向的波束。要改变指向，要么物理调整移相器，要么预先设计多个固定波束并切换——灵活性极差。
2.2 数字波束成形（DBF）原理
数字波束成形（DBF，Digital Beam Forming）将信号处理完全搬到数字域。每个天线单元（或子阵）的收发信号经ADC/DAC转换后，在数字处理器中独立处理，通过对每路信号施加数字幅度和相位权值，在数字域完成波束合成：
y = \mathbf{w}^H \mathbf{x}
其中 \mathbf{x} = [x\_1, x\_2, \ldots, x\_N]^T 为 N 个天线单元的接收信号向量，\mathbf{w} = [w\_1, w\_2, \ldots, w\_N]^T 为波束成形权值向量，y 为合成输出。
要改变波束指向，只需更新\mathbf{w}的数值——这是一次纯数字运算，在FPGA或专用DSP上可在微秒级内完成，与任何物理器件调整无关。
若要将波束指向角度\theta方向，对于均匀线阵，第n个单元的理想权值为：
w\_n = \frac{1}{\sqrt{N}} \exp\!\left(-j \frac{2\pi d}{\lambda}(n-1)\sin\theta\right)
其中d为阵元间距，\lambda为工作波长。该表达式假设阵元为全向且激励均匀，适用于理想线性阵列的理论分析。实际二维平面阵列需分别计算方位和俯仰方向的权值，并常叠加Taylor窗等幅度分布以控制旁瓣。
改变\theta，重新计算w\_n，波束即刻偏转——整个过程在数字处理器内部完成，无任何机械或模拟器件动作。
2.3 模拟与数字波束成形对比
| 指标 | 模拟波束成形（ABF） | 数字波束成形（DBF） |
|---|---|---|
| 波束指向修改方式 | 物理调整移相器（秒/分钟级） | 更新数字权值向量\mathbf{w}（微秒级） |
| 同时支持波束数 | 通常 1 个 | 多个并行独立波束 |
| 零陷成形能力 | 困难，需预设 | 实时计算，任意方向 |
| 在轨重构能力 | 无 | 完全支持 |
| 星上功耗与复杂度 | 低 | 高（需大量 DSP/FPGA 算力） |
| 抗干扰能力 | 弱 | 强（自适应调零） |
DBF 的代价是星上数字处理功耗显著增加。这也是为什么 Starlink Gen2 卫星质量从 Gen1 的 \approx260 kg 增加至 \approx1250 kg——相当大一部分增量来自更强的星上处理平台。
三、四类可在轨重构的波束参数
DBF 架构使以下四类参数均可通过地面指令在轨动态修改，无需硬件干预。
3.1 波束指向（俯仰角 + 方位角）
通过实时重算权值向量的相位分量，将主瓣精确指向目标地理坐标。
工程约束： 相控阵波束扫描范围受天线阵面法线方向限制，偏离法线角度越大，有效孔径越小，增益越低。对于扫描到 \theta = 65° 的极端场景，增益下降约为 3 至 4 dBi（基于投影面积模型估算）。
3.2 工作信道绑定（频率切换）
每个波束可动态切换绑定的信道编号，例如从下行信道1（10.70~10.95 GHz）切换至信道5（11.70~11.95 GHz）。实现机制是本振频率跳转——数字部分的中频接口保持固定（2.0 GHz），只有本振频率随信道变化而调整。
这一能力的工程价值在于：当某个信道出现干扰（如 GEO 卫星同频干扰），可以在数秒内将受影响波束整体迁移至另一信道，而无需中断服务。
3.3 发射功率控制（EIRP 动态调整）
DBF 架构可通过调整数字权值向量的幅度分量，对单个波束的等效全向辐射功率（EIRP）进行精细控制。例如，在用户稀疏区域降低功率以节省能源，或在高干扰环境下提升功率维持链路余量。该调整受星上功放总输出能力和热控系统的整体功率预算限制。
3.4 极化
在卫星侧，DBF 架构可通过切换极化激励方式，实现单颗卫星对 RHCP 与 LHCP 的动态分配——例如，将某一波束从 RHCP 切换为 LHCP，以配合相邻波束的极化复用规划调整。
3.5 波束形状（宽窄自适应）
通过调整以下两个维度，可以在"窄波束高增益"和"宽波束大覆盖"之间灵活权衡：
- 激活天线单元数量：减少参与合成的单元数，等效缩小口径，波束变宽、增益下降。
- 加窗函数（Windowing）：对权值向量施加 Taylor 窗、Chebyshev 窗等，以牺牲主瓣略微展宽为代价，将旁瓣电平（SLL）从标准的 -13 dBi 压低至 -25 dBi 甚至 -40 dBi 以下，减少对邻近波束的干扰。
四、从地面指令到星上生效：完整重构流程

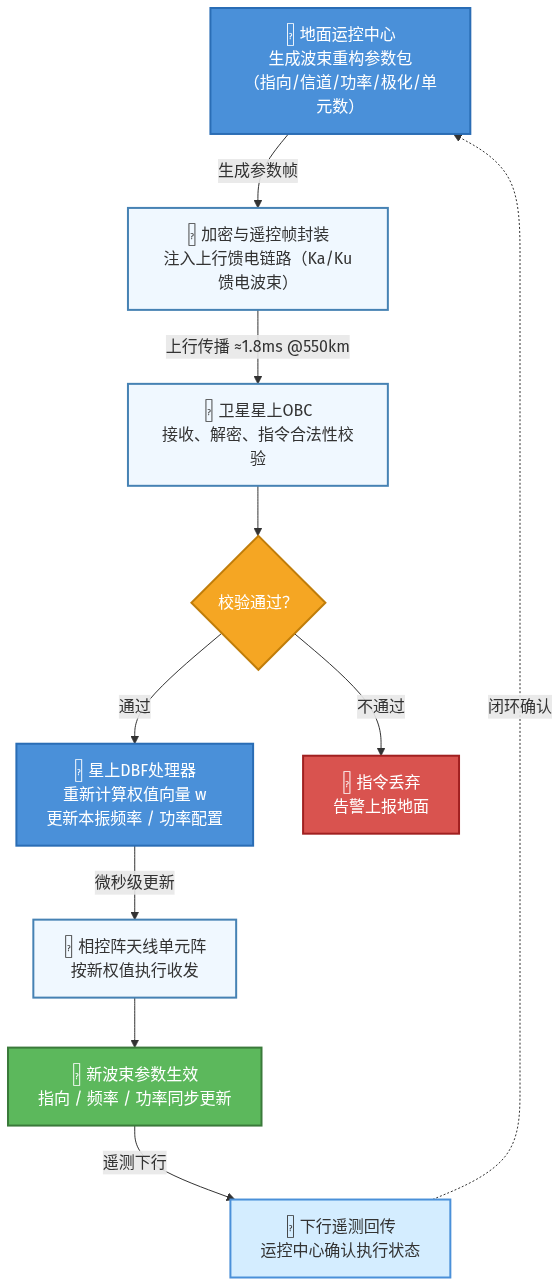

图1：卫星波束重构指令完整执行流程
时延分析： 整个流程的端到端时延由三部分构成：
- 上行传播时延：LEO 550 km 轨道单程约 t = 550{,}000\ \text{m} / (3\times10^8\ \text{m/s}) \approx 1.8\ \text{ms}
- 星上处理时延：指令解包、校验、DBF权值重算，通常为毫秒级
- 下行遥测回传：同为约 1.8 ms
全链路闭环确认时间约为 10~50 ms，对用户服务无可感知影响。
五、软件可定义波束的系统价值
至此可以从系统视角总结 DBF 所带来的能力跃升：

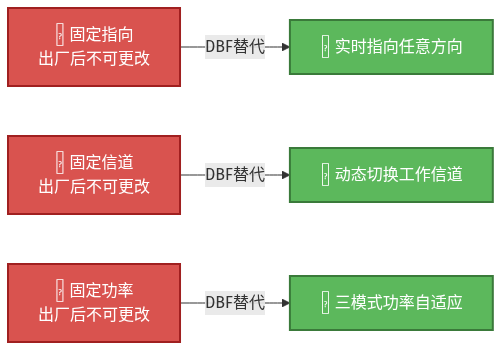

图2：模拟波束与软件可定义波束的能力对比
六、小结
第一，数字波束成形（DBF）是软件可定义波束的物理基础，其核心是将波束合成从模拟移相器网络搬入数字处理器，通过更新权值向量\mathbf{w}实现微秒级波束重构，彻底解耦了波束参数与物理硬件状态。
第二，LEO卫星可在轨动态修改的波束参数覆盖四个维度：指向（方位+俯仰）、工作信道（频率绑定）、发射功率（三种控制模式）、波束形状（单元数+加窗），四者可独立或联合调整，所有参数均支持远程配置。
第三，一次完整的波束重构闭环（地面下令→星上生效→遥测确认）端到端时延约 10~50 ms，对用户服务透明，是LEO星座应对覆盖动态变化和频率干扰协调的核心基础能力。
