从三个典型应用场景，深入理解RTK定位（二）
本文是系列文章的第二篇。在第一篇中，我们介绍了RTK的基本原理，并通过舰载机着舰场景说明了厘米级精度的本质是相对坐标精度，以及动基站模式的工作逻辑。
本文继续介绍两个不同的应用场景，并通过应用场景回答以下三个核心问题：
- 当移动站是高速飞行的导弹时，进行脱靶量测量需要考虑哪些跟RTK相关的工程问题，如何解决？
- 无人机悬停控制中RTK的应用？
- 三个场景横向对比，RTK的相对坐标这一核心能力，在不同场景下是如何被工程化利用的？
场景2：导弹脱靶量测量
2.1 场景描述
武器试验中，评估导弹打击效果的核心指标之一是脱靶量：导弹飞行末端与目标靶点之间的最终偏差，要求测量精度达到厘米级。
从定位需求的角度分析，这个场景有一个非常清晰的特性：
- 导弹的绝对坐标（经纬高）当然重要，但对于脱靶量测量系统而言，真正需要的是导弹与靶点之间的相对距离，也就是相对坐标 (dx, dy, dz)
- 靶点是固定在地面的，这意味着基准站可以布设在靶点附近，作为坐标原点
这个需求和RTK的本质输出完美吻合：RTK差分解算的直接结果就是相对坐标，把基准站放在靶点旁边，解出来的 (dx, dy, dz) 就直接是脱靶量。
2.2 系统组成
| 部件 | 安装位置 | 作用 |
|---|---|---|
| 基准站 | 目标靶点附近地面（固定） | 代表靶点坐标原点，发送观测量给导弹上的GNSS接收机 |
| 移动站 | 导弹弹体上 | 实时完成RTK解算，输出与靶点的相对坐标 |
| 通信链路 | 地面到弹体无线链路 | 传输差分数据（RTCM格式） |

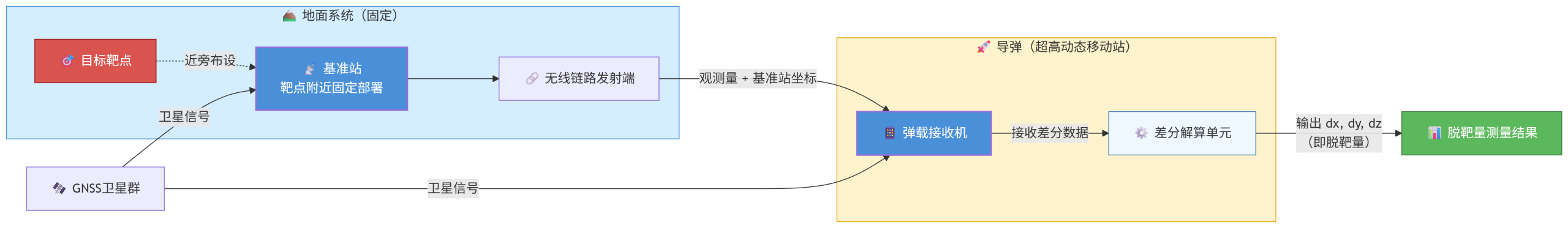

图1：导弹脱靶量测量 RTK 系统拓扑
2.3 RTK 在此场景的应用逻辑
基准站布设在靶点附近，移动站安装在导弹上，RTK解算出的 (dx, dy, dz) 就直接是导弹与靶点的相对偏差。这个设计思路非常简洁，但工程实现中有一个关键限制需要直面。
对于低速目标，常规的1Hz~5Hz更新率完全够用。但对于高速飞行的导弹，即使在高频RTK（如20Hz-50Hz）下，采样间隔对于末端制导而言依然可能存在挑战。我们做一个量级推导：以1马赫（约340 m/s）为例，假设RTK更新率为20Hz（50ms间隔）：
$$
\Delta s = v \times \Delta t = 340\ \mathrm{m/s} \times 0.05\ \mathrm{s} = 17\ \mathrm{m}
$$
也就是说，每两个RTK采样点之间，导弹已经飞行了约17米。对于飞行末端（最关键的几十毫秒～100/200毫秒），很可能存在采样数据缺失——最后一个有效RTK解算结果，距离导弹实际击中靶点的时刻，可能已经隔了好几个采样周期，对应导弹飞行了几十米或者100多米。
这段"最后一公里"的数据缺口，是整个脱靶量测量系统的核心工程难点。
为了解决这一问题，工程上通常采用“RTK/INS组合导航”方案。RTK作为基准参考源，与弹载惯导系统（IMU）深度融合，共同输出高频率的实时位置。
场景3：无人机精确悬停控制
3.1 场景描述与工程难点
无人机作业对悬停精度要求越来越高。典型需求是：位置抖动控制在厘米量级。
单机GNSS定位能做到这个要求吗？不能。原因在于：
- 单机GNSS定位受电离层、对流层、多路径等误差影响，位置输出在水平方向的实时抖动（1σ）可达1～2m
- 即使取多次平均，单机GNSS无法在实时飞控闭环中提供稳定的厘米级位置反馈
这里需要区分两个概念：
- 绝对精度：输出坐标与地球坐标系下真实位置的偏差
- 相对精度（稳定性）：在一段时间内，输出坐标的抖动范围，即位置的可重复性
无人机悬停控制关心的，是相对精度（稳定性），而非绝对精度。 飞控系统的任务是"保持在这个位置不动"，它只需要知道"我偏离了多少"，并不关心这个位置在地球坐标系里精确到哪个经纬度。
3.2 系统组成
| 部件 | 安装位置 | 作用 |
|---|---|---|
| 基准站 | 地面固定点 | 采集观测量，同时发送固定坐标值给无人机 |
| 移动站 | 无人机机体 | 完成RTK解算，输出高稳定性位置给飞控 |
| 通信链路 | 地面到飞机（电台/4G） | 传输差分数据 |

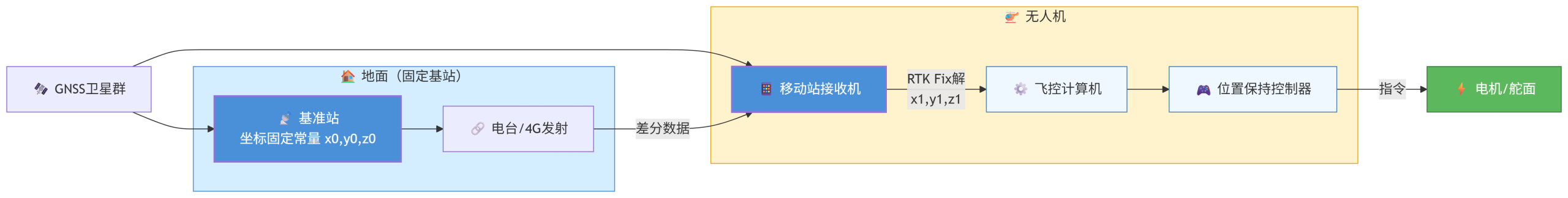

图2：无人机悬停控制 RTK 系统拓扑
3.3 RTK 在此场景的应用逻辑
基准站固定静止，其坐标 (x\_0, y\_0, z\_0) 在整个飞行过程中是固定常量（可提前用GNSS长时间平均法标定，或直接用粗略单点定位值）。无人机移动站的输出坐标为：
$$
(x_1, y_1, z_1) = (x_0, y_0, z_0) + (dx, dy, dz)
$$
由于 (x\_0, y\_0, z\_0) 是固定常量，(x\_1, y\_1, z\_1) 在时间轴上的抖动量，完全等于 (dx, dy, dz) 的抖动量，即厘米级。
这里有一个重要的工程结论值得单独强调：
基准站坐标 (x\_0, y\_0, z\_0) 的绝对误差是一个固定的系统偏移，会让无人机的"名义位置"与真实地理坐标之间有固定偏差，但这个偏差在整个飞行过程中不变，不影响飞控的位置保持能力。飞控关心的是"位置有没有漂"，不是"位置在哪儿"。
举一个具体例子：假设基准站坐标用单点定位标定，误差为2m，那么无人机的绝对坐标（经纬高）有2m的系统偏移。但无人机的位置抖动（悬停稳定性）仍然是厘米级。你并不需要知道飞机精确在哪条经纬线上，你只需要飞机"稳稳地停在那里"。
根据大疆M30等主流RTK无人机的公开规格，配备RTK后垂直悬停精度可达\pm0.1m → \pm0.01m量级。
三个场景横向对比
三个场景走完，现在可以做一个完整的横向对比，把RTK在不同工程约束下的应用逻辑梳理清楚。
| 场景 | 基准站状态 | 移动站动态 | 核心利用的精度类型 | 基准站坐标是否需要精确标定 |
|---|---|---|---|---|
| 舰载机着舰 | 动态（随船运动） | 中高动态（飞机） | 相对精度 | 不需要（动基站，按历元更新） |
| 导弹脱靶量 | 固定 | 超高动态（导弹） | 相对精度 | 不需要（只关心相对距离） |
| 无人机悬停 | 固定 | 低速动态（无人机） | 相对精度（位置稳定性） | 不需要（固定偏移不影响稳定性） |
核心发现：三个场景，没有一个需要精确标定基准站的绝对坐标。它们共同利用的，都是RTK的相对坐标精度。
结语与核心结论
三个场景横跨舰载航空、武器试验、民用无人机，技术背景差异极大，但RTK在其中的作用逻辑高度一致。
第一，RTK厘米精度的本质是高精度的相对坐标 (dx, dy, dz)，三个场景都在利用这个相对坐标，而非移动站的绝对坐标。
第二，基准站的绝对坐标精度，只有在需要移动站绝对坐标也达到厘米级时，才需要精确标定；如果应用场景只关心相对坐标（或位置稳定性），基准站用单点定位粗略坐标即可满足需求。
第三，RTK的工程适配重点，不在于原理本身，而在于针对具体场景的约束（动态量级、更新频率、基线长度、模糊度固定时机）做出合理的系统设计。
