通信卫星的数字柔性转发 DTP模式（一） 透明转发及其痛点
一、前言
我们平时用的卫星电视、卫星宽带，地面终端发射的信号到了卫星上，卫星上经过了哪些处理？信号是怎么到达另一个地面设备的呢？
目前大多数商业通信卫星干的是一件非常纯粹的事：信号收进来，换个频率，放大，再把信号发出去。信号完全在射频域进行处理，不涉及信号的解调，不涉及数据的解析，卫星完全不知道也不管信号的调制方式，也不知道数据的具体内容。
这种方式业内叫做透明转发（Bent-pipe Transponder），因为信号就像穿过一根弯曲的管子一样，原封不动地从上行管进来，从下行管出去。几十年来，它支撑了广播电视、VSAT专网、政府通信等大量业务，是高轨通信卫星(GEO通信卫星)的主流技术路线。
但随着宽带互联网、5G融合、直连手机等新型业务的需求爆发，透明转发方式越来越凸显其局限性。
今天我们介绍一种在数据域进行信号转发的模式：DTP模式（Digital Transparent Processing，数字透明转发）。
在介绍DTP模式之前，我们先把透明转发讲清楚，再系统梳理它的痛点，为理解DTP的价值打好基础。
二、透明转发基本原理与系统组成
2.1 基本原理

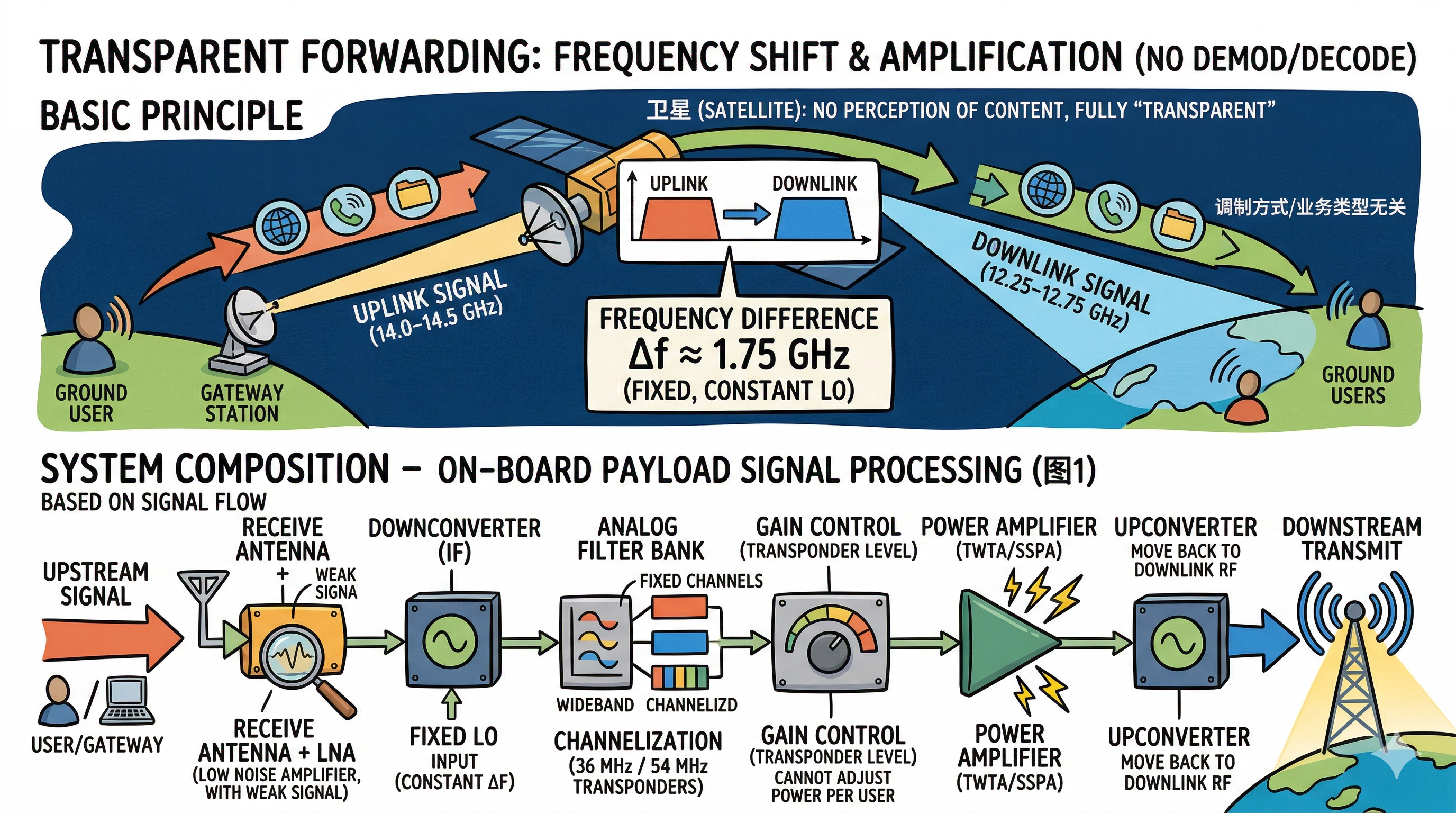

透明转发的核心逻辑非常简单，频率搬移 + 信号放大。
地面用户或信关站发射上行载波，卫星收到后，将信号的频率从上行频段搬移到下行频段，同时补偿路径损耗做功率放大，然后向地面覆盖区广播下行信号。全程不解调、不解码，不感知信号内容，对任何调制方式、任何业务类型都透明。
以最常见的普通Ku频段（非扩展频段）为例，上行频段（对地面来说，是发射频段）为 14.0\sim14.5\ \mathrm{GHz}，下行频段（对地面来说，是接收频段）为 12.25\sim12.75\ \mathrm{GHz}。上下行频差约为 \Delta f = 14.0 - 12.25\approx 1.75\ \mathrm{GHz}（取典型中心频率）。这个频差由星上转发器的本振（固定锁定，是一个在卫星整个寿命期内不变的常数）。
2.2 系统组成
透明转发的星上载荷，从上行到下行，依次经过以下模块：

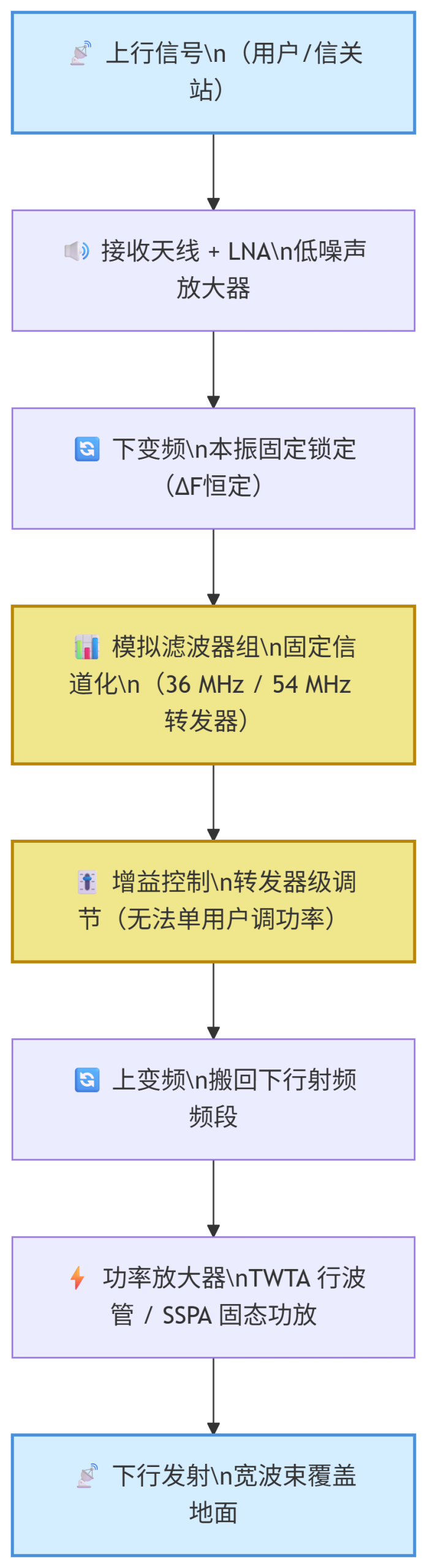

图1：透明转发星上载荷信号处理流程
各模块的功能说明：
- 接收天线 + 低噪声放大器：接收来自地面的微弱上行信号，LNA是整个接收链路噪声性能的决定性环节。
- 下变频：用固定本振将上行射频搬移至中频（IF），频差固定，全程模拟处理。
- 模拟滤波器组（信道化）：用固定带通滤波器将宽带信号划分为若干转发器，典型带宽为 36 MHz 或 54 MHz。这些滤波器通常是输入多路复用器（IMUX）的一部分。在传统的透明转发卫星中，这些滤波器是物理硬件（通常是介质滤波器或波导滤波器），一旦制造完成，其中心频率和带宽就不可更改。
- 增益控制：以整个转发器为单位调节输出功率，典型通过调整行波管放大器（TWTA）的工作点实现。
- 行波管放大器（TWTA，Traveling Wave Tube Amplifier）/ 固态功放（SSPA）：将信号功率放大至数十瓦量级，补偿超过35,000 km的自由空间路径损耗。
- 上变频（Up-converter）+ 发射天线：将中频信号变频回下行射频，通过大口径宽波束天线向地面广播。
三、透明转发的痛点
透明转发的模式简单可靠，从卫星通信诞生之后几十年来，大部分通信卫星都是采用透明转发的模式，系统运行良好。
但随着用户业务需求升级，它的局限性也越来越突出，下面我们从技术层面和运营商管理层面两个维度来分析。
3.1 技术层面的痛点
1. 固定的硬链接，缺乏灵活性
模拟透明转发器的输入波束和输出波束在硬件制造阶段就通过射频开关固定死了。波束的覆盖范围、转发器的带宽分配，发射后无法改变。
当某个区域业务量激增（如灾害救援、体育赛事直播），或某条航线新增大量用户时，卫星端没有调整余地，卫星无法在轨更改波束间的映射关系。只能靠地面管理系统进行频率规划来适应，造成业务阻塞或者资源闲置。
2. 带宽分配的颗粒度太大，过于粗放
模拟透明转发器的带宽通常是固定的（如 36MHz 或 54MHz 一个信道）。如果你只需要 5MHz 带宽，必须与其他用户共享这36MHz 或 54MHz 信道。卫星只能对整个转发器进行功率控制和动态调整，无法对你所在的5MHz带宽单独进行控制。
另外，即使你只需要5MHz带宽，但实际上在5MHz带宽的两侧，还需要给其他用户的业务留出频谱保护带宽，如果多个用户同时使用1个转发器信道，必然导致频率碎片化。
3. 干扰和噪声的无差别放大
透明转发不仅放大信号，还把卫星接收机自身的底噪也全部放大并转发下去了。地面接收到的信号质量，用载噪比表示是1/(C/N)\_{total} = 1/(C/N)\_{up} + 1/(C/N)\_{down}。由于卫星不做解调转发，上行的噪声会原封不动地占用下行的功率资源。
由于星上没有任何数字处理能力，无法识别和过滤干扰信号。一旦某个用户发射了杂散、非法载波或受到上行干扰，这个干扰信号会被原封不动地放大并广播给整个下行信道，地面只能事后排查。
4. 功率分配不均
在透明转发器中，肯定存在多个站共享一个转发器的情况，在转发器带宽内发射功率EIRP强的用户，就会对其他EIRP较弱的用户造成干扰，发射功率强的站会抢走大部分卫星下行功率，导致小站信号被淹没（功率掠夺）。
如果所有的站点都严格遵守带宽和功率平衡的法则，这种功率不均的情况会大大好转。关于带宽和功率平衡的法则，我们在前面的文章 卫星通信链路预算之二：带宽和功带平衡中有介绍。

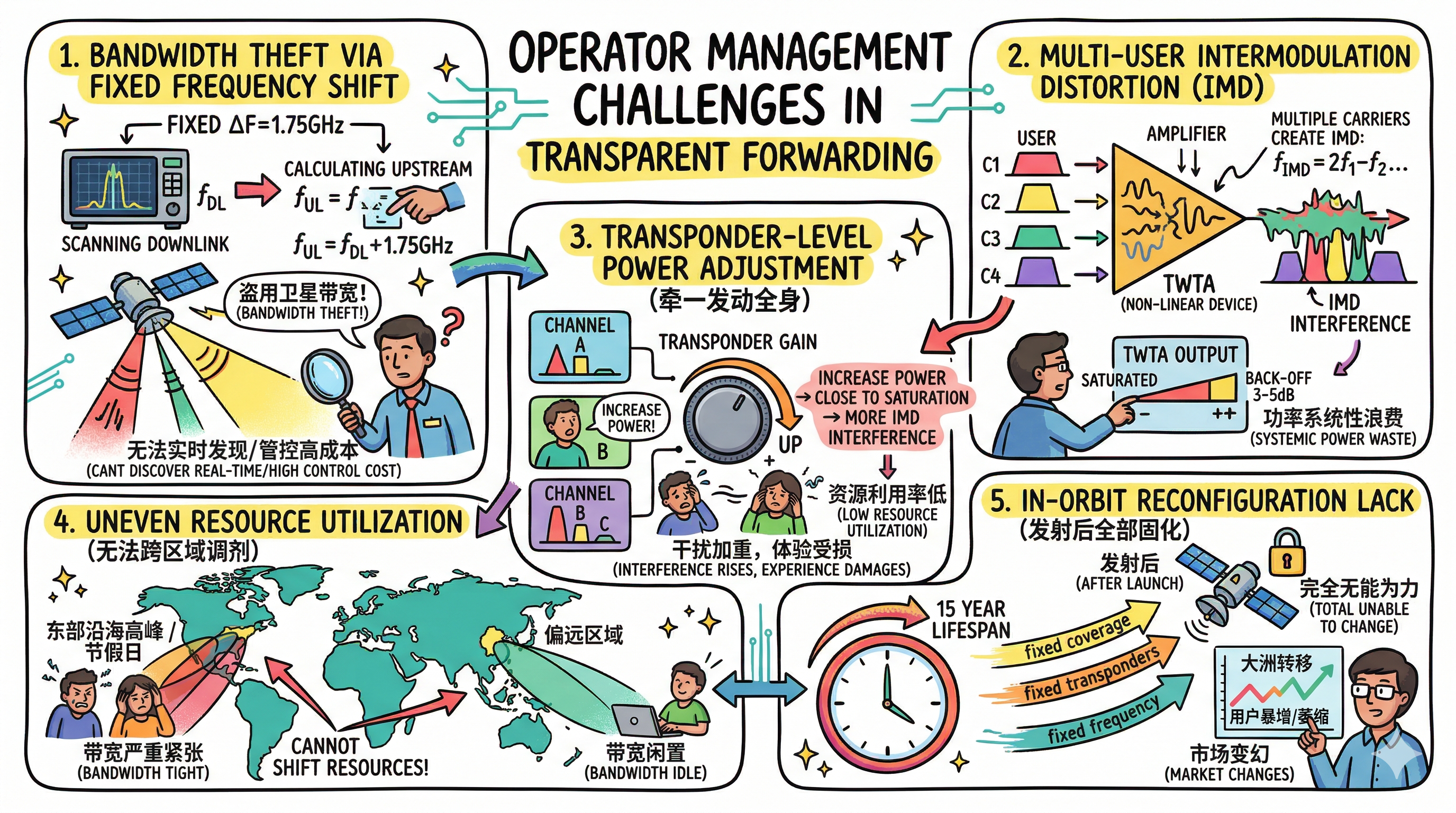

3.2 运营商管理层面的痛点
1. 固定频差导致的带宽盗用风险
由于透明转发的上下行频差是固定且公开的（例如Ku频段上下行频差约为 1.75\ \mathrm{GHz}），任何人只要用一台频谱仪扫描下行链路，就能看到哪些频段有载波占用、哪些区域相对干净（载波稀疏）。
进而，通过简单的频率换算，可以精确推算出上行链路中哪些频段是空闲的。
这个时候，某些非法用户会悄悄在上行空白频段发射载波，未经卫星运营商授权地盗用卫星带宽。
卫星运营商受限于透明转发不感知信号内容的特性，在地面侧难以实时发现和精确定位干扰源，执法和管控成本高。
2. 多用户共用转发器——载波间互调干扰难协调
用户一般情况下不会租用整个转发器，实际上可以只租用一个转发器内的部分带宽。一个36 MHz的转发器，可能同时承载来自多个不同客户的载波，每个客户的载波带宽、功率、调制方式各不相同。
我们在前面的文章 卫星通信中的干扰及其在链路预算中的影响-互调干扰中介绍过，卫星上的功率放大器（TWTA）是一个非线性器件。当多个载波同时通过TWTA时，会产生互调干扰（Intermodulation Distortion, IMD）：
$$f_{\mathrm{IMD}} = 2f_1 - f_2 \quad \text{或} \quad 2f_2 - f_1$$
这些三阶互调产物会落在相邻用户的载波频段内，造成干扰。为了压制互调，运营商通常要求TWTA工作在线性区，即输出功率回退（Output Back-Off, OBO）3～5 dB，也就是说放大器的有效输出功率要主动让出一部分，以保证线性度。这直接导致卫星功率的系统性浪费。
3. 功率调节以转发器为单位——无法精细化管理
运营商调整星上功率的最小粒度是整个转发器（通过改变TWTA工作点）。这带来了典型的牵一发动全身困境：
- 某个用户因链路质量下降，希望运营商提升下行功率；
- 但提升整个转发器功率，意味着所有共享该转发器的用户载波功率都会上升；
- 功率提升后TWTA工作点更靠近饱和区，互调干扰加重，可能反而损害其他用户体验；
- 最终结果：运营商只能让整个转发器工作在保守的功率回退状态，资源利用率进一步下降。
4. 资源冷热不均，无法跨区域调剂
特定区域或时段（如东部沿海商业密集区、节假日直播高峰）的带宽资源严重紧张，而偏远区域的转发器带宽可能常年处于低利用率状态。透明转发架构下，带宽资源焊死在各个转发器和波束上，无法在不同区域之间动态搬移，运营商面临局部资源耗尽而全局资源浪费并存的困境。
5. 在轨重构能力缺失
卫星的服务寿命通常为 15～18 年。透明转发卫星发射后，波束覆盖、转发器带宽划分、频率计划全部固化。但市场格局在15年内可能发生翻天覆地的变化：业务重心从一个大洲转移到另一个，某个区域用户量暴增而另一个萎缩。面对这些变化，传统透明转发卫星完全无能为力。
四、痛点总结

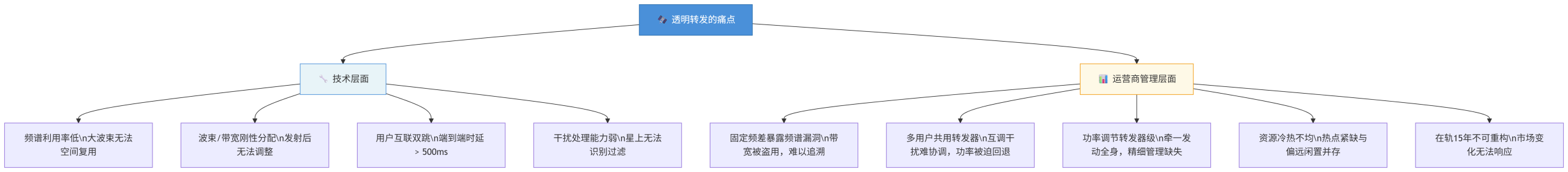

图2：透明转发痛点分类关系图
上述痛点并不是孤立存在，而是相互关联、相互加强的。固定的物理架构带来了刚性的资源分配，基于此，刚性的资源分配导致了无法精细化管理，而管理粗放又放大了互调干扰和频谱盗用等问题。
解决这些问题，需要在星上引入真正意义上的数字化处理能力——这正是 DTP（Digital Transparent Processing）诞生的原因。
第一，透明转发架构简洁可靠，是GEO通信卫星几十年来的主流选择，但其模拟频移的本质决定了它在资源灵活调度、用户精细化管理上有先天局限
第二，运营商面临的痛点远不止技术层面，固定频差带来的频谱蹭用漏洞、多用户互调干扰与功率精细化管理缺失，是实际运营中成本更高、更难解决的痛点。
第三，上述痛点共同指向同一个解决方向：在卫星上引入数字信道化与灵活交换能力，这就是DTP（数字透明处理）载荷的核心价值所在。
后续文章，我们将继续讨论 DTP的核心工作原理——数字信道化器、数字交叉连接矩阵、子信道级功率控制是如何逐一击破上述痛点的，以及DTP星上载荷和地面系统的完整组成架构（系列第二篇）。敬请期待。
总结
本文聚焦通信卫星的透明转发及痛点，首先介绍了透明转发的基本原理，即频率搬移与信号放大，且信号在射频域处理，不涉及解调与解析。然后阐述了其系统组成，由接收天线、下变频、滤波器组等模块构成。接着从技术和运营商管理两个维度分析了痛点，如技术上缺乏灵活性、带宽分配粗放等，管理上存在带宽盗用风险、互调干扰难协调等问题。
这些痛点相互关联，凸显了透明转发在现代业务需求下的局限。而DTP模式因能引入数字化处理能力，有望解决这些痛点，其核心价值和工作原理值得后续深入探讨。
