星链下行链路信号分析：频段、体制、数据帧、同步、导频、捕获流程

SpaceX 的星链（Starlink）是低轨互联网卫星的领军者，但是官方从未发布过任何关于其下行链路信号格式、体制或协议的相关标准文档，对于通信工程师而言，这套系统曾是一个不折不扣的“黑盒”。

但技术圈从来不缺“硬核玩家”。以得克萨斯大学奥斯汀分校（UT Austin）的 Todd Humphreys 教授团队为代表的逆向工程专家，通过盲解调和高性能软件定义无线电（SDR）设备，成功“黑进”了星链信号的物理层，还原了其信号体制的轮廓。

本文基于从网络上搜索的这些前沿的逆向研究成果，从星链下行信号的频段划分、体制、调制方式、数据帧、同步、导频等维度，深度拆解星链下行链路的技术真相。

1. 频段和信道分配

星链的下行链路主要工作在 Ku 频段（10.7 GHz – 12.7 GHz）。2 GHz 的总带宽被划分为 8 个信道，每个信道宽度约为 250 MHz，其中信号的实际有效带宽约为 240 MHz，信道边缘留有 10 MHz 的保护带。

2. 信号体制

星链下行链路采用正交频分复用（OFDM）体制，这与 4G、5G 和 WiFi 所用的通信体制类似。

根据最新的研究成果（如 Qin 等人于 2025 年发布的分析），星链 Ku 波段下行信号的关键物理层指标如下：

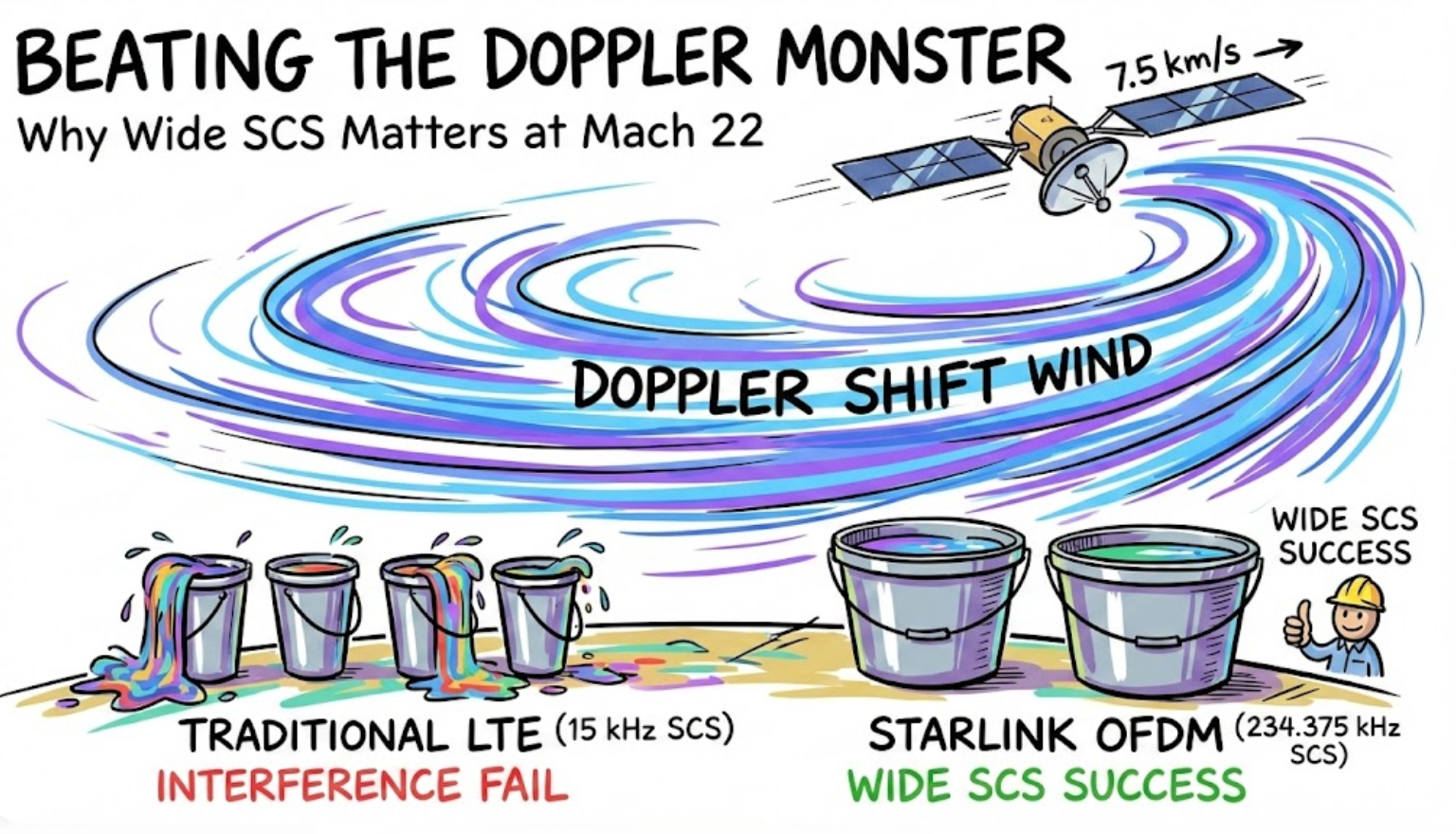

在传统的 4G LTE 系统中，子载波间隔（SCS）仅为 15 kHz。而星链下行链路的子载波间隔为 234.375 kHz，大约是 4G 体制中子载波间隔的十几倍。之所以采用这么大的子载波间隔，一个重要原因是为了对抗低轨卫星极其严重的多普勒频偏。

星链卫星以约 7.5 km/s 的速度在地球上方飞行。即使地面终端是静止的，在工作频率约为 12 GHz 的 Ku 波段，这种高速运动产生的频移可达 ±300 kHz 左右。

星链采用的是 OFDM（正交频分复用） 调制体制。

• 正交性要求：OFDM 要求各个子载波在频率轴上严丝合缝地排列且互不干扰（即保持正交性）。
• 干扰产生（ICI）：如果发生显著的频率偏移，原本整齐排列的子载波就会在频率轴上发生移动并相互重叠，引发严重的子载波间干扰（ICI），导致接收机无法正确解调数据。

为了降低频移的影响，工程设计上最直接的办法就是增大子载波间隔（Δf）。通过增大间隔，星链增强了信号对频率偏差的容忍度。

3. 数据帧

星链的数据帧是其通信的时序基准。每一帧的时长约为 1.33 毫秒 (ms)，这意味着卫星每秒钟发出约 750 帧。

一个完整的数据帧由大约 300 个（含循环前缀的）OFDM 符号组成；每个符号总时长约 4.4 μs，其中有效符号时长为 4.266 µs，循环前缀（CP）时长为 0.133 µs。

数据帧按照结构分为：同步头、参考信号、控制信号和数据载荷。

• 同步头 (Preamble)：在每一帧的最前端，包含特定的固定序列，用于终端识别卫星。
• 参考信号 (Reference Signals)：分布在帧的不同位置，帮助终端测量多普勒频移并修正相位。
• 控制信息 (Control Information)：告诉终端接下来的数据是用什么调制方式（如 QPSK 或 64QAM）发送的。
• 数据载荷 (Payload)：传输内容，承载用户的实际互联网数据，占据了帧的大部分空间。

在普通 Wi-Fi 中，同步头通常非常简短。但星链需要这 26 个符号（主要包含 主同步序列：PSS 序列）来提供足够的冗余。因为终端必须在毫秒内，从复杂的电磁背景和巨大的多普勒频移中，精准计算出频率偏移量。这 8.7% 的“开销”是确保系统不掉线的必要成本。

4. 同步序列

星链下行信号同步头 (Preamble) 中的同步序列是终端在电磁噪声中精准“捕获”卫星信号的关键。这些序列不仅告诉终端“卫星在这里”，还提供了时间和频率校准的基准。

星链下行链路同步头采用自定义长序列 OFDM 前导码（基于 ZC 序列设计），包含两级相关结构：

• 第一级 主同步序列（PSS） 用于粗定时与大范围频偏捕获；

• 第二级 辅同步信号（SSS） 提供细定时与波束识别信息。

• PSS（主同步信号）：通常位于同步头的第 1 个或前几个符号。它的任务是“破冰”，必须在终端完全没对准频率时也能被识别。终端通过 PSS 确定帧的边界；通过寻找 PSS，终端就知道数据帧的开始位置。同时，通过峰值的偏移，终端能粗略估算出几百 kHz 的多普勒频移。

• SSS（辅同步信号）：紧随 PSS 之后（例如在第 2 或第 3 个符号）。在 PSS 确定了大致位置后，SSS 就能发挥作用。SSS 携带了物理层小区 ID（PCI）。SSS 帮助终端区分当前看到的是哪颗卫星或哪个波束，并修正剩下的细微相位偏差。完成这一步后，终端才能正确解调后续的控制信息。

5. 导频信号

在星链（Starlink）复杂的低轨卫星通信系统中，由于卫星相对于地面终端以约 7.5 km/s 的速度飞行，信号面临着严重的多普勒频偏。

导频信号也称为参考信号，是发射端和接收端“提前约定好”的已知信号，充当了链路中的“标准参照物”。

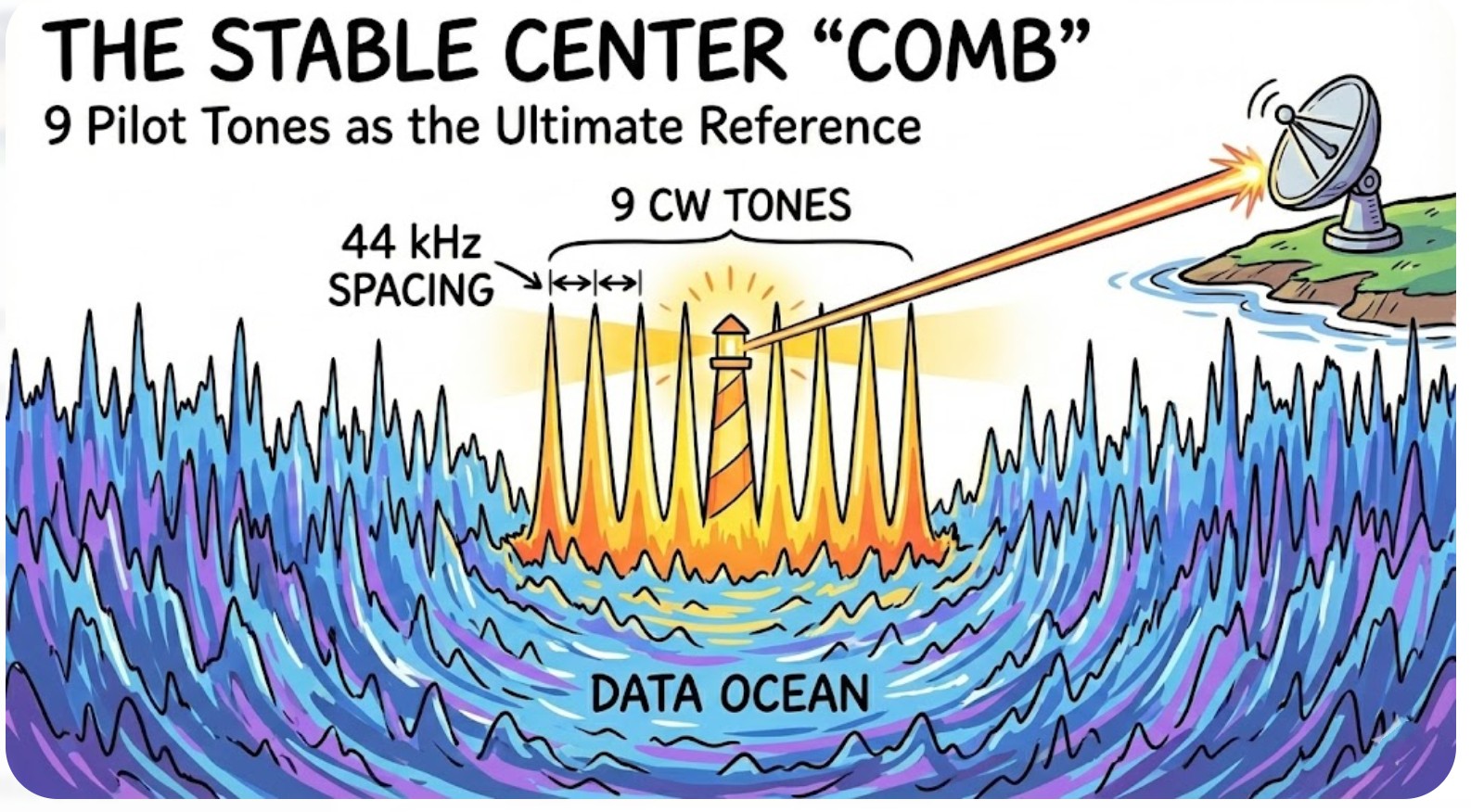

星链下行链路，在每个信道的中心附近，公开分析中常提到会看到一组很醒目的窄带“梳状”谱线：9 个 连续的、无调制的纯音（CW Tones），间距约 44 kHz。这些分量很可能被用作频率/同步参考，这就是星链的导频信号。

终端通过 FFT（快速傅里叶变换）在 250 MHz 频谱中搜索 9 个中心导频点的“梳状”特征。由于这 9 个点的相对间距（44 kHz）是固定的，即使发生 300 kHz 的多普勒偏移，终端也能识别并锁定其位置。

终端测量这些导频在连续两个时间点（符号）之间的相位旋转角度。利用公式：

相位差 = 2 × π × 频率偏差 × 时间间隔

（其中时间间隔通常取一个 OFDM 符号周期或其整数倍）

通过相位差可以推算出极微小的频率偏差。

通过这种方式，终端能够计算出当前的精确多普勒频偏，并预测未来的多普勒频偏。

下表展示了导频相位差与频率偏差的计算关系：

6. 终端如何利用同步序列和导频信号捕获卫星的

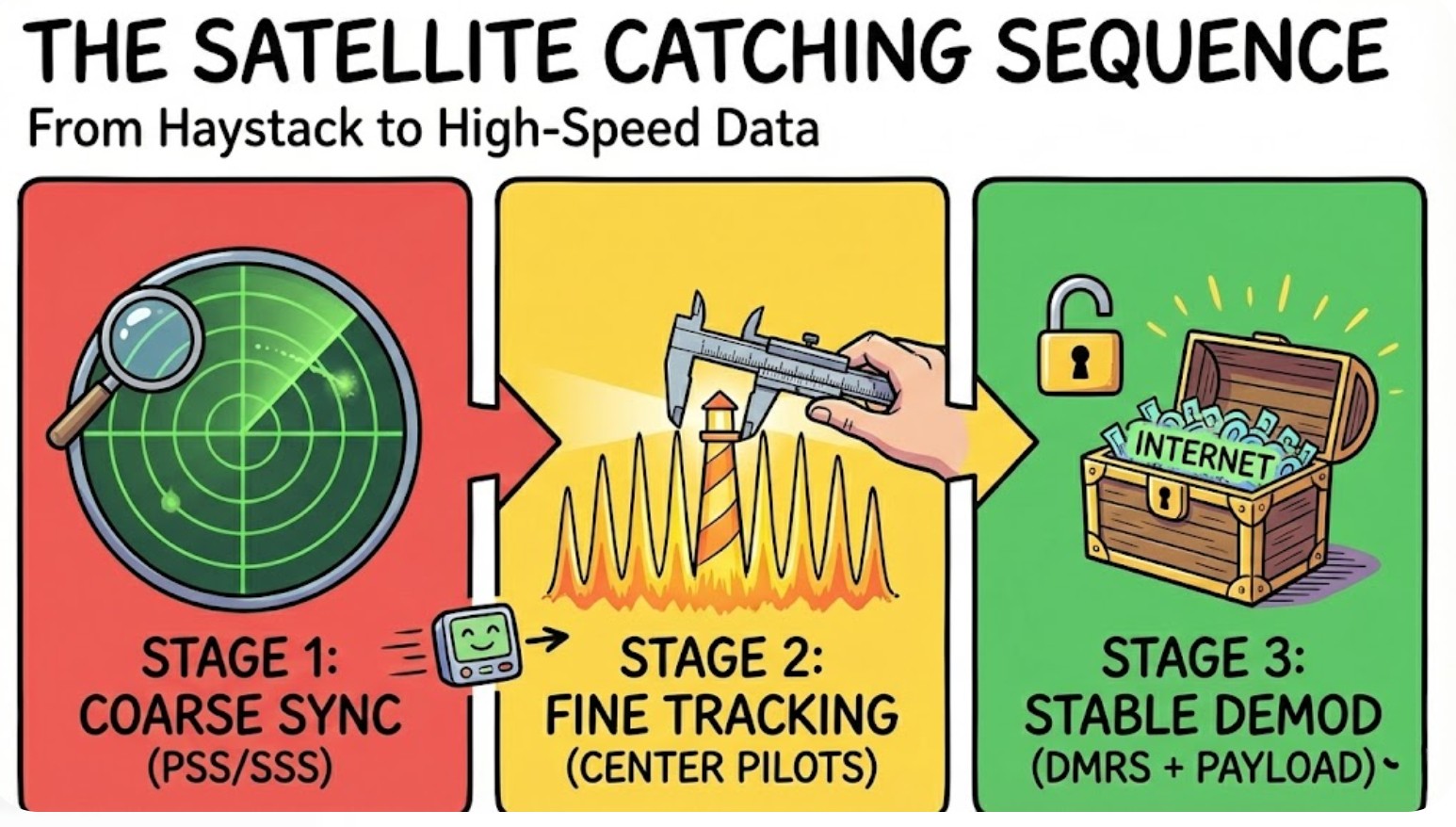

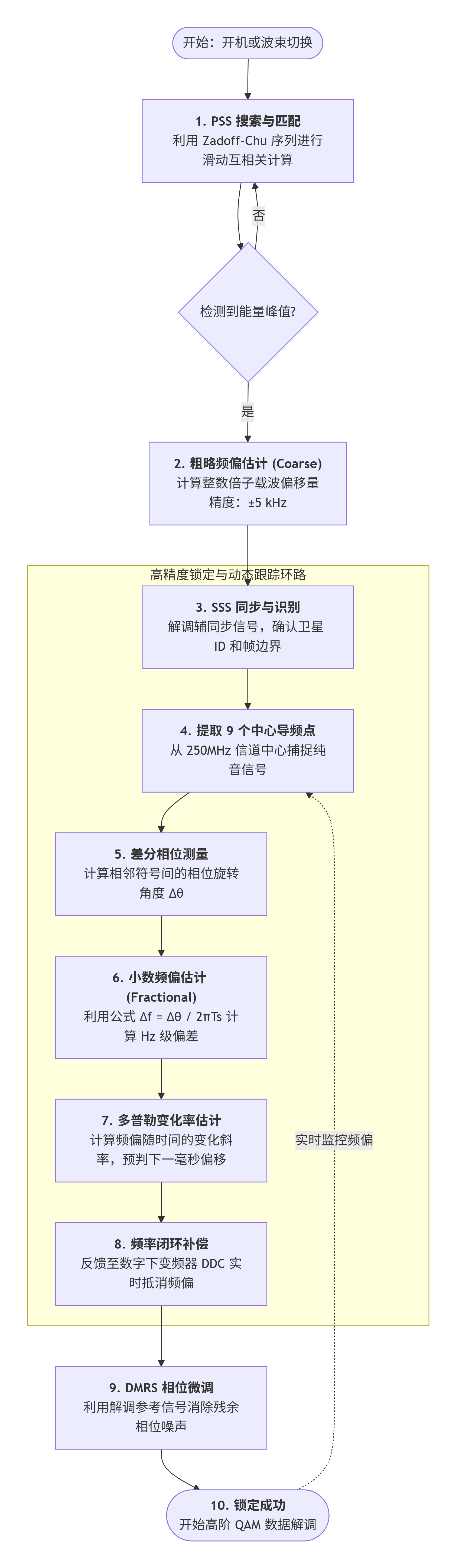

星链终端捕获卫星的过程可以分为 粗同步（捕获）、精同步（测量） 和 闭环跟踪（维持） 三个阶段。这三个阶段是如何使用同步序列和导频信号的，下面的流程图能说明。

在高速移动（如卫星与终端存在高速相对运动）场景下，克服严重的多普勒频移及其快速变化（多普勒率），实现对信号载波频率的超高精度（Hz 级）锁定，为高阶 QAM 数据解调提供稳定基础。

6.1 第一阶段：初始捕获与粗同步

此阶段的目标是找到信号并完成帧同步，获得初步的频率校正。

1. PSS 搜索与匹配：通过滑动相关法检测主同步信号。PSS 具有很好的自相关特性，便于在未知频偏下被检测到。
2. 粗略频偏估计：利用检测到的 PSS，估计整数倍子载波间隔的大频偏（例如 ±5 kHz 量级），并进行初步补偿。
3. SSS 同步与识别：解调辅同步信号，获取卫星唯一 ID、帧定时等关键系统信息。至此，接收机与发射机在时域和小区身份上达成同步。

6.2 第二阶段：高精度频率锁定与跟踪环路

这是流程的核心，形成一个实时的闭环跟踪系统。

1. 提取中心导频点：从宽带信道中心提取纯净、未调制的连续波导频信号。这为相位测量提供了“标尺”。
2. 差分相位测量：测量相邻符号间导频的相位变化（Δθ）。这个旋转角直接反映了子符号周期内的累积频偏。
3. 小数频偏估计：将相位差转换为精确的频率偏差值（频率偏差 = 相位差 ÷ (2 × π × 符号周期)），实现 Hz 级精度的估计。
4. 多普勒变化率估计：分析频偏估计值随时间的变化趋势，预测下一时刻的频偏，以应对动态变化。
5. 频率闭环补偿：将估计出的总频偏（小数频偏 + 变化率预测） 反馈至数字下变频器，实时调整本振，抵消接收信号中的频偏。

6.3 第三阶段：相位微调与数据解调

1. DMRS 相位微调：利用散布在数据中的解调参考信号，对信道进行更精细的估计，补偿残余的相位噪声和信道畸变，为解调做好准备。
2. 稳定解调：完成频率和相位同步后，系统进入稳定状态，开始对高阶 QAM 数据载荷进行解调。同时，跟踪环路持续工作，监控并补偿持续的动态变化。

💡 结论

• 分层递进：采用“粗估 → 精测 → 预测 → 闭环”的策略，逐步提升同步精度和动态适应性。
• 导频是关键：专门设计的中心连续导频，是实现高精度相位/频率测量的基石。
• 闭环实时性：整个跟踪环路在毫秒级甚至更短周期内运行，形成快速响应系统。
• 应对高动态：明确的多普勒变化率估计环节，是针对卫星等高速移动场景的关键设计。
• 信号综合利用：依次利用 PSS、SSS、专用导频、DMRS 等不同信号，完成从存在性检测到数据解调的全链路同步。

这种“粗细结合”的机制，让星链终端即使在极端天气或高速移动中，也能维持卫星互联网的稳定链接。
