一、前言
上一篇文章，我们把这颗Ku频段,16波束,DTP卫星的每一项参数都拆解清楚了：976 kHz子带颗粒度、256×256全交换矩阵、-7 dB 至 +7 dB独立增益控制（详见系列第三篇）。
参数说完了，但还差最后一步：这些数字在实际业务里，到底怎么用？
今天我们就通过三个场景，把子带占用、路由配置、增益调节的全过程算一遍，最后再和传统透明转发做一张完整对比表，彻底把DTP的灵活性落到实处。
二、三个业务场景
2.1 场景一：企业专网跨区传输（8 MHz点对点单播）
A. 需求描述
某企业总部在上海（波束3覆盖），在广州有分支机构（波束9覆盖）。总部需要一条 8 MHz的卫星专线，实时传输视频会议和内网数据。
B. 子带占用计算
业务带宽 8\ \mathrm{MHz}，子带颗粒度 976\ \mathrm{kHz}，需要的子带数：
N = \lceil \frac{8\ \mathrm{MHz}}{976\ \mathrm{kHz}} \rceil = \lceil 8.19 \rceil = 9\ \text{个子带}
实际分配时，需预留1个子带作为保护带，因此实际占用：
N\_{\text{占用}} = 9 + 1\_{\text{保护带}} = 10\ \text{个子带（约9.76 MHz带宽池）}
10个子带占一个31.25 MHz输入端口的比例：
\frac{10}{32} \approx 31.25\%\ \text{的端口带宽资源}

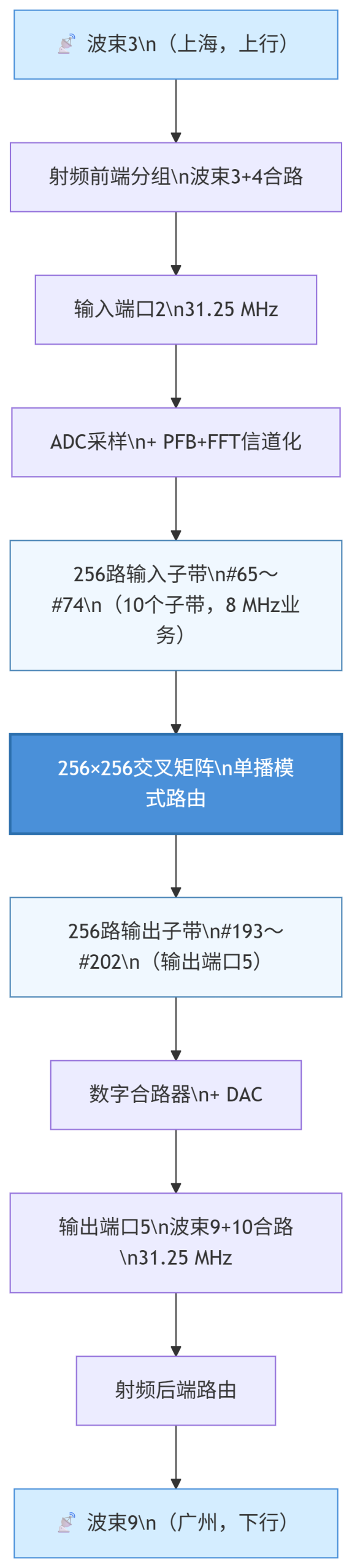

C. 完整路由过程
D. 增益控制场景
假设广州站天线偏小，下行链路预算亏损 2\ \mathrm{dB}。运营商通过NCC向TDP控制器下发指令：
将输出子带 #193～#202 的增益设置为 +2 dB
操作结果：只有广州专线的这10个子带功率上调，同端口其他用户的子带完全不受影响。 这在透明转发时代是完全不可能实现的操作。
E. 通信时延
GEO卫星单程传播时延：
t\_{\text{单程}} = \frac{35{,}786\ \mathrm{km}}{3 \times 10^5\ \mathrm{km/s}} \approx 119\ \mathrm{ms}
DTP星上处理时延（ADC→信道化→矩阵→合路→DAC）约 < 1\ \mathrm{ms}[/latex]，相对可忽略。</p>
<p>由于DTP支持<strong>星上一跳互联</strong>，上海→广州无需经过地面关口站中转，端到端时延（理论值）约为：
[latex]t\_{\text{端到端}} = 2 \times 119\ \mathrm{ms} + t\_{\text{处理}} \approx 240\ \mathrm{ms}
而高通量点波束透明转发需要双跳，时延（理论值）约为：
t\_{\text{双跳}} = 4 \times 119\ \mathrm{ms} \approx 476\ \mathrm{ms}
DTP采用一跳模式，时延（理论值）约为：
t\_{\text{端到端}} = 2 \times 119\ \mathrm{ms} + t\_{\text{处理}} \approx 240\ \mathrm{ms}
相比高通量点波束卫星，DTP 打破了波束间物理连线的限制，让任意两个波束之间都能实现灵活的一跳互联，而无需像传统 HTS 架构那样必须绕道地面关口站。DTP的一跳互联将端到端时延减少了约50%，从476 ms降至约240 ms，对VoIP、视频会议等实时业务有明显改善。
2.2 场景二：热点区域临时扩容
A. 需求描述
某节假日期间，北京区域（波束1）的流量突然比平日增加了 50\%，原有分配的子带已不够用，需要临时扩容。同时，西藏区域（波束7）当天几乎没有业务，带宽大量闲置。
B. 原始带宽配置
- 波束1（北京）：输入端口1，分配16个子带（约15.6 MHz）
- 波束7（西藏）：输入端口4，分配16个子带（约15.6 MHz，当天实际使用率<10%）
C. BoD动态调度过程
地面资源管理系统（RMS）检测到波束1负荷告警后，自动计算调度方案：
- 从波束7空闲子带中借调8个子带（约7.8 MHz）临时分配给波束1输出方向；
- 更新LUT：将输出端口4中波束7对应的8个子带，临时改为路由到输出端口1的波束1；
- NCC通过遥控链路将新LUT上注卫星TDP控制器；
- 波束1的可用下行带宽从15.6 MHz扩展至约 23.4 MHz（+50%）；
- 全过程预计耗时 2～5 分钟，无任何用户感知中断。
整颗卫星的总带宽没有变化，但资源从"西藏闲着"流向了"北京忙死"，这就是DTP"按需分配"的核心价值——把全局闲置的子带变成热点区的应急储备。
DTP矩阵的 "Any-to-Any" 特性，即"不仅是波束内的子带调整，更支持跨端口、跨波束的资源挪用。
2.3 场景三：应急指挥组播通信（1路信号下发多站点）
A. 需求描述
某应急通信场景中，指挥中心（北京，波束1）需要同时向4个灾区站点（分别位于波束5、波束9、波束13、波束15覆盖区域）下发指挥信息，要求每路的业务带宽约 4\ \mathrm{MHz}。
B. 子带配置
指挥中心发射1路上行载波，4\ \mathrm{MHz} 带宽约占：
N = \lceil \frac{4\ \mathrm{MHz}}{976\ \mathrm{kHz}} \rceil + 1\_{\text{保护带}} = 4.09 + 1 \approx 5\ \text{个子带}

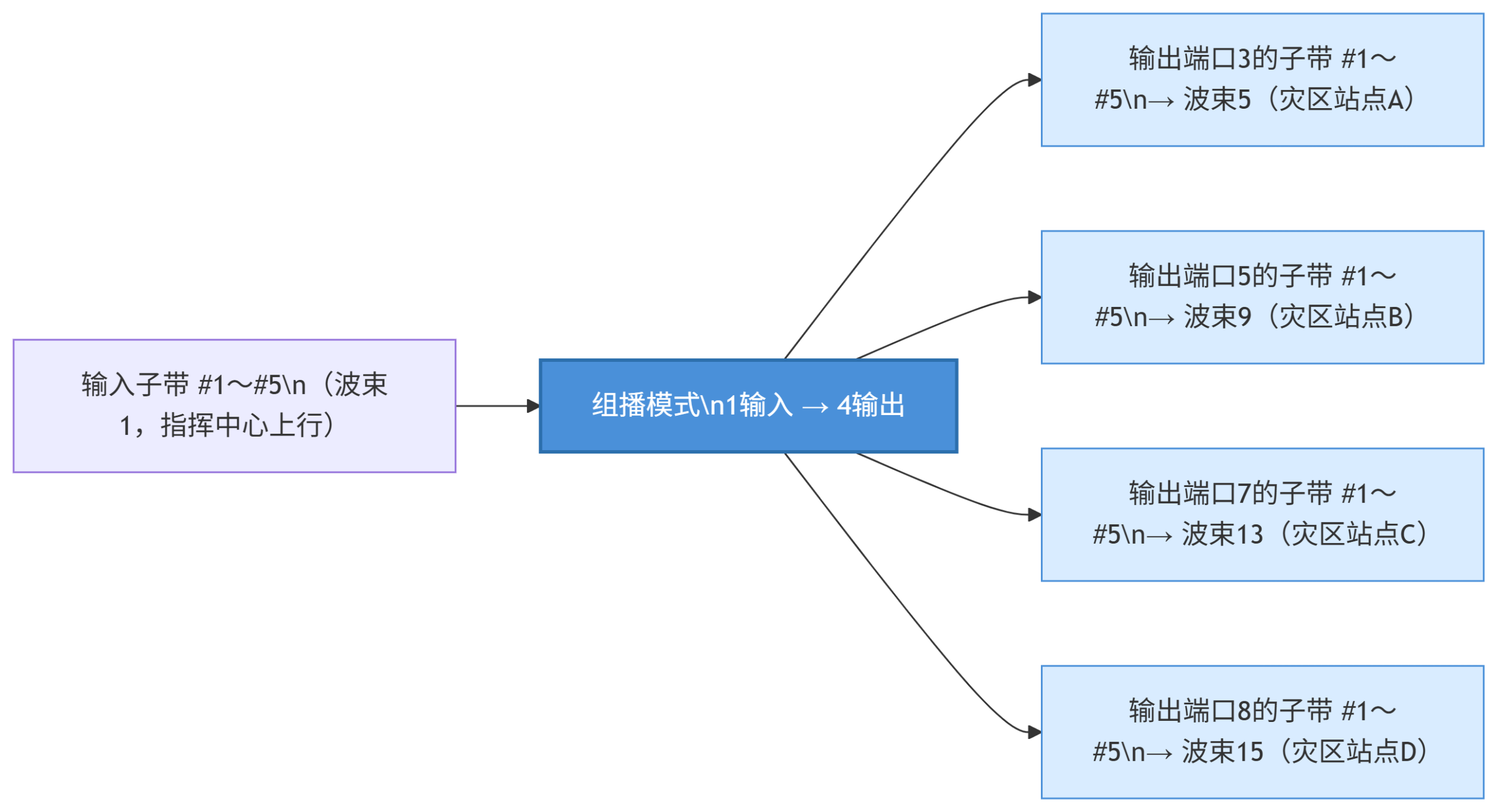

C. 组播路由配置
在256×256交叉矩阵中，将输入子带 #1～#5（共5个，对应指挥中心上行载波） 同时复制映射到4个不同输出端口的对应子带位置：
D. 独立增益补偿
4个灾区站点的天线条件各异，链路预算不同。DTP可以对4路输出子带独立设置增益：
| 站点 | 输出端口 | 链路状况 | 子带增益设置 |
|---|---|---|---|
| 灾区A（波束5） | 端口3 | 正常 | 0 dB |
| 灾区B（波束9） | 端口5 | 弱覆盖 -3 dB | +3 dB |
| 灾区C（波束13） | 端口7 | 正常 | 0 dB |
| 灾区D（波束15） | 端口8 | 降雨衰减 -2 dB | +2 dB |
这是透明转发完全无法实现的操作——4路下行链路独立补偿，互不影响，且增益调整可以在轨实时更新。
三、与传统透明转发的完整对比
| 维度 | 传统36 MHz透明转发 | 这颗DTP卫星 | 改善幅度 |
|---|---|---|---|
| 最小带宽单元 | 36 MHz | 976 kHz | 细化约36倍 |
| 路由灵活性 | 上下行波束硬绑定 | 256×256全交换 | 完全解耦 |
| 功率控制粒度 | 整转发器（36 MHz） | 每路子带独立（976 kHz） | 粒度提升36倍 |
| 功率调节范围 | 受限于功放TWTA工作点 | 每子带独立±7 dB | 主动精细补偿 |
| 用户互联时延 | 双跳约476 ms | 一跳约240 ms | 降低约50% |
| 资源调度响应 | 发射后固化不可调 | LUT分钟级更新 | 全寿命灵活 |
| 频谱盗用防护 | 无法主动防护 | 未授权子带增益置零 | 主动封锁 |
| 业务分发模式 | 仅透传 | 单播/组播/广播 | 三模灵活 |
| 用户终端兼容性 | 兼容 | 完全兼容，无需改造 | 平滑迁移 |
第一， DTP的"灵活"不是一个抽象概念，而是可以用具体数字量化的工程能力：976 kHz颗粒度、±7 dB独立增益控制、256×256全交换，每一项都有对应的工程收益，从时延减少50%到功率精度提升36倍，都是实实在在可以落地的改善。
第二， 三个业务场景共同说明了一个核心结论：DTP不是"更好的透明转发"，而是把卫星带宽从不可分割的粗粒度资源，变成了可以精细化运营的细粒度资产——运营商终于可以像管理地面网络资源一样管理卫星带宽。
第三， 对地面终端来说，DTP的复杂性完全在星上，用户侧体验与传统透明转发无差异，兼容现有所有VSAT终端，这是DTP商业部署最重要的"无痛迁移"优势。
文末总结
本文通过对三个典型业务场景的详尽分析，将DTP（数字透明处理）卫星在实际应用中的灵活性进行了生动具体的阐释。文章从企业专网的跨区单播传输、热点区域的动态带宽扩容，到应急指挥下的多站点组播通信，详细展示了DTP如何在子带占用、路由配置和增益调节等方面实现精细化操作。通过与传统透明转发的全面对比，清晰地量化了DTP在最小带宽单元、路由灵活性、功率控制粒度、时延、资源调度响应、频谱防护、业务分发模式以及用户终端兼容性等方面的显著优势。
文章强调，DTP的灵活性体现在具体的工程能力上，如976 kHz的子带颗粒度、256×256的全交换能力以及±7 dB的独立增益控制，这些都使得卫星带宽管理从"批发"模式转变为"零售"模式，与地面网络管理方式接轨。更重要的是，DTP对现有用户终端的"无痛迁移"优势，确保了其技术的广泛商业应用前景。
