一、前言

在上两篇文章中，我们讨论了透明转发存在的九大痛点（详见系列第一篇通信卫星的数字柔性转发 DTP模式（一） 透明转发及其痛点），以及DTP（数字透明处理）载荷的基本原理和系统组成（详见系列第二篇通信卫星的数字"柔性转发"——DTP模式（二）：原理与系统组成）。

不少读者留言说："道理都懂，但感觉还是太抽象，能不能用一个真实的卫星举例说明？"

好，今天我们就摊开一颗实际在轨运行的Ku频段,16波束,DTP通信卫星的完整参数，把前面讲过的每一个概念都具象化。

二、这颗卫星的DTP载荷：系统组成与参数

2.1 系统组成

从上行信号进入卫星到下行信号发出，这颗卫星的DTP载荷按信号流方向依次由以下七个功能层组成：

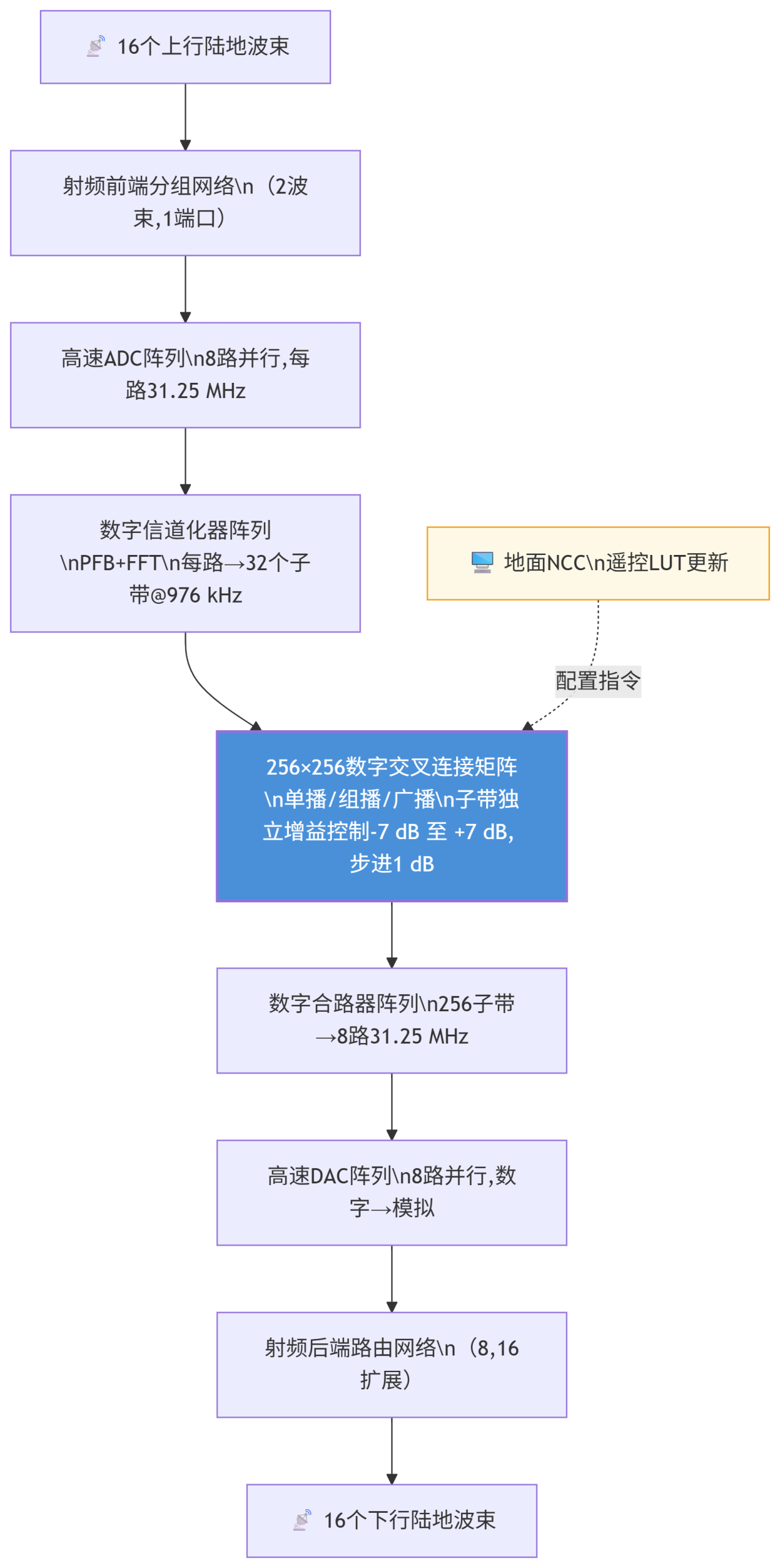

图1：DTP载荷信号处理七层结构流程图

第一层：射频前端分组网络
16个上行陆地点波束的射频信号，通过射频开关矩阵或固定合路器，按"2波束,1端口"的方式分组，汇聚为8路输入。这是信号进入数字处理域之前的物理接入层。

第二层：高速ADC阵列（模数转换）
8路31.25 MHz宽带模拟信号，经8路并行高速ADC完成数字化采样，进入数字处理域。

第三层：数字信道化器阵列
基于多相滤波器组（PFB）+ FFT，每路31.25 MHz宽带信号被切分为32个976 kHz子带，8路合计输出256个子带，这是所有后续路由和调度的基本单元。

第四层：256×256数字交叉连接矩阵（DTP核心）
256路输入子带可以任意路由到256路输出子带，支持单播、组播、广播三种模式，每路子带配备独立增益控制（-7 dB 至 +7 dB, 步进1 dB）。这是整个载荷的灵活性来源。

第五层：数字合路器阵列
路由后的256路输出子带，按目标输出端口重新合并，每32个子带合成一路31.25 MHz宽带数字信号。

第六层：高速DAC阵列（数模转换）
8路宽带数字信号经高速DAC还原为模拟中频信号，再经上变频送入功率放大器。

第七层：射频后端路由网络
8路输出端口的射频信号，通过射频路由网络扩展分发至16个下行陆地点波束。

此外，还有一个TDP控制器（横向贯穿所有功能层），负责接收地面网络控制中心（NCC）通过遥控链路下发的配置指令，实时更新交叉矩阵的查找表（LUT）和子带增益配置，实现在轨重构。

2.2 完整参数

输入参数

信道化参数

交换参数

输出参数

三、参数逐项拆解

3.1 输入参数：16个波束为什么只有8个端口？

首先搞清楚两个概念的区别。

"16个上行波束"是空间覆盖维度,描述这颗卫星能接收地面多少个区域的信号；"8个输入端口"是硬件处理维度,描述星上数字处理板卡有多少路接入能力。两者不是一个层次的概念。

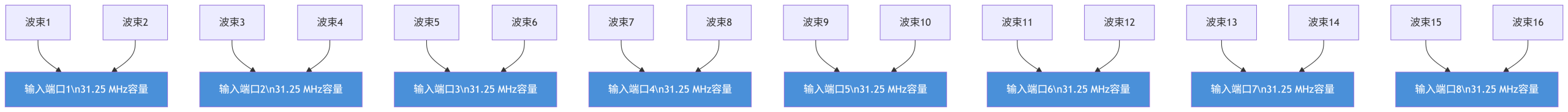

从16个波束到8个输入端口,中间经过了一个射频前端分组网络的"粗路由"层：

这种"2波束,1端口"设计的原因很直接：如果做成16个独立输入端口,ADC阵列、信道化器的芯片数量翻倍,成本和功耗也几乎翻倍，而16个波束并不一定需要16个完全独立的处理链路。2个波束组合进入同一个31.25 MHz端口后，两个波束分别占用这31.25 MHz中的一部分频段，在后续的数字信道化阶段再精细区分。

3.2 信道化参数：976 kHz这个颗粒度意味着什么？

"子带颗粒度 = 976 kHz"是这颗卫星DTP能力的核心参数，直接决定了带宽分配的精细程度。

推导过程：
$$
\begin{aligned}
\text{子带颗粒度} &= \frac{31.25\ \mathrm{MHz}}{32} \
&= 976.5625\ \mathrm{kHz} \approx 976\ \mathrm{kHz}
\end{aligned}
$$
拿它和传统透明转发的36 MHz转发器对比：
$$
\frac{36\ \mathrm{MHz}}{976\ \mathrm{kHz}} \approx 36
$$
如果你是只需要1 MHz带宽的小型站，在传统透明转发时代，你必须和其他用户共享一个36 MHz转发器，且卫星无法对你那1 MHz单独做任何控制。但在这颗DTP卫星上，你的1 MHz业务大约占用1个子带，卫星可以精确地只给你的这1个子带分配资源、单独调整增益，完全不影响同端口的其他用户。

信道化倍数 = 1~16子带，意味着：

• 最小业务带宽：1 \times 976\ \mathrm{kHz} \approx 1\ \mathrm{MHz}
• 最大单业务带宽：16 \times 976\ \mathrm{kHz} = 15.616\ \mathrm{MHz}
• 业务带宽以976 kHz为步进，在1 MHz到15.6 MHz之间任意选择16个档位。

相邻业务之间可以预留一个子带的频率间隔，用于抑制滤波器过渡带引入的邻道干扰。

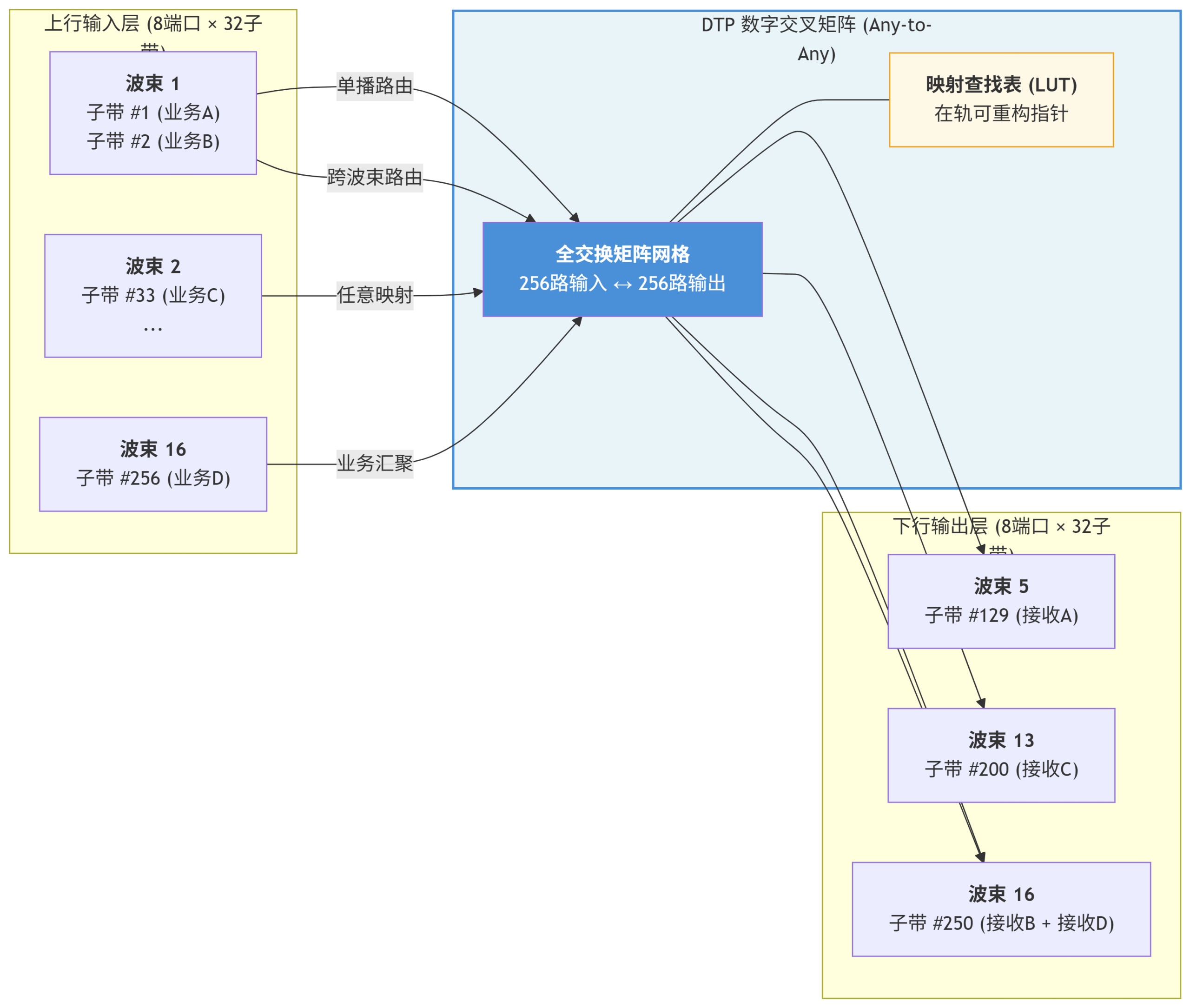

3.3 交换参数：256×256全交换

• 256×256的来源：
  8\ \text{端口} \times 32\ \text{子带/端口} = 256\ \text{路}
  输入和输出完全对称，都是256路，因此形成256×256的全交换矩阵。

  这个"全交换（Any-to-Any）"的含义，用透明转发做对比就很清楚：

  透明转发时代，上行波束1的信号只能从下行波束1出去，是绑死的，改不了。DTP的256×256矩阵，则是把这256路子带彻底解耦——输入子带#1可以路由到任意输出子带，输出子带#200可以接收来自任意输入子带的信号，没有任何硬绑定关系。

• 子带增益 -7 dB 至 +7 dB, 步进1 dB
  这是解决"透明转发功率只能以转发器为单位调节"这个痛点（详见系列第一篇）的关键能力。

  14 dB的动态范围、1 dB步进，工程意义是什么呢？

  举个例子：假设某用户终端天线安装在遮蔽严重的环境中，上行链路预算亏损了 3\ \mathrm{dB}，导致下行链路的用户载波信噪比不达标。运营商可以通过NCC向TDP控制器下发指令，把该用户所在的那1~2个子带的增益单独上调 +3\ \mathrm{dB}，补偿链路损耗。整个操作只影响这1个子带，同端口的其他256路子带完全不受影响。 这在透明转发时代是完全不可能实现的操作。

• 按需分配（Bandwidth on Demand, BoD）vs 固定分配：

  • 固定分配：LUT一次配置，长期不变，适合长期稳定专线业务、广播。
  • 按需分配：地面RMS实时计算最优方案，通过NCC更新LUT，响应时间在分钟级，适合流量潮汐、突发通信需求。

• 干扰抑制：

在 DTP 的实际工程中，对于干扰抑制，通常会将该子带的数字乘法器系数直接置零。对于恶意干扰，矩阵可以将该子带映射关系置空，实现 -40\ \text{dB} 以上的物理深度抑制。

3.4 输出参数：对用户侧完全透明

输出参数与输入端完全对称：8个输出端口、每端口31.25 MHz、2波束/端口，通过射频后端路由网络扩展为16个下行波束。

对地面用户终端来说，DTP的存在完全透明。 用户发射的DVB-S2X载波、VSAT专有协议、或者5G NTN信号，经过DTP的子带切分→交换→合路→还原之后，信号内容原封不动，调制方式、帧结构、时序均无任何变化。DTP只是搬运了这段频谱的位置和增益，从不感知信号内容。地面终端不需要做任何硬件或软件修改，兼容性与传统透明转发完全一致。

3.5 工作模式：六种运行状态

这颗卫星的DTP载荷支持六种工作模式，覆盖从静态专线到动态调度的全场景：

第一， 976 kHz子带颗粒度是这颗卫星DTP能力的核心——它把传统36 MHz转发器细化了约36倍，让带宽分配从"批发"变成了"零售"，运营商终于可以真正做到按需计费、按需调度。

第二， 256×256全交换矩阵与子带级独立增益控制，共同解决了透明转发时代最头疼的两个问题：波束绑死不能跨区路由，以及"牵一发动全身"的粗粒度功率管理。

第三， 对用户终端来说，DTP载荷完全透明，终端无需任何改造——这是DTP在商业部署上最大的优势，现有的VSAT网络可以平滑迁移到DTP卫星服务。

后续文章，我们将继续结合这颗卫星的参数，用三个具体的业务场景举例（企业专网跨区传输、热点临时扩容、应急指挥组播），计算清楚每个场景下子带如何分配、路由如何配置、增益如何调整，并给出与传统透明转发的完整对比（系列第四篇）。敬请期待。

<div align="center">⁂</div>

文末总结

本文通过剖析一颗实际在轨的Ku频段DTP卫星的详细参数，将DTP（数字透明处理）载荷的灵活性进行了具体化展示。文章重点突出了其976 kHz的精细子带颗粒度，这意味着带宽分配实现了从"批发"到"零售"的转变，使得运营商能够实现更灵活、按需的资源调度。256×256的全交换矩阵和子带级独立增益控制，则解决了传统透明转发在波束路由和功率管理上的根本性限制，极大地提升了运营灵活性。

尤其重要的是，DTP载荷对终端用户而言是完全透明的，无需进行任何硬件或软件的改造，这为现有VSAT网络的平滑升级提供了便利，也降低了DTP技术的商业部署门槛。文章的分析清晰地表明，DTP载荷的引入，不仅是技术上的升级，更是对卫星通信服务模式的革新，使其能够更好地适应多样化和动态变化的市场需求。
