抗干扰天线零陷深度（一）——从空域滤波到工程测量

一、前言

我们在国外的抗干扰天线的抗干扰产品规格书上，经常看到“干扰抑制能力 ≥ 40 dB”这样的指标，这到底是什么含义？

干扰抑制能力指天线阵列在干扰来向上的增益被压低了40 dB——这意味着来自那个方向的干扰功率进入接收机时只剩原来的万分之一。而实现这个效果的核心技术之一，就是今天要讲的零陷（Null Steering）。

相比之下，国内的抗干扰天线常用来干信比表征抗干扰能力。我们在前面的文章中介绍过，干信比指标反映的是天线的抗干扰能力加上GNSS接收机本身的抗干扰能力（主要涉及扩频增益、相关积分时间等因素），并不能完全反映天线本身的抗干扰能力。

本文重点回答三个问题：

1. 零陷是什么？它的物理本质是什么？
2. 零陷深度怎么计算？数字背后代表什么？
3. 工程上有哪些方法可以测量零陷深度？

二、抗干扰天线的零陷

2.1 从天线方向图说起

所有天线在空间不同方向上的接收增益都是不均等的，这用方向图来描述。一个典型的定向天线方向图有三个区域：

• 主瓣（Main Lobe）：增益最强的方向，是天线“最想接收”的方向
• 旁瓣（Side Lobe）：主瓣以外的次级辐射区，通常越低越好
• 零点（Null Point）：方向图中增益趋向零的方向

普通天线的零点位置是固定的，由几何结构决定。而阵列天线（Array Antenna）的独特之处在于：能够通过动态调整各阵元的权值（幅度和相位），可以把零点对准任意特定方向，并随干扰方向实时移动。这个动态生成的定向零点，就叫做零陷。

零陷的本质是空域滤波（Spatial Filtering）：不是在频率维度上滤波，而是在空间角度维度上选择性压制特定方向的信号。

2.2 零陷的物理含义

零陷在增益方向图上表现为某个方向出现了一个深的“凹坑”。来自这个方向的一切信号——包括干扰，也包括恰好在该方向的GNSS卫星——都会被同等衰减。

这里有一个工程师必须清楚的核心矛盾：

零陷是双刃剑。零陷方向对准了干扰，若某颗低仰角卫星也恰好在零陷方向，该颗卫星的C/N0（载噪比）会同步下降，严重时导致失锁。这是CRPA系统设计必须权衡的核心问题。

2.3 零陷的示意

以GPS L1频段、4阵元方形阵列为例，自适应波束形成算法（如LCMV/MVDR）会生成如下形态的方向图：

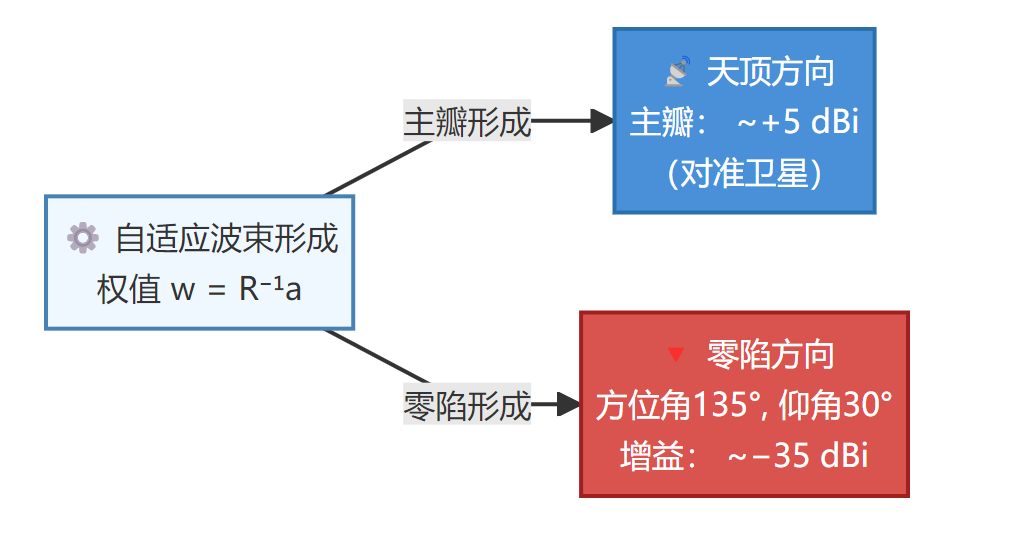

图1：自适应阵列天线方向图构成示意

主瓣朝上（天顶）增益约 +5 dBi，零陷方向增益压低至约 −35 dBi，两者之差即为零陷深度 40 dB。

三、零陷深度的定义与计算

3.1 定义公式

零陷深度（Null Depth）的定义为：
$$
\text{零陷深度 (dB)} = G_{main} - G_{null\text{-}direction}
$$

其中：

• G\_{main}：阵列天线在目标信号最强方向（GPS 中通常是仰角最高的卫星方向）的最大增益，单位 dBi
• G\_{null\text{-}direction}：阵列天线在干扰来波方向上的实际增益，单位 dBi，越低越好

3.2 两个参数的物理含义

G\_{main} 代表“天线最灵敏方向有多强”。对于GPS L1 4阵元抗干扰天线，主瓣增益通常约为 +3 dBi ~ +5 dBi，方向指向卫星覆盖的上半球。

G\_{null\text{-}direction} 代表“干扰方向被压低到什么程度”。理想情况下趋向 -\infty，工程中典型实测值为 −30 dBi ~ −45 dBi。

一个具体例子：

设 G\_{main} = +5\ \text{dBi}，G\_{null} = -38\ \text{dBi}，则：
$$
\text{零陷深度} = 5 - (-38) = 43\ \text{dB}
$$

对应的物理意义：

同一发射功率的信号，从干扰方向进入天线，比从卫星方向进入的功率弱：
$$
10^{43/10} \approx 20000\ \text{倍}
$$

这就是 43 dB 零陷深度的直观含义——干扰方向的信号功率被压缩到万分之五以下。

3.3 理论零陷深度的上限

零陷深度不能无限增加，受到两个本质约束：

约束一：阵列自由度。对于 N 阵元阵列，最多提供 N-1 个线性独立的约束，即最多同时形成 N-1 个深零陷。4 阵元 → 最多 3 个零陷。

约束二：通道相位误差。零陷本质是多通道信号精确反相抵消，通道之间的相位误差 \Delta\varphi 决定零陷深度的硬上限：

$$
\text{零陷深度上限} \approx -20\log_{10}!\left(\frac{\Delta\varphi}{2}\right)
$$

代入典型值：

这意味着，如果你想稳定达到 40 dB 的零陷深度，全链路通道相位一致性必须优于 1°。这是整个抗干扰天线系统设计的核心硬指标之一。考虑到幅度不平衡因素，实际产品中，要稳定达到40 dB，全链路相位误差需要控制在 0.6° 以内。

四、零陷深度的工程测量

零陷深度工程上有三种主流测量方法，精度和成本差异很大。

4.1 方法一：微波暗室测量（最标准）

A. 原理

将抗干扰天线放置在四壁铺满吸波材料的微波暗室中，消除所有多径反射。用一个可旋转的发射天线模拟干扰源。控制发射天线转到不同方向，逐点测量抗干扰天线在每个（方位角、俯仰角）方向的接收功率，得到完整的三维方向图，再从中读出 G\_{main} 和 G\_{null}，相减即为零陷深度。

B. 测量步骤

1. 激活零陷算法：给抗干扰天线开启波束形成，朝某个已知方向设置零陷。
2. 固定发射天线于零陷方向：测量接收功率 P\_{null}。
3. 将发射天线移至主瓣方向（卫星方向）：测量接收功率 P\_{main}。
4. 计算：零陷深度 = P\_{main} - P\_{null}（dB）。
5. 重复不同方位/俯仰角：绘制完整方向图。

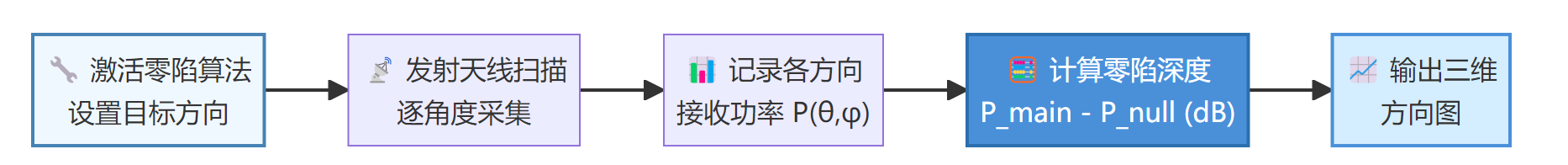

图2：微波暗室零陷深度测量流程

C. 优缺点

• ✅ 精度高（典型误差 < 1 dB），重复性好，可测完整三维方向图
• ✅ 可分离天线物理性能与算法性能的贡献
• ❌ 设备成本高（暗室租用费），测试周期长

4.2 方法二：直接注入法（纯电路级测量）

A. 原理

绕开天线的物理辐射过程，用射频线缆将模拟干扰信号直接注入抗干扰模块各通道的射频端口。通过精确控制各通道注入信号的相位差，等效模拟干扰从特定方向（\theta, \phi）到达时的波前延迟，然后开启抗干扰算法，测量输出端的 J/N 变化量。

B. 测试步骤

• 用GNSS模拟器生成卫星信号和干扰信号，通过功分器/衰减器注入各通道。
• 调整各通道注入信号的相位差，模拟干扰从特定方向到达的波前。
• 开启抗干扰算法，测量输出端 J/N（干扰噪声比），与输入对比得到抑制量。

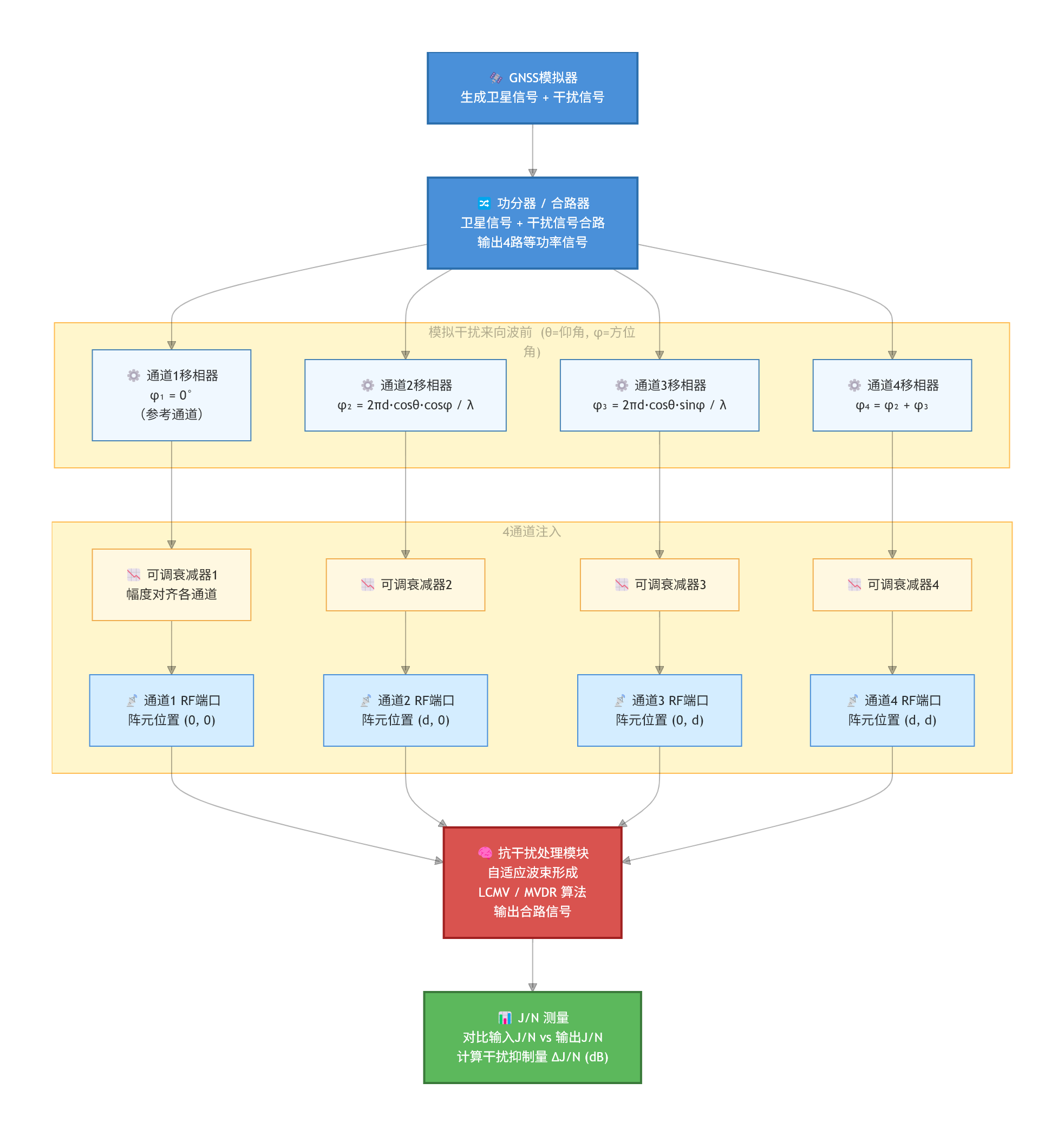

4阵元抗干扰模块测量的连接示意图如下：

C. 优缺点

• ✅ 无需暗室，成本低，可在实验室快速迭代
• ✅ 可精确量化抗干扰算法本身的抑制能力，便于算法调试
• ❌ 不包含天线互耦和方向图失真的影响，测量结果比实际偏乐观。
• ❌ 波前相位模拟精度受线缆和移相器精度限制，比较难以控制

4.3 方法三：室外 C/N0 间接测量

A. 原理

这是最便捷的现场验证手段。C/N0（载噪比）是接收机对每颗卫星实时输出的信号质量指标，GPS L1 晴天条件下典型值约 42~48 dB-Hz。

C/N0 间接验证零陷深度的核心逻辑是：零陷方向的天线增益下降，会直接表现为该方向卫星的 C/N0 下降，通过测量卫星 C/N0 的变化量，就能反推出零陷深度。

但是C/N0间接测量有一个前提，经过抗干扰天线之后，干扰被完全压制到了热噪声底以下。

卫星 C/N0 的下降量 ≈ 天线在该卫星方向的增益损失 ≈ 零陷深度的间接反映。
$$
ΔC/N0 = C/N0(baseline) - C/N0(null_active) ≈ 零陷在该卫星方向的增益损失 (dB)
$$

B. 测量步骤

第一步：记录基准 C/N0

关闭抗干扰算法，抗干扰天线启动直通模式，对所有可见卫星测量各自的 C/N0 基准值（通常 GPS L1 晴天 C/N0 ≈ 42~48 dB-Hz）。

第二步：开启零陷并引入干扰

• 开启抗干扰算法，使其对准已知干扰方向形成零陷。
• 记录此时所有卫星的 C/N0。

第三步：比较零陷方向 vs 非零陷方向的卫星

• 零陷方向附近的卫星：C/N0 会明显下降（零陷把那个方向的增益压低了）。
• 其他方向的卫星：C/N0 基本不变或略有提升（主瓣增益保持甚至增强）。

下降量即为近似零陷深度经验公式：
$$
ΔC/N0 = C/N0(baseline) - C/N0(null_active) ≈ 零陷在该卫星方向的增益损失 (dB)
$$

C. 优缺点

• ✅ 无需额外测试设备，用GNSS接收机本身即可完成测量
• ✅ 反映真实安装状态（含互耦、平台安装、环境多径）
• ✅ 可实时监控温变、振动引起的零陷漂移
• ❌ C/N0 估计自身存在 1~2 dB 误差，精度不如暗室
• ❌ 依赖卫星方向分布，若无卫星恰好在零陷方向则无法直接观测
• ❌ C/N0 下降的原因可能是零陷，也可能是遮挡或多径，需排除干扰因素

4.4 三种测量方法对比

五、本篇小结

首先，零陷深度的本质是空域滤波增益差：G\_{main} - G\_{null\text{-}direction}，40 dB 意味着干扰方向信号被压缩到万分之一。

其次，零陷深度存在由通道相位一致性决定的硬上限：全链路相位误差必须优于 1° 才能稳定达到 40 dB，这是系统设计的核心约束。

最后，三种测量方法各有适用场景：暗室测量最准，直接注入调试最方便，C/N0 监测最实用，三者结合才能完整评估系统性能。
