当你在万米高空通过机载WiFi流畅刷视频，或在偏远牧区用卫星便携站回传高清画面时，是否想过：一部仅0.45m口径的小型终端天线，如何克服36000km空间衰减，将信号可靠送达卫星并转发回地面信关站？更关键的是，当数十万终端共用同一转发器频带时，信号为何不会相互碰撞？这背后正是TDMA（时分多址） 体制在支撑整个返向链路的有序运转。
本文核心摘要：本文完整拆解高通量卫星（HTS）返向链路“终端→卫星→信关站”的物理信号流转过程，解析透明转发（弯管）架构的射频处理机制，阐明TDMA/MF-TDMA多址体制的工程选型逻辑，并给出终端与信关站的参数量级对比，为后续链路预算推导奠定基础。
一、高通量卫星（HTS）与传统卫星的架构鸿沟
回顾早期的传统通信卫星，其系统架构更像一盏悬挂在太空中央的“巨型探照灯”。它们通常只有寥寥一两个宽波束（Wide Beam）去覆盖整个国家甚至半个地球板块，海量用户共同瓜分同一份极为有限的基带处理通道与射频带宽资源。
而现代高通量卫星（High Throughput Satellite，HTS）彻底颠覆了这一范式。它本质上是将那颗“大探照灯”打碎，拆分成几十甚至上百个精准照射局部的“小型激光手电”——每一个独立的点波束（Spot Beam） 仅聚焦于极小地理区域。由于波束宽度大幅收窄，天线增益呈指数级攀升，单点波束所能承载的净荷容量通常可轻松突破1Gbps的门槛。
这些微小的点波束之间，通过严苛的频率复用（Frequency Reuse） 策略与空间隔离屏障，将同频干扰死死控制在工程容限之内。最终，通过这种化整为零的空间切割，整颗高通量卫星的总容量得以膨胀至数十甚至数百Gbps，这便是“高通量（High Throughput）”一词在工程界的真正含金量所在。
现实量级参考：某型号在轨高通量卫星搭载了90个Ku频段用户点波束与8个Ka频段馈电点波束，其整星双向通信总容量超过50Gbps，单个波束下行容量稳定在1Gbps以上。这种“多波束并行”已是现代卫星的绝对标配，但在频段划分上呈现出明显的路线分歧：除了本文案例采用的 “用户Ku + 馈电Ka” 双频混合架构外，还有诸多全球知名高通量卫星星座（如Viasat系列、中星16号等）直接采用全Ka频段覆盖方案。
为什么要进行严苛的双频（或多频）物理分工？ 这背后是工程落地与物理环境的双重妥协：
- 用户侧链路（终端↔卫星） ：用户终端基数动辄百万级别，且分散于各种移动载体上。Ku频段虽然受雨衰影响较大，但其设备工艺极度成熟、芯片体积小、成本低廉，能够支撑便携式终端的实现。
- 馈电侧链路（卫星↔信关站） ：地面上的信关站数量极少（通常仅有数个至十余个核心节点），位置固定，且背负着汇聚全网流量的任务。Ka频段具备更宽广的可用频谱带宽，配合地面上架设的高增益巨型抛物面天线，足以硬抗深空链路损耗，撑起单站数Gbps的超高吞吐量。
此时，太空中运行的卫星仅仅充当了一个不知疲倦的“太空中继泵”——它负责接收来自地面的微弱Ku频段上行信号，在星载总线供电下完成变频下移与放大，随即将其翻转为Ka频段发还给地面的信关站，全程不干涉数据的语义。
二、信号的物理旅程：透明转发机制解析

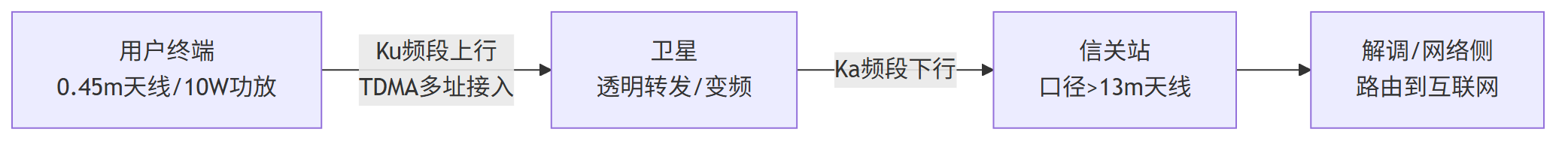

为了让大家清晰感知信号在太空中是如何跳跃的，我们先梳理一张端到端的逻辑拓扑图：
在上述信号流转的链条中，存在一个极其关键的技术特征：绝大多数商业高通量卫星采用的都是“透明转发（Transparent Forwarding）”模式，也就是俗称的“弯管（Bent Pipe）”架构，坚决不做星上解调再生。
卫星内部的转发器收到用户终端发射上来的微弱模拟射频波形后，硬件层面仅执行三项动作：
- 低噪声放大（LNA） ：补偿前端馈线的损耗，尽量压低热噪声底噪；
- 变频处理（Mixer/LO） ：利用本振信号将Ku频段的载波频率平移搬移到Ka频段；
- 高功率放大（HPA） ：通过行波管放大器（TWTA）或固态功放将信号推高至足以抵达地面的电平。
在这条通路上，射频信号始终处于“黑盒”状态，从未被还原为计算机能看懂的“0和1”数字比特流，调制编码格式也没有任何更改。用户在终端侧产生的所有相位噪声、功放非线性失真、以及大气信道带来的随机热噪声，都会被原封不动（甚至是经过逐级叠加放大）一路搬运至下一跳链路中。这也正是我们在后续推演链路预算时必须考虑的最棘手难点之一。
💡 核心概念：透明转发（Transparent Forwarding）
定义：指卫星转发器不对接收到的射频信号进行解调解码和重新编码，仅执行频率变换、滤波和线性放大的处理模式。
核心作用：极大降低星载电子设备的复杂度与功耗，有效规避复杂的星地同步握手延迟，是目前中高轨（GEO/MEO）大规模组网中最成熟的物理层架构。
作为对比，还有一种进阶架构叫作“再生转发（Regenerative）” 。它相当于把卫星变成了一个太空基站，不仅放大信号，还能彻底把信号解开、剔除错误比特、纠错重编译码后再发送出去。这种做法理论上能在太空中“清洗”掉上行积累的脏噪声，但代价是星载处理器算力暴涨、研制周期拉长且造价极其昂贵。基于当前的产业链成本考量，本系列技术文章所探讨的基准对象，将锁定最普遍的透明转发链路。
三、为什么返向链路普遍选择TDMA体制？
首先我们需要严格界定一个工程语境下的术语：在日常沟通中，“上行链路（Uplink）”通常泛指地面向太空发射信号的单向通道（终端至卫星）；而“返向链路（Return Link）” 则是一个完整的端到端闭环概念，涵盖“用户终端发出→经卫星弯曲管道转发→落入信关站接收”的全流程。TDMA机制解决的核心矛盾，主要集中在返向链路的前半程——即如何解决海量用户共用单一卫星转发器频带的多址接入问题。
试想一下现实场景：一个通信星座可能要服务几十万甚至上百万个地面终端，但一颗转发器的有效带宽窗口（Effective Bandwidth Window）是固定的物理常数，不可能给每个家庭终端划出一条专属独占的私有高速公路。于是，“资源共享”便成了必然的选择。业界主要演化出了三条技术路线：
- 频分多址（FDMA，Frequency Division Multiple Access） ：如同切香肠，将整个带宽切成无数条互不重叠的窄带子频道，每个终端被分配一条专属频带持续驻守。它的优点是基带实现极简；缺点是灵活性极差，一旦某用户暂时不发包，那条昂贵的频率资源就会被白白闲置，导致系统整体效率低下。
- 时分多址（TDMA，Time Division Multiple Access） ：彻底放开频率限制，允许所有用户抢占同一条超宽带频率，但在时间轴上做严格的排班表。每个终端被指定在一个特定的“时隙（Time Slot）” 内爆发式发射信号，其余绝对静默。TDMA的最大红利在于极高的带宽利用率与对突发流量（Bursty Traffic）的完美包容度——只要有人需要传数据，空闲的时隙可以被瞬间动态调度给任何人。
- MF-TDMA（多频时分多址，Multi-Frequency TDMA） ：这是目前包括DVB-RCS2在内的新一代主流卫星互联网标准的绝对宠儿。它在FDMA和TDMA之间搞了个折中杂交：首先把频谱池切成多个中等宽度的子载波群（这就是Multi-Frequency的含义）；然后在每一个子频带内部，再按TDMA规则细分时隙。这种结构既利用了频域上的平行切分来容纳更多并发用户，又保留了时域调度的灵活弹性，是目前应对复杂业务场景的工程最优解。
在TDMA及MF-TDMA体系的运转中，有几个绕不开的核心算法要素需要理清：
- 突发（Burst）协议帧结构：用户在属于自己的那个时隙里打出的信号包，并非全是数据payload。它前面必须携带一段高精度的“前导序列（Preamble）” ，供远处的信关站捕捉捕获、做时钟恢复和信道估计，紧接着才是真实的数据段。
- 同步与定时提前（Timing Advance） ：这是一个极其考验物理几何的问题。GEO卫星距离地面约36000km，对于赤道上的终端和极点附近的终端，信号飞行的时间差异可达几毫秒甚至更多。若所有人统一听广播开播指令同时发射，信号到达卫星时便会相互碰撞。因此，卫星网络控制中心会实时测算每个终端的天顶距，下发“定时提前量” 指令，强制用户把发射时刻往前提前几百微秒，确保所有用户的射频突头能像阅兵方阵一样严丝合缝地落入各自的时隙格子里。
- 动态带宽分配（DBA，Dynamic Bandwidth Allocation） ：这是TDMA的灵魂引擎。信关站后端部署的智能管理软件会实时监控每个终端的排队队列长度和网络状态，每隔几秒钟就微调分配给该终端的下个周期的时隙权重。这赋予了系统在宏观层面上“削峰填谷”的能力。
四、不对称架构下的参数量级博弈
为了让后续的数学推导和链路计算具备真实的物理实感，我们选取一组典型的现代VSAT卫星系统的工程边界数据进行锚定（后续文章将以此为基础展开精确链路预算方程求解）：
| 比较维度 | 远端用户终端规格指标 | 核心信关站配置指标 |
|---|---|---|
| 典型天线口径尺寸 | 0.45m量级（侧重小型化平板相控阵） | ＞13m巨幅抛物面（追求极致增益） |
| 典型功放峰值功率 | 10W量级（兼顾能效比与散热条件） | 通常在百瓦千瓦量级（具备超大余量） |
| 工作载波频段归属 | Ku频段（对接窄波段用户波束） | Ka频段（对准大容量馈电波束） |
| 硬件核心设计诉求 | 极致轻量化、防倾斜抗震、采购成本敏感 | 极高接收灵敏度（优异的G/T比值）、7×24h冗余备份 |
观察这一组悬殊的数字配置，您会发现这不是工程师的随意拍脑袋，而是基于物理定律做出的必然妥协：
- 终端侧被迫“弱势” ：为了塞进汽车车顶、帐篷或背包里，天线孔径被物理尺寸死死锁死在亚米级，导致其辐射增益极低；加之体积受限，功放也难以做得太大。
- 信关站疯狂“补强” ：既然终端发射能力孱弱，为了保证对方能听到我的声音（建立连通性），地面的收信站必须在接收端付出成倍的努力。通过架设13米以上的巨大反射面天线，换取超高的方向性增益和极低的噪声系数（工程上统称为高G/T值接收系统）。
这种极端化的 “终端弱、信关站强”的非对称链路架构，恰恰是接下来我们要攻克的技术深水区：当地面站的灵敏度堆叠到一定阈值后，是否会出现“上行受限”变为主导的因素？整条链路的信噪比瓶颈究竟卡在哪个环节？这正是下一篇文章将展开的硬核推演主题。
常见问题解答（FAQ）
Q1：高通量卫星返向链路为什么不能直接用FM调频或AM广播，非要搞复杂的TDMA/DVB-RCS2？
A：传统模拟调制无法应对海量并发。卫星通信面临的挑战是在极度受限的转发器带宽内接入成千上万个低速间歇用户。TDMA结合高级纠错编码（如LDPC）和自适应调制（ACM），能在保证特定误码率（如BER < 1E-7）的前提下，榨干每一赫兹带宽的价值，这是粗放型广播体制绝对无法企及的统计复用增益。
Q2：低轨卫星互联网（如Starlink）也在用TDMA吗？
A：是的。尽管轨道高度从36000km降到了550km左右，改变了传播时延的量级，但多址竞争的本质没有变。Starlink采用了更为先进的自组织网格化TDMA结合动态波束赋形（Dynamic Beamforming）技术，以应对卫星间的高速相对运动，但其底层协议依然沿袭了分时共享的思想，只是同步窗口的校准机制变得更加频繁和智能。
Q3：透明转发和再生转发应该如何选择？
A：透明转发架构简单、功耗低、造价低，适合当前绝大多数商业GEO高通量卫星；再生转发理论上能清洗上行噪声、提升链路性能，但星载处理器算力需求暴涨、研制周期长且造价极其昂贵。选择取决于任务对链路性能与成本之间的权衡。
Q4：终端和信关站为什么工作在不同频段？
A：用户终端基数大、分布散，Ku频段设备工艺成熟、芯片体积小、成本低，适合便携终端；信关站数量少、位置固定、汇聚全网流量，Ka频段频谱带宽更宽，配合高增益巨型天线可硬抗深空链路损耗，撑起单站数Gbps吞吐量。
Q5：TDMA体制中“定时提前”为什么是必须的？
A：GEO卫星距地面约36000km，不同地理位置终端的信号飞行时间差异可达几毫秒。若所有终端同时发射，信号到达卫星时会相互碰撞。定时提前机制强制用户将发射时刻提前数百微秒，确保所有射频突头精确落入各自时隙。
结论：在返向链路多址体制选型中，FDMA实现简单但频谱利用率低，TDMA灵活高效但对同步精度要求极高，MF-TDMA综合两者优势，是当前DVB-RCS2标准下的工程最优解。适合海量突发流量场景，但对信关站的调度算法和终端定时同步能力提出了更高要求。
如对本文提到的MF-TDMA协议时序、卫星链路预算仿真或VSAT终端阵列设计等有不同现场数据或工程困惑，欢迎在评论区留言交流。
