零陷与空时滤波不是两种技术：CRPA抗干扰中“效果层—算法层—硬件层”的协同关系全解析

共计 6064 个字符，预计需要花费 16 分钟才能阅读完成。

在外场测试或方案评审中，工程师常遇到这样的困惑：一份CRPA抗干扰方案里同时写着“支持零陷功能”和“采用空时自适应处理（STAP）算法”，听起来像两个独立模块，评审时便容易把算法能力当成硬件指标来追问，甚至在面对宽带强干扰或多源混合干扰场景时，误选了仅做纯空域处理的方案，导致干扰抑制能力不足、定位解算频繁失锁。

本文核心摘要：零陷、波束形成、空时滤波（STAP）、数字阵列天线并非几种并列技术，而是同一套控制接收方向图天线（CRPA）系统中“效果层—算法层—硬件层”的分工描述。零陷与波束形成是对外呈现的两种互补能力，STAP是驱动这两种效果的空时联合算法内核，数字阵列天线则是算法运行的物理基础。读完可拿到一张“听到名词→判断层级→问对问题”的速查表。

本文属于「GNSS抗干扰天线系列」第2期。 第1期《抗干扰天线、调零天线、CRPA到底谁包含谁？》已在公众号发布，可在历史文章中查看。

下面这张图把零陷、波束形成、空时滤波和阵列天线的关系讲清楚了。

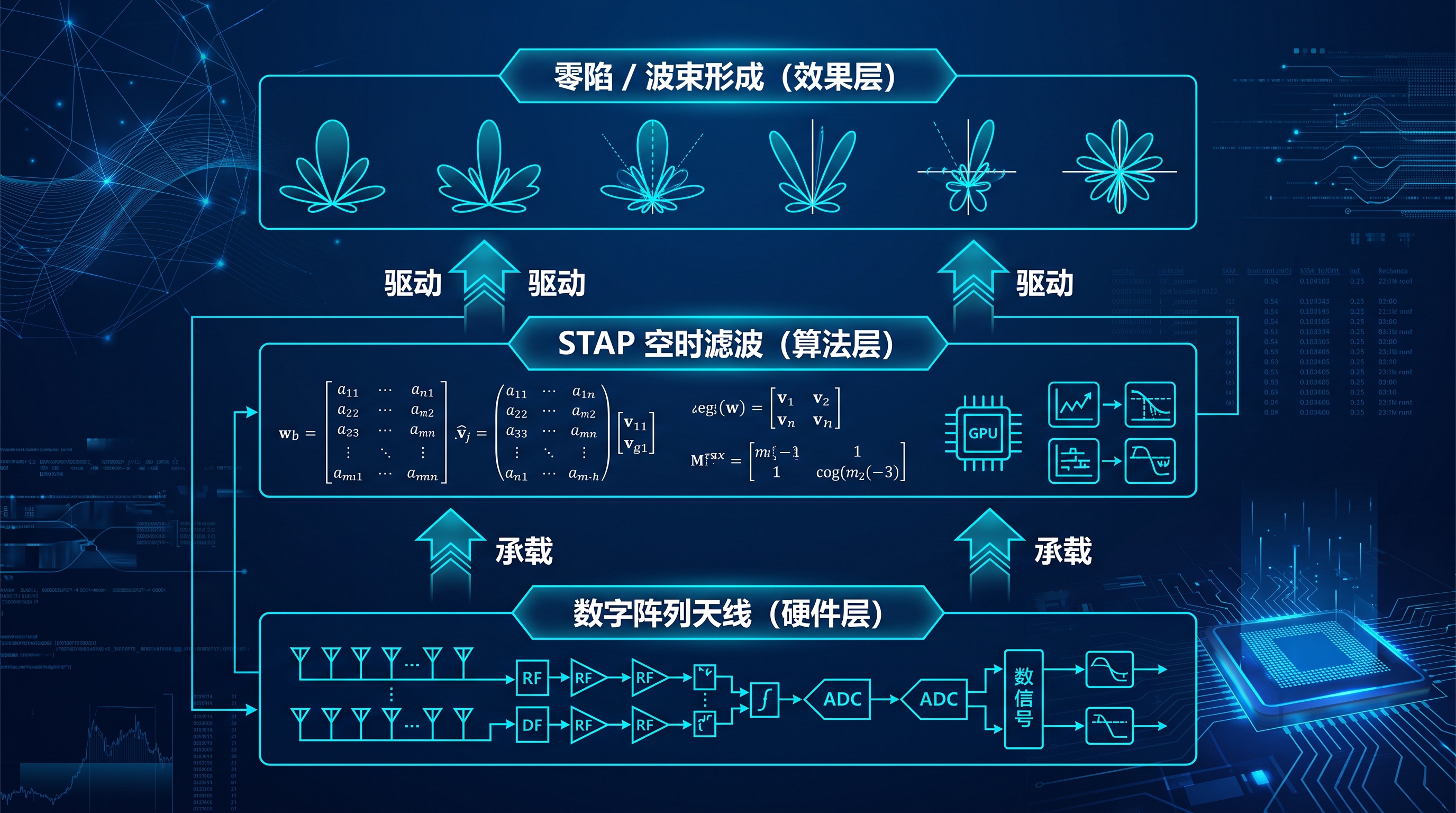

图1 零陷、波束形成、STAP与数字阵列天线协同关系结构图：效果层—算法层—硬件层三层链条

一、你以为在谈两种技术，其实说的是同一套系统的不同层级

先给结论：空时滤波不是一种独立的天线硬件，而是驱动零陷和波束形成这两个“招式”的算法内核。

真正值得追问的不是“这个系统用的是零陷还是空时滤波”，而是“这个系统的零陷和波束形成，是用什么算法驱动的，跑在什么硬件上”。

场景很常见：你在看一份技术方案，里面写着“支持零陷功能，同时采用空时自适应处理算法”。听起来像两个独立的功能模块，实际上是同一套CRPA系统里，效果层和算法层的分工描述。评审中混淆这两层的代价很直接：轻则问错问题（把算法能力当成硬件指标），重则选型失误——面对宽带强干扰或多源混合干扰场景，选了仅做纯空域处理的方案，抑制能力可能不足，而这恰恰是STAP的用武之地。读完这篇，你会拿到一张清晰的协同关系图，以后看到“零陷”“波束形成”“STAP”“数字阵列”这几个词，能立刻判断对方说的是“效果”“算法”还是“硬件”。

二、总图：CRPA内部协同的三层链条

在拆解每个名词之前，先看清楚今天要讲的东西在整个体系里处于哪一层。

这张表的层级关系，是从STAP的技术定义和行业公开资料中归纳得出——STAP被明确定义为“利用天线阵列提供的空域自由度和时域自由度进行联合自适应处理”的算法框架，而数字阵列天线是实现这种联合处理的硬件前提。

三、效果层：零陷与波束形成，CRPA对外的两个基本招式

零陷和波束形成不是二选一的关系。 这两个动作不互斥，而是互补协同——零陷负责压制干扰方向，波束形成负责增强卫星方向，两者共同提升接收机在恶劣电磁环境下解算出正确位置的能力。

3.1 零陷（Null Forming）：在干扰方向“变聋”

零陷，也常被叫作“调零”，指天线阵列通过对各阵元信号进行加权合成，在干扰来源方向上人为制造一个接收增益极低的“凹坑”，把干扰信号在进入接收机解调之前就大幅衰减掉。

信号流向可以这样表示：

多个天线阵元接收信号 → 各通道独立加权 → 在干扰方向合成相位抵消 → 该方向增益被压低至 -20~-40 dB（甚至更低）

这也是为什么很多人把整个CRPA系统笼统地称为“调零天线”——因为对使用者来说，零陷是最直观、最容易被感知的效果：干扰一来，天线立刻“指哪打哪”地把干扰方向压下去。

注意，零陷不能无限压制干扰——零陷的深度和数量受阵元数量、硬件电路和算法极限的限制，大致规律是：N个阵元的阵列最多能形成 N-1 个独立的零陷。4阵元阵列最多压制3个独立干扰源，7阵元阵列最多压制6个。这是自由度守恒的物理约束，不是算法优化能突破的。

3.2 波束形成：在卫星方向“变灵”

波束形成则是反过来操作：不是压制干扰方向，而是主动增强卫星信号方向的接收增益，让天线阵列像手电筒一样把“注意力”聚焦到卫星所在的方向。

波束形成的直接收益是提升卫星信号载噪比（Carrier-to-Noise Density Ratio，C/N0，衡量卫星信号强度相对于噪声底的关键指标），在弱信号场景（如城市峡谷、树荫下）尤其有价值——C/N0 从 35 dB-Hz 提升到 42 dB-Hz，相当于可用观测量增加了约 40%，定位解算的稳定性会显著改善。

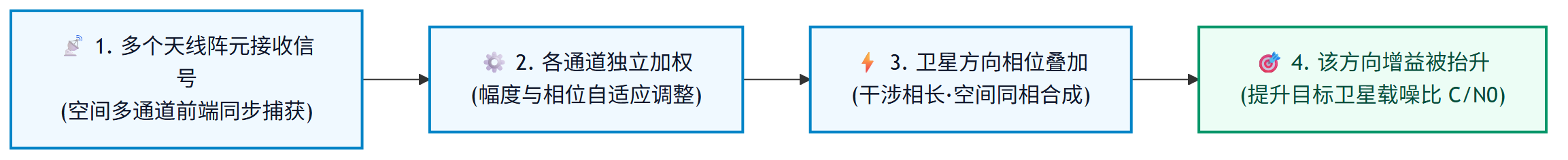

图2 波束形成信号处理流程图：多阵元接收→独立加权→卫星方向相位叠加→C/N0抬升

真实的CRPA系统没有这么“整齐”——零陷和波束形成通常是同时进行的：一边在干扰方向压增益，一边在卫星方向抬增益，两者协同工作，而不是先做哪一个、后做哪一个的顺序关系。

四、算法层：空时滤波（STAP），驱动零陷和波束形成的算法内核

STAP不是独立于零陷和波束形成之外的“第三种技术”。

💡 核心概念：空时自适应处理（STAP）

定义：同时利用天线阵列的空域自由度（多阵元）与时域自由度（延时抽头构造FIR滤波器）进行联合自适应滤波的算法框架，行业中也称“空时滤波”。

核心作用：解决纯空域处理难以应对宽带干扰、多源混合干扰的问题，将可抑制的干扰类型从“方向单一的窄带干扰”扩展到宽带、线性调频、脉冲及多源混合干扰。

空时自适应处理的全称已经揭示了它的本质：这是一个空域+时域联合自适应滤波的算法框架，用来驱动零陷和波束形成这两个效果，而不是与它们并列的另一种硬件形态。业内说“空时滤波”，通常就是在强调这套系统用了空域+时域联合自适应处理这种更高级的算法，而不只是简单的空域相位加权。

4.1 溯源：从雷达杂波抑制到GNSS抗干扰

STAP这个概念最早并不是为GNSS而生的，而是1973年Brennan等人为解决机载相控阵雷达的地面/海面杂波抑制问题提出的，后来才被移植到GNSS抗干扰领域。

理解STAP，不需要推导公式，抓住一个核心思路就够了：单纯依靠空域（多个天线阵元）能处理的干扰类型有限，如果再叠加时域（对同一路信号做延时抽头、构造FIR滤波器）的自由度，就能同时应对更多种类的干扰。

4.2 空域 vs 空时域：一个直觉类比

用一个不太严谨但直观的类比：

• 纯空域处理（也就是传统意义上的零陷/波束形成）主要利用多个阵元接收信号之间的相位差异来判断干扰方向，对连续波、窄带干扰等“方向单一”的干扰效果很好——相当于“只用眼睛盯住一个方向不放”。
• 加入时域维度后，系统还能利用干扰信号在频谱、时间结构上的特征进行二次抑制，对宽带干扰、多路干扰同时存在等更复杂的场景有更强的适应能力——相当于“一边用眼睛盯方向，一边用耳朵听声音的频率特征”。

两个维度的信息叠加起来，判断和压制干扰的能力自然更强。国内学术界近年也在持续优化STAP在GNSS场景下的鲁棒性，比如有团队提出STAP-PI（空时最小功率算法）来同时处理连续波干扰和脉冲干扰的混合场景。

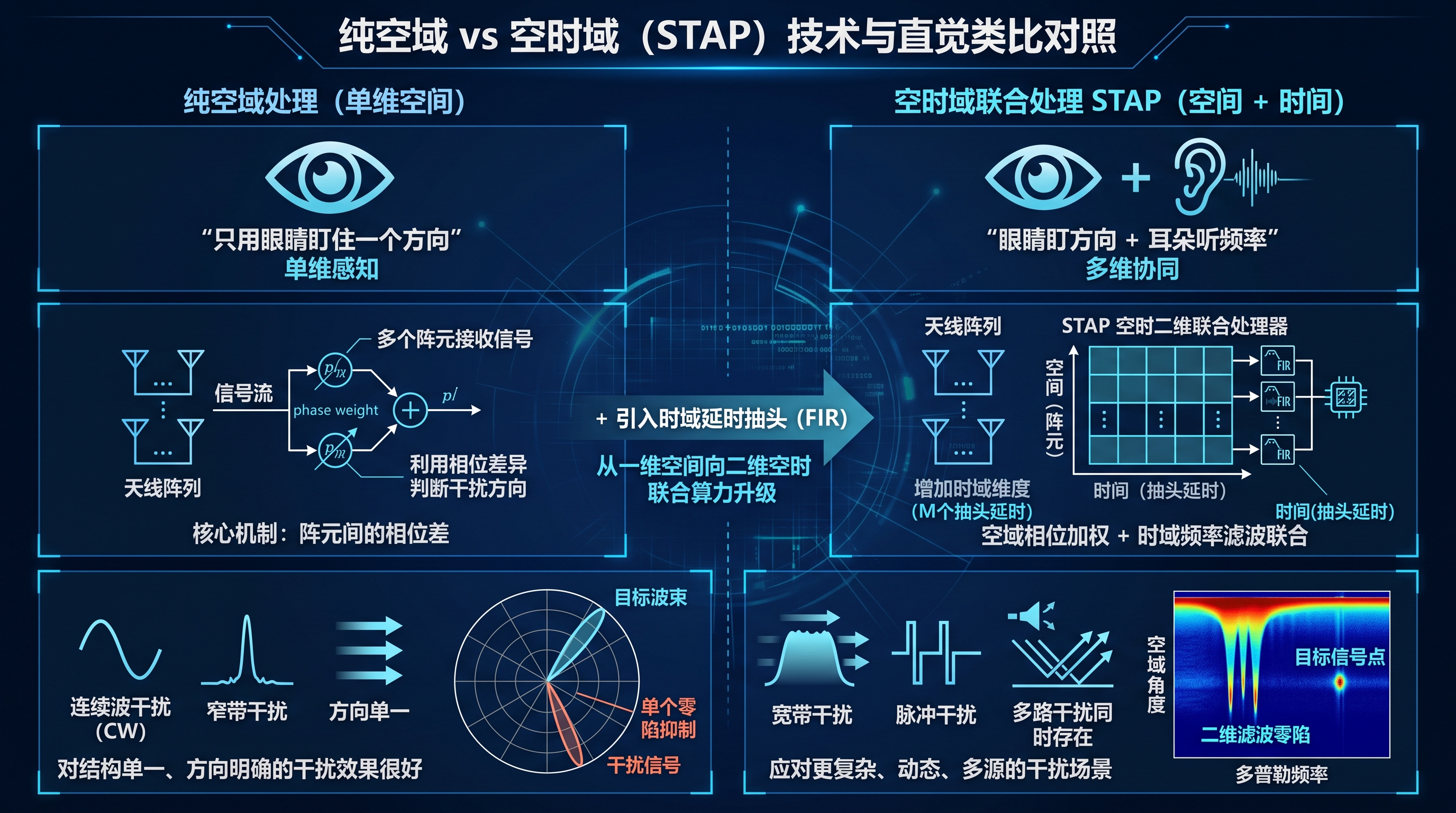

图3 纯空域处理与空时联合处理（STAP）能力对比示意：干扰场景覆盖范围与自由度差异

五、硬件层：数字阵列天线，STAP算法真正落地的物理平台

💡 核心概念：数字阵列天线（Digital Array Antenna）

定义：每个天线阵元后端均配置独立接收通道（低噪声放大→下变频→模数转换），将各阵元信号独立数字化后送入数字信号处理器（DSP/FPGA）做联合运算的天线架构。

核心作用：为STAP算法提供物理载体，使空时二维任意复杂的联合加权与自适应优化成为可能；没有数字化的多通道架构，空时联合处理无从实现。

前面讲的零陷、波束形成、STAP，都还停留在“效果”和“算法”层面，真正要把这些算法跑起来，需要一个硬件载体——这就是数字阵列天线。

数字阵列天线的核心特征是：阵列里的每一个天线阵元后面都配有独立的接收通道（包括低噪声放大器（Low Noise Amplifier，LNA）、下变频、模数转换器（Analog-to-Digital Converter，ADC）），把每个阵元的信号独立数字化之后再送入 DSP/FPGA 进行联合运算。

信号流向可以这样表示：

每个天线阵元 → 独立LNA放大 → 独立下变频 → 独立ADC采样 → 数字信号送入DSP/FPGA → STAP算法联合运算 → 输出合成后的抗干扰信号

因为每个阵元的信号都被完整保留成数字形式，STAP算法才能在空域和时域上做任意复杂的联合加权和自适应优化——这也是为什么现代高性能CRPA几乎都是基于数字阵列架构实现的。

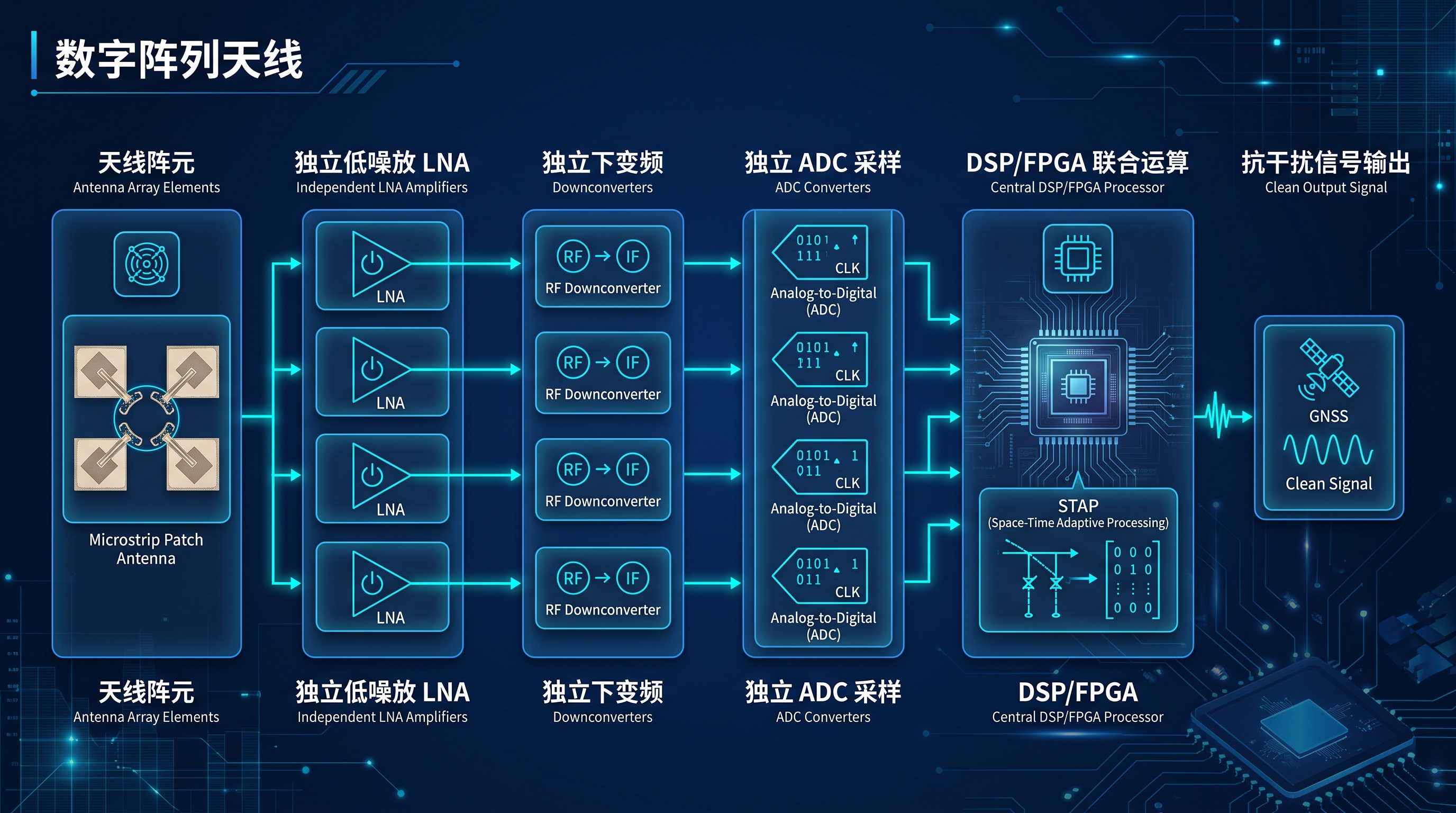

图4 数字阵列天线组成框图：每阵元独立LNA→下变频→ADC→DSP/FPGA联合运算

与数字阵列相对的是早期的模拟合成方案，只能在射频/模拟域做相对简单的相位调整，处理的灵活性和干扰抑制深度都远不及数字阵列。可以说，数字阵列天线是“承载STAP算法的物理平台”。

注意，这不是说数字阵列天线是抗干扰专用硬件——数字阵列本身是一种通用的天线架构，抗干扰只是其一种应用场景。同样的架构也可以用于波束扫描、多用户接入等其他功能，不要把数字阵列天线和抗干扰天线划等号。

六、混淆澄清：三组最容易被搞混的说法

七、常见误区澄清：三个“以为”其实都不对

误区1：调零天线=CRPA的全部能力

调零（零陷）只是CRPA众多能力中最容易被感知、因此被单独拎出来叫开的一个子集。CRPA除了调零，通常还会同步做波束形成（增强卫星方向增益）等其他动作，功能范围比“调零”这三个字要完整得多。

误区2：空时滤波是独立于CRPA之外的另一种天线

空时滤波（STAP）不是天线，而是算法——是驱动CRPA内部零陷和波束形成这两个效果的算法内核。说一个系统“采用空时滤波”，本质上是在说“这个CRPA系统用的不是简单的空域相位加权，而是空域+时域联合自适应处理这种更高级的算法”。

误区3：数字阵列天线是抗干扰专用天线

数字阵列天线是一种通用的天线架构，抗干扰只是其一种应用场景。同样的架构也可以用于波束扫描、多用户接入、多输入多输出（Multiple-Input Multiple-Output，MIMO）通信等其他功能，不要把数字阵列天线和抗干扰天线划等号。

八、结语：三层链条一张表 + 系列小结

结论： 零陷和波束形成是CRPA对外呈现的两种互补能力，一个负责压制干扰方向（深度可达 -20~-40 dB），一个负责增强卫星方向（C/N0 从 35 dB-Hz 提升至 42 dB-Hz），两者协同工作而非二选一；STAP是驱动这两种效果的算法内核——空域+时域联合自适应处理，能应对宽带、多源混合等更复杂的干扰；数字阵列天线是STAP真正运行的物理基础，每阵元独立数字化通道是空时二维联合处理的硬件前提。三者的关系一句话速查：

这个系列到这里暂时告一段落——两篇文章，一张横向的归属分类图（第1期：抗干扰天线→FRPA/CRPA→调零），一张纵向的协同关系图（本期：效果层→算法层→硬件层），合起来就是GNSS抗干扰名词的完整地图。

常见问答（FAQ）

Q1：零陷和空时滤波（STAP）到底是不是两种技术？
不是。零陷是效果层能力，STAP是算法层内核，两者是驱动关系而非并列关系。系统用STAP算法来驱动零陷和波束形成。

Q2：4阵元CRPA最多能同时压制几个干扰源？
最多 3个。N个阵元的阵列最多形成 N-1 个独立零陷，这是自由度守恒的物理约束，算法优化无法突破。

Q3：STAP相比纯空域处理，优势体现在哪里？
纯空域只能应对窄带、方向单一的干扰；STAP叠加时域自由度后，可抑制宽带强干扰、线性调频、脉冲及多源混合干扰，权值维度从 N 扩展到 N×M。

Q4：数字阵列天线是抗干扰专用硬件吗？
不是。数字阵列是一种通用天线架构，抗干扰只是其应用场景之一，同样可用于波束扫描、多用户接入、MIMO通信等。

Q5：波束形成能带来多少载噪比提升？
典型场景下 C/N0 可从 35 dB-Hz 提升至 42 dB-Hz，相当于可用观测量增加约 40%，显著改善弱信号场景下的定位稳定性。

参考来源

• L. E. Brennan & I. S. Reed, Theory of Adaptive Radar, IEEE Transactions on Aerospace and Electronic Systems, 1973（STAP概念的提出，对应文中“1973年Brennan等人”溯源）
• 国内STAP在GNSS抗干扰场景的改进研究（如STAP-PI空时最小功率算法相关公开学术文献）
• CRPA、数字阵列天线技术定义依据行业公开资料归纳（系列第1期、第2期）

深度讨论：在你的实际项目中，是否遇到过因混淆“零陷效果”与“STAP算法”而导致选型偏差的情况？面对宽带扫频干扰与多源混合干扰并存的复杂电磁环境，你认为STAP的算力开销与抗干扰收益之间的平衡点在哪里？欢迎在评论区留下你的实战经验与判断。

技术交流与项目合作：如有技术交流或项目合作需求，可在网站首页-联系方式-找到我的联系方式

如对本文技术细节有不同现场数据或更正意见，欢迎在评论区交流。

#GNSS抗干扰 #CRPA #空时自适应处理 #波束形成 #数字阵列天线
