当你正在用低轨卫星终端开视频会议，画面突然卡顿了一下，又立刻恢复，你可能完全没意识到，终端刚刚经历了一次断连重建的完整生死时速。
本文核心摘要： 单波束相控阵终端受硬件成本约束，切换时采用先断后连（Break-Before-Make） 策略，物理中断时长主要消耗在基带信号捕获与5G NTN协议交互环节，天线电子扫描本身仅微秒至纳秒级。本文拆解中断延时构成，分析随机接入、保护间隔与HARQ反馈的时延变量，为工程师评估切换性能提供参考框架。
本文是 低轨卫星终端波束切换系列第4篇，回答以下问题：
- 为什么单波束相控阵终端注定要采用先断后连策略？
- 切换瞬间的物理中断时长究竟消耗在哪几个环节？
- 在3GPP 5G NTN协议框架下，协议交互耗时受哪些因素影响？
本文讨论范围限定在单波束相控阵终端切换场景下的物理中断成因分析，不涉及应用层缓解手段的具体实现（该部分将在系列下一篇展开），也不涉及双射频链先连后断（Make-Before-Break）方案的具体工程实现。
一、为什么单波束终端注定要先断后连
本章说明单波束相控阵终端在硬件架构上的天然局限，以及这一局限如何决定了切换策略的选型。
1.1 单套射频链路的成本约束
相控阵天线（Phased Array Antenna）通过控制阵列中每个辐射单元的相位实现电子扫描，理论上一套阵面可以支持多波束同时收发，但这需要为每个波束配置独立的收发通道（TR组件），硬件成本会随波束数量近似线性甚至更快速地上升。对于消费级低轨卫星终端而言，成本敏感度极高，绝大多数产品选择单套射频链路的单波束架构，这意味着终端在同一时刻只能维持与一颗卫星（或一个波束）的通信链路。
1.2 两种切换场景的区分
单波束终端面临两类不同性质的切换，工程处理逻辑并不完全相同：
- 星间切换：服务卫星因轨道运动即将离开可见范围，终端需要整体切换到另一颗卫星，涉及重新获取新卫星的星历、指向角和频偏。
- 星内波束切换：同一颗卫星内部，地面服务区从一个波束覆盖范围移动到相邻波束覆盖范围，通常只需做小幅指向和功率微调，不涉及卫星星历更新和指向角大幅变化。
（关于低轨卫星轨道运动导致单星可见窗口仅8~15分钟、进而触发频繁切换的具体机理，我们在前面的系列文章(https://mp.weixin.qq.com/s/nh7rbvzDWokNSNbrUVyKOg) 《低轨卫星终端波束切换的技术难点分析》中有详细介绍）。
1.3 两种切换策略的对比
移动通信领域最理想的切换方案是先连后断（Make-Before-Break），即终端同时用两套独立射频链路分别维持新旧连接，新链路稳定后再断开旧链路，理论上可以实现业务零中断。但这要求终端具备双套完整的收发通道，硬件成本和功耗都会显著增加。
| 切换策略 | 硬件要求 | 中断特性 | 当前应用范围 |
|---|---|---|---|
| Make-Before-Break（先连后断） | 双套独立射频链路 | 理论零中断 | 少数高端商业/军用终端 |
| Break-Before-Make（先断后连） | 单套射频链路 | 存在真实物理中断 | 消费级主流终端普遍采用 |
从工程角度看，单波束终端选择先断后连是在成本约束下的合理选择，工程师在方案设计阶段就需要接受这一物理中断的存在（该结论适用于当前消费级低轨终端的主流成本区间，若终端定位为高可靠性场景且成本预算充裕，双射频链方案仍是更彻底的解决路径）。
二、中断导致的延时构成分析
本章拆解物理层中断的具体时间构成，不给出脱离场景的固定数值，重点讲清楚各环节的先后关系和相对量级，纠正一个常见的认知误区，中断慢并不是因为天线扫描慢。
2.1 天线电子扫描本身几乎可以忽略
星间切换发生时，终端在天线指向调整这一侧，实际上需要依次完成三个子步骤：星历重新解算（获取新卫星的坐标和速度向量）、坐标转换计算指向角（结合终端自身位置、姿态信息，计算出相控阵天线对应的方位角和俯仰角）、相控阵电子扫描完成波束重指向（波控芯片计算幅相参数并写入TR组件，触发波束指向变化）。
这三个环节的耗时量级在国内工程实践的实测数据中都非常短，星历解算和坐标转换约为秒级，波控芯片完成幅相配置约为微秒级，TR芯片完成触发配置实现波束指向变化则在纳秒级（关于这三个环节各自的具体耗时数据，我们在前面的系列文章(https://mp.weixin.qq.com/s/tT2g3oZCcKrtmSwYHWhqEw) 《低轨卫星终端开机启动入网时间80%消耗在开机自检，自检流程》中有详细介绍）。
需要说明的是，星历解算和坐标转换这两步的秒级耗时，在星间切换场景下通常可以通过前置的开环预补偿机制提前完成——终端在切换发生前，已经根据可预测的卫星轨迹提前算好了目标卫星的星历和相控阵天线的指向角，切换瞬间只需要触发波控芯片完成最后的电子扫描环节即可，这一步的耗时可以忽略不计。
💡 核心概念：开环预补偿机制
定义：终端基于可预测的卫星轨道星历，在切换发生前提前完成目标卫星的星历解算、指向角计算与多普勒频偏预估，切换瞬间仅需触发波控芯片执行最终电子扫描。
核心作用：将秒级星历解算与坐标转换耗时从切换瞬间移除，使天线重指向环节压缩至微秒~纳秒级，避免星历计算耗时叠加进用户可感知的中断时长。
2.2 真正的时间大头：基带信号捕获与锁定
波束完成重指向之后，终端需要在基带侧完成一系列信号处理工作，这一环节的耗时相较于电子扫描环节要高出一个甚至多个数量级，是切换中断时长中不可忽略的组成部分：
- 载波重新捕获：终端需要在新的频率和相位状态下重新搜索并捕获载波信号；
- 锁相环频率捕获与相位锁定：锁相环（PLL, Phase-Locked Loop）需要经历一段动态调整过程才能稳定锁定到新卫星的载波频率和相位；
- 帧同步：终端需要重新对齐数据帧边界，确保后续解调解码的正确性。
基带信号捕获与锁定的耗时受多普勒频偏残余量、信号信噪比、环路带宽设计等因素影响，在低轨卫星场景下，由于多普勒频移变化率可达十几kHz/s（低于前面系列文章中所述基带模组自适应范围），载波捕获通常可在毫秒级完成，但若残余频偏较大或信号衰减严重，耗时可能扩展到数十毫秒甚至上百毫秒。
2.3 3GPP 5G NTN协议下的接入与切换时延
当前低轨卫星终端普遍采用3GPP定义的5G非地面网络（NTN, Non-Terrestrial Network）协议架构，3GPP已在Release 17版本中正式引入NTN基本特性支持，使终端可以通过5G NR协议直接接入卫星网络。在这套协议框架下，切换瞬间的协议交互耗时主要来自三个部分：随机接入（RACH, Random Access Channel）流程、时分双工的保护间隔（GP, Guard Period）、以及HARQ反馈往返时延。
随机接入流程是终端重新获得系统调度、建立信令连接的必经步骤。在切换场景下，它允许终端在新卫星覆盖下重新与网络建立同步并申请通信资源。其耗时本质上取决于星地传播时延的往返次数——终端每一次收发信令都需要经历一个完整的星地传播延迟，卫星轨道越高，单次传播延迟越大，完成整个RACH流程所需的时间也随之拉长。
以低轨卫星600km轨道高度为例，单程星地传播时延约为3~5ms，一次RACH交互通常需要4~8次往返，因此随机接入流程的耗时一般在数十毫秒量级。TDD保护间隔的存在是为了避免上下行时隙在切换过程中相互干扰，其长度需要与星地传播时延匹配——轨道越高、传播时延越大，为保证上下行不冲突所预留的保护间隔也必须相应增大，这意味着保护间隔的耗时并非固定值，而是随卫星轨道高度和终端与卫星的相对距离动态变化。
HARQ反馈往返时延同样受传播时延主导，一次完整的HARQ确认需要经历上下行各一次传播延迟，如果初次传输未能成功、需要触发重传，耗时会在原有基础上再叠加一到多个往返周期。
将这三部分叠加来看，协议交互环节的总耗时并不是一个可以脱离场景直接给出的固定数字，而是取决于卫星轨道高度、载荷架构（透明转发还是星上再生处理）、以及切换瞬间是否顺利完成接入或需要重传这几个变量的共同作用。轨道越低，星地传播时延越短，协议交互环节对总中断时长的贡献相对越小；反之轨道越高，这一环节的耗时占比会显著上升，甚至可能超过基带信号捕获与锁定环节的耗时。

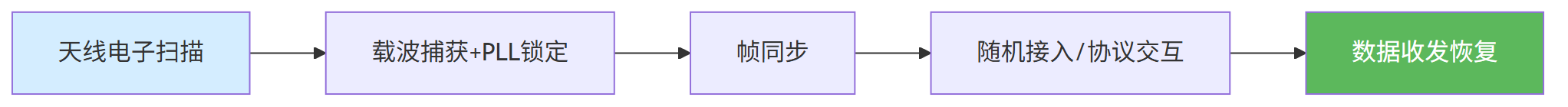

图1：物理层中断的时间构成拆解
三个环节按照 电子扫描（最快）→基带信号捕获锁定（明显更慢）→协议交互（耗时最不确定、波动范围最大） 的顺序依次发生，这个先后关系和相对量级排序在工程上具有普遍参考价值，但具体到某一款终端、某一次切换的实际总耗时，必须结合该终端所处的卫星星座轨道高度、载荷架构、协议版本以及当次切换是否顺利完成接入等具体条件做实测评估（关于星历信息在NTN协议中如何用于终端自主计算传播时延和多普勒预补偿，我们在前面的系列文章 (https://mp.weixin.qq.com/s/XsQ2dRPVPvQLEcCWF5WTzA) 《低轨卫星终端波束跟踪的工程解法：开环预测、闭环校正与多普勒频移补偿》中有详细介绍）。
工程师在评估切换中断指标时，应当以厂商在具体星座、具体协议版本下的实测数据为准，而非套用某一篇文献或某一款终端的测试结果。
结论
第一，单波束相控阵终端的先断后连是硬件成本约束下的合理选择，而非技术缺陷，但这一结论仅适用于消费级成本区间的终端，高可靠性场景仍可考虑双射频链方案。
第二，中断时长主要消耗在基带信号捕获、锁相环锁定和协议交互环节，天线电子扫描本身耗时可以忽略，未来压缩中断时长的技术突破方向应聚焦基带算法和协议流程精简，但具体压缩幅度依赖开环预补偿的精度和信令交互路径的长短。
第三，协议交互环节的耗时受卫星轨道高度、载荷架构等多重变量影响，不存在可以直接套用的固定数值，工程师评估某款终端的切换性能时必须以其实测数据为准。
技术优劣对比：不同轨道高度下的中断延时构成
| 轨道类型 | 单程传播时延 | RACH流程耗时 | 基带捕获耗时 | 协议交互占比 |
|---|---|---|---|---|
| 低轨（600km） | 3~5ms | 数十ms | 数ms~数十ms | 中等 |
| 中轨（20000km） | 约70ms | 数百ms | 数十ms | 高 |
| 高轨（35786km） | 约120ms | 数百ms~秒级 | 数十ms | 极高 |
结论： 在低轨场景下，基带信号捕获与协议交互耗时量级相当；随着轨道高度上升，协议交互环节（RACH、HARQ、保护间隔）因传播时延增大而成为中断延时的绝对主导项，基带捕获耗时的相对占比显著下降。
后续文章，我们将继续讨论应用层如何通过数据缓冲区、自动重传、功率动态补偿三项已经商用的技术，把本文拆解的这段物理中断压缩成用户几乎无感的体验。届时将详细阐述数据缓冲区如何平滑瞬时中断，自动重传如何弥补切换过程中的丢包，以及功率动态补偿如何优化切换后的链路质量。敬请期待。
常见问答（FAQ）
Q1：单波束相控阵终端切星中断主要卡在哪个环节？
A1：中断时长主要消耗在基带信号捕获、锁相环锁定和5G NTN协议交互环节，天线电子扫描本身耗时（微秒~纳秒级）几乎可以忽略。
Q2：为什么低轨卫星终端普遍采用先断后连切换？
A2：单波束架构只有一套射频链路，无法同时连接新旧卫星。双射频链方案成本极高，消费级终端在成本约束下普遍接受物理中断。
Q3：低轨卫星星间切换时协议交互需要多长时间？
A3：以600km轨道低轨卫星为例，RACH流程通常需数十毫秒，叠加HARQ和保护间隔后总耗时可达百毫秒量级，具体取决于轨道高度和载荷类型。
Q4：5G NTN协议下随机接入流程耗时受什么影响？
A4：主要受星地传播时延的往返次数影响，轨道越高单次往返越长。低轨卫星单程约3~5ms，RACH流程通常需4~8次往返。
Q5：切换中断时长能压缩吗？
A5：可以。通过基带算法优化、前置开环预补偿、应用层数据缓冲区与自动重传机制，可大幅减小用户对中断的感知，但物理层中断无法彻底消除。
