你的手机开机到联网只需要十几秒钟，而低轨卫星终端却要憋上1分多钟才能入网，中间的时间到底花在哪里？是天线在找星太慢，还是别的环节在拖后腿？
本文核心摘要：低轨卫星相控阵终端冷启动入网时间超过80%消耗在天线开机自检环节，真正对星（坐标转换至波束指向）仅需不到2秒。本文拆解终端从开机到入网完整时间链路，定位自检瓶颈，并给出并行化自检、冷启动转热启动等工程优化方向。
本文主要回答以下问题：低轨卫星终端入网时间的行业定义是什么？终端从开机到入网完成经历了哪些具体步骤？为什么冷启动和热启动的耗时差异如此悬殊？
本文讨论范围限定在相控阵终端的入网时间链路分析，不涉及具体的RACH随机接入信令细节，也不涉及终端入网后的波束跟踪与卫星切换机制，这些内容将在后续系列文章中展开。
一、入网时间的行业定义与分级
本章明确开机入网时间这一指标在行业标准中的定义，并说明为什么需要区分冷启动和热启动两种场景。
1.1 什么是开机入网时间
根据卫星互联网行业测试规范，开机入网时间是指建立测试环境后接通被测设备（EUT, Equipment Under Test）电源，计算其进入入网状态所经历的完整时间。
低轨卫星由于轨道高度低、相对地面高速运动（ \sim 7.6\,km/s ）、可见时间短（单星仅 8~15 分钟），终端要实现开机入网（Time to Network Entry, TTNE），必须同时完成天线空间指向对齐、频率多普勒同步、时间时隙同步以及网络层认证。因此，终端本地初始状态的完整度直接决定了入网时间。根据终端本地的初始状态，开机入网时间可以分为冷启动和热启动。这一点和GNSS导航定位接收机的开机定位时间非常类似。
1.2 冷启动与热启动行业定义和对比
| 区分维度 | 冷启动（Cold Start） | 热启动（Hot Start） |
|---|---|---|
| 初始状态 | 无有效位置、无精确时间、星历过期/缺失、或异地开机 | 位置、时间、星历（TLE/广播星历）、握手参数均有效且最新 |
| 典型场景 | 第一次出厂开机、长期关机后开机、断电跨省移动后开机 | 短暂断电重启、波束快速重连、邻星盲切换 |
| 关键瓶颈 | GNSS 重新冷启动捕获；大范围频偏/盲扫；全网搜星与下载星历 | 仅需物理层快速锁相与短脉冲 handshake |
| 典型入网时间 | 30 秒 ~ 3 分钟 | 1 秒 ~ 5 秒 |
1.3 影响开机启动时间的核心因素
为什么低轨相控阵终端的启动时间会有如此巨大的差异？主要由以下 4 个工程瓶颈决定。
1. GNSS 定位与授时（位置与时间基准）
- 冷启动：相控阵天线在计算指向角（如方位角 \phi、仰角 \theta）时，必须知道终端自身的三维坐标与姿态。若 GNSS 模块处于冷启动，重新捕获卫星信号并输出首次定位（TTFF）通常需要 28~45 秒，在此之前天线无法进行对星操作。
- 热启动：终端 RTC（实时时钟）运行正常，内置 GNSS 维持热锁状态（或保存有最新的位置/姿态缓存），天线控制器（ACU）可瞬间完成波束指向计算。
2. 卫星轨道星历
- 冷启动：终端没有有效星历，不知道当前头顶有哪些低轨卫星飞过，必须开启全频段/广角盲扫，捕获下行信标（Beacon）或广播信道后下载星历，这一过程极为耗时。
- 热启动：终端内存中存有最新的星历数据，配合当前时间，能直接预判出俯仰角最高、信号最好的过顶主用卫星及备用卫星。
3. 多普勒频偏与波束盲扫
- 冷启动：Ka频段下行多普勒频移可达 \pm300–600\,kHz 以上，且变化率极高。没有星历和位置时，基带必须在大频偏不确定度范围内进行二维盲扫（频率扫频 \times 空间扫角），计算复杂度高。（具体低轨卫星多普勒频偏计算和数量级，我们在其他文章低轨卫星终端波束切换的技术难点分析、千帆手机直连卫星两级时时频偏补偿方案：如何让普通手机锁定±40kHz多普勒频偏？中有详细介绍）
- 热启动：已知位置与星历，终端可以在开机瞬间计算出精准的多普勒初值，开环设置本地数控振荡器（NCO）进行频偏预补偿，实现信号的瞬时锁相。
4. TDMA 时序同步与时间提前量（TA）
- 冷启动：终端入网必须通过随机接入信道（RACH）向卫星申请时隙。由于不知道准确距离，TA 计算存在偏差，需要多轮交互与碰撞重传才能对齐微秒级 TDMA 时隙。TA的物理意义是为了补偿信号在空间传播的延迟，终端需要提前发送数据，以确保数据包在卫星接收时能准确落入预定时间窗。关于TDMA时序同步和时间提前量TA，我们在之前的文章高通量点波束卫星终端上行是什么体制，MF-TDMA 原理与频率资源划分（上）和高通量点波束卫星终端上行TDMA时间同步与保护间隔设计中详细介绍过。
- 热启动：基于精确距离公式 TA = \frac{d}{c} + \tau\_{sys} 直接算准 TA 值，首发数据包即可精准落入卫星预留的时隙窗口。
二、终端入网流程拆解
本章以某型相控阵终端的实际工作链条为例，逐步拆解从开机到入网完成的完整信号流。
2.1 系统交互架构
终端入网依赖天线控制单元（ACU）作为核心，与GNSS定位模块、惯性导航系统（给出姿态）、星历解算模块、相控阵收发阵面等多个子系统协同工作。

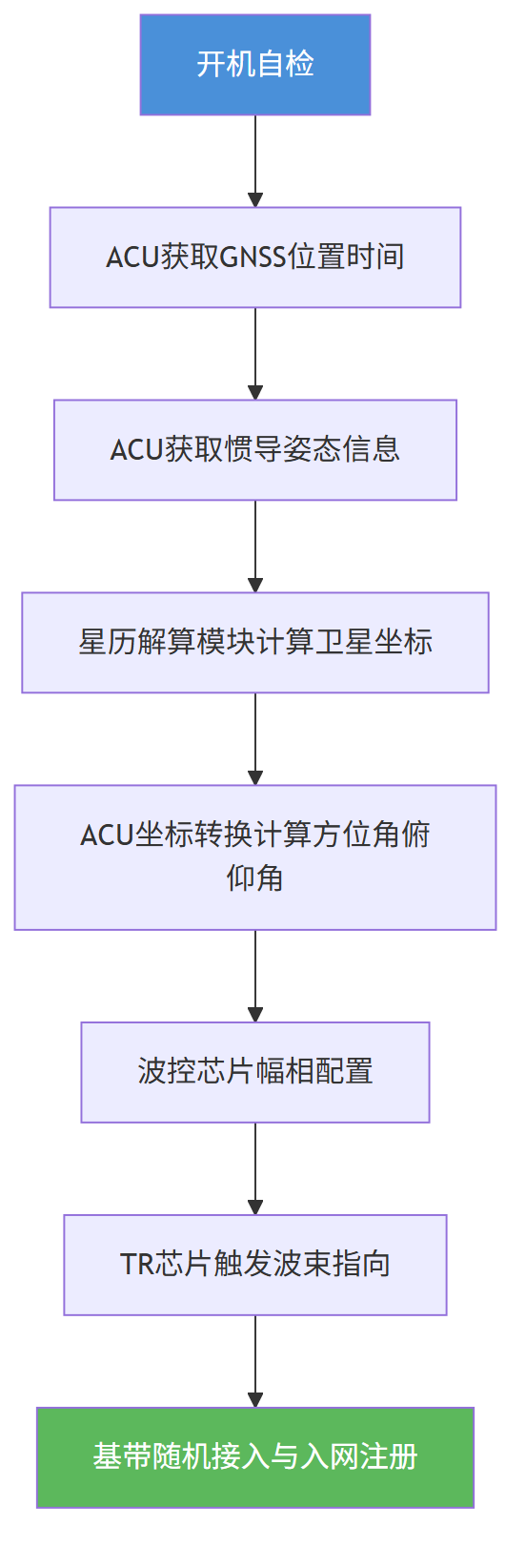

图1：低轨卫星终端入网全流程
2.2 各环节功能说明
ACU依据1PPS（Pulse Per Second，秒脉冲）信号接收并解GNSS输出的位置信息，位置信息一般采用NMEA0183协议，从协议中提取定位（经纬高）与时间信息。
ACU同时接收惯导输出的姿态消息，提取航向、俯仰、横滚角度信息。
星历解算模块负责计算卫星在地心坐标系（ECEF）的位置与速度向量，ACU结合GNSS定位信息与天线阵面姿态信息，最终计算出阵面所需的俯仰角和方位角。波控芯片根据该角度计算幅度和相位参数，通过高频 SPI 或自定义高速并行总线下发给移相器和可变增益放大器，在微秒级完成波束指向。（具体怎么根据阵面所需的指向角计算出相控阵天线每个移相器对应的相位值和可变增益放大器对应的增益，我们在前面的文章从相控阵天线波束指向角到移相器相位：一维与二维相控阵天线控制算法简介和相控阵天线波束成形芯片中的数控衰减器：组成、原理和计算中也有介绍）
从工程角度看，这一整套链路的设计难点不在于单个环节的算法复杂度，而在于多传感器数据（GNSS、惯导、星历）的时间同步精度：
低轨卫星（LEO）相对地面运行速度高达 7.6\,km/s，而在机载/无人机等载体上，载体自身的转弯、气流颠簸（姿态变化率可达数十度/秒）会与卫星的高速运动叠加。Ka 频段相控阵天线的主瓣 3-dB 波束宽度通常只有 2^\circ \sim 4^\circ 左右。
假设无人机正在以 30^\circ/s 的角速度做滚转，如果惯导姿态数据传输到 ACU 产生了 10\,ms 的延时或抖动，就会产生：
\Delta \theta = 30^\circ/s \times 0.01\,s = 0.3^\circ
的物理指向偏差。因此任何一路数据的延迟或抖动都会传导到最终的波束指向误差上，这也是为什么ACU必须依赖1PPS这类硬件级时间基准而非软件时间戳。
2.3 开机瞬间的自主决策
值得补充的一个细节是，如果是冷启动，终端刚开机时尚未入网，无法接收网络管理系统（NOC, Network Operations Center）的调度指令，此时的候选星筛选完全依赖终端本地信息完成，需要从数十颗候选星中通过两级判决筛选出一颗目标星。这一自主决策机制是低轨星座（区别于地球同步轨道系统）特有的工程挑战，因为卫星数量庞大且可见性随时间快速变化，必然导致开机入网时间增大。
三、逐步耗时分析与瓶颈定位
本章基于实测数据表，量化拆解每个环节的具体耗时，定位真正的时间瓶颈所在。
3.1 实测耗时数据
下表是某型相控阵终端的接入时间分析实测数据，该数据为特定型号相控阵终端在理想条件下的实测上限值，实际工程环境中的多径干扰、GNSS信号遮蔽等因素可能导致部分环节耗时超出上述数值：
| 序号 | 工作内容 | 耗时 |
|---|---|---|
| 1 | 安装连接 | 提前完成 |
| 2 | 天线开机和自检 | ≤90秒（包含GNSS冷启动定位时间） |
| 3 | ACU获取GNSS位置时间、惯导姿态信息 | ≤1秒 |
| 4 | 基带获取位置时间信息 | ≤1秒 |
| 5 | 星历解算（时频偏、卫星坐标和速度向量） | ≤1秒 |
| 6 | ACU获取卫星坐标和卫星速度向量 | ≤1秒 |
| 7 | ACU坐标转换，计算方位角和俯仰角，设置给波控芯片 | ≤1秒 |
| 8 | 波控芯片幅相配置 | ≤500微秒 |
| 9 | TR芯片触发配置，完成波束指向 | ≤300纳秒 |
| 10 | 基带完成随机接入和入网注册 | ≤15秒 |
| 总计 | ≤120秒 |
说明：
- 天线开机自检：天线上电、电源稳定、RF通道自校准以及最耗时的 GNSS 冷启动定位（TTFF 首次定位时间通常需要 30~45 秒） 叠加在一起；
- 星历解算：求解开普勒方程或 TLE 轨道根数、矩阵坐标变换，在现代 ARM/DSP 处理器的算力下通常只需几毫秒到几十毫秒。此处仅考虑了星历的计算过程，未涵盖星历的获取来源。如果终端已经关机很久，低轨卫星星历过期，需要重新下载低轨卫星星历，那么这个自检的时间是否还需要增大。有关星历来源，星历过期之后如何获得星历，对开机入网时间的影响，以及工程上如何破局缩短星历过期条件下的开机入网时间，我们将在后续文章中说明。
- TR芯片触发配置：TR组件内部的移相器和衰减器是由数字逻辑（如锁存器/移相驱动电路）控制的，属于纯硬件级的电平切换，响应时间在百纳秒级；
- 波控芯片幅相配置：FPGA/ASIC通过高频 SPI 总线或并行总线将波控表下发到各个 TR 组，波控芯片的幅相配置，几百微秒的传输与配置时间；
- 基带随机接入和入网：包含 L1 下行同步、L2/L3 的 RACH 突发脉冲申请、身份鉴权、IP 动态分配等多轮空口交互，耗时 10~15 秒符合低轨通信协议栈流程。
3.2 瓶颈定位与量级推导
从数据可以直接看出，第2步天线开机和自检占用的时间最长，而且占用了全部时间的80%以上，是整个流程中最重要的瓶颈。而从第3步到第9步——包括GNSS/惯导信息获取、星历解算、坐标转换、波控配相、TR触发——这一系列真正对星的动作，累计耗时仅不到 6秒，其中波控芯片配相和TR芯片触发甚至是微秒和纳秒级。
💡 核心概念：开机自检（Power-On Self-Test, POST）
定义：终端上电后，对自身硬件资源（RF通道、电源模块、GNSS模块、存储单元）进行完整性校验与初始化校准的固件执行过程。
核心作用：解决终端“不知道自己在哪里、不知道当前时间、不知道星历是否有效”的问题，将GNSS冷启动定位（TTFF 30~45秒）与RF自校准纳入其中，成为冷启动入网时间的第一瓶颈。
这一数据分布对产品优化方向有明确指导意义——如果工程师把优化精力放在坐标转换算法或波控芯片响应速度上，收益空间已经非常有限（毫秒级优化对总耗时几乎无感知），真正值得投入资源的是压缩开机自检时间，例如通过：
- 并行化自检流程、预加载部分固件参数；
- 硬件上增加RTC和电池，通过NVRAM保存断电前的星历，将GNSS冷启动升级为热/温启动；
- 硬件上的存储器，保存上一次下载的低轨卫星的星历。
需要注意的是，这些优化措施在实际工程中需要权衡成本、功耗和复杂性。
结论
第一，低轨卫星终端的入网耗时瓶颈集中在开机自检环节而不是对星环节，实测数据显示90秒的自检占总耗时的约80%以上。
第二，冷启动与热启动必须作为两个独立指标分别验收，热启动因为省略了星历重新解算与自检的大部分环节所以时间短，但工程师若仅以热启动指标宣传产品性能，可能掩盖冷启动场景下的真实体验短板，这一点在应急通信等长期断电场景下尤为关键。
后续文章，我们将深入探讨低轨卫星终端入网后的波束跟踪与卫星切换机制，以及随机接入信道（RACH）的帧结构、消息类型、重传机制等信令细节。同时，我们也将详细分析星历的来源、过期星历的获取方法，以及工程上如何破局缩短星历过期条件下的开机入网时间。敬请期待。
常见问答（FAQ）
Q1：低轨卫星终端冷启动入网时间为什么比热启动慢这么多？
A1：冷启动缺少有效的GNSS位置、时间和星历，需要重新定位（TTFF约30~45秒）、盲扫多普勒频偏并下载星历，导致总耗时30秒~3分钟；热启动基于缓存参数直接计算，仅需1~5秒。
Q2：哪个环节是低轨卫星终端入网时间的最大瓶颈？
A2：天线开机自检环节，实测占总耗时80%以上，包含GNSS冷启动定位、RF自校准等，而坐标转换、波控配置等对星步骤累计不到6秒。
Q3：如何优化低轨卫星终端的冷启动入网时间？
A3：并行化自检流程、增加RTC和NVRAM保存星历参数，将冷启动升级为热/温启动；也可预加载固件参数，减少GNSS首次定位时间。
Q4：低轨卫星终端入网时间在工程上如何验收？
A4：需区分冷启动和热启动两个独立指标，冷启动指标反映应急场景性能，热启动指标用于常规快速重连；不能仅以热启动数据掩盖冷启动短板。
Q5：低轨卫星终端对星环节的耗时受什么因素影响？
A5：主要受多传感器数据（GNSS、惯导、星历）的时间同步精度影响，任何延迟或抖动都会转化为波束指向误差，尤其在机载等高速载体上更为显著。
