无人机、船舶、飞机等动态平台在接入卫星通信时，最头疼的问题莫过于天线指向：平台一转弯、一俯仰，链路就断。天通一号（GEO）终端为此不得不背上沉重的机械伺服或相控阵跟踪天线，而GW星座（LEO）低轨终端却有望用简单的全向天线解决问题。这背后的物理根源，是自由空间路径损耗（FSPL） 高达29.5dB的轨道高度鸿沟。
本文核心摘要：GEO轨道（约36,000km）与LEO轨道（约1,200km）的距离差约30倍，导致天通一号路径损耗比GW星座高约29.5dB，信号弱近1000倍。为补偿损耗，天通动态平台终端必须采用机械伺服或相控阵跟踪天线；而GW低轨终端凭借链路余量优势，可采用全向天线，显著降低动态平台集成难度与成本。本文量化分析两种体制的天线选型逻辑与工程代价。
四、终端天线形态：全向天线 vs 定向跟踪天线
本章分析GEO和LEO体制在链路预算上的差异，以及这一差异如何决定了两套系统在动态平台（无人机、船舶、飞机）上的天线选型逻辑。
💡 核心概念：自由空间路径损耗（Free Space Path Loss, FSPL）
定义：电磁波在自由空间中传播时，信号功率随距离平方衰减的物理现象，计算公式为 FSPL(dB) = 20log₁₀(4πd/λ)。
核心作用：决定卫星通信链路预算的基线损耗，GEO轨道比LEO轨道高出约29.5dB，直接驱动终端天线增益需求与形态选择。
从工程师角度解读： 导致天线选型差异的根本物理原因是自由空间路径损耗（FSPL）。损耗大小与距离的平方成正比。GEO轨道（~36,000 km）与LEO轨道（~1,200 km）的距离相差约30倍，这意味着天通一号的路径损耗比GW星座高 20*log10(30) ≈ 29.5 dB。这个将近30 dB的巨大差距，意味着天通信号到达地面时比GW星座弱了近1000倍。正是为了补偿这巨大的路径损耗，天通终端在动态平台上才必须使用高增益的跟踪天线。
4.1 天通一号动态平台的天线困境
天通一号手持机采用增益较低的全向天线（约 0–2 dBi），在用户主动对准卫星方向时可以保持链路，用户手机偏离到其他方向，或者有遮挡的情况下，通话质量变差。
在数据传输的领域一般采用天通全向天线，顶点增益大约5dBi，在仰角50度左右的时候增益为0dBi。这种全向天线在平台静止的条件下，能够保持数据通信正常。一旦平台姿态发生变化（无人机俯仰、船舶横摇、飞机转弯），天线方向图偏离卫星方向，信号恶化。
以无人机为典型场景：
- 飞行中机体俯仰、滚转角可达±30°以上
- 普通全向天线的有效增益在偏离卫星方向30°时下降约3–6 dB（经验值，具体取决于天线方向图），这对天通本已偏紧的链路预算而言是不可接受的衰减
- 工程解决方案，安装机械伺服跟踪天线（通过电机实时对准卫星）或相控阵天线（电子波束扫描对准卫星）
以下是两种天线方案的架构与信号流对比：
图1：天通终端在无人机上的两种跟踪天线方案
注：此图为典型方案示意。
这种为解决姿态适应问题而引入的跟踪型天线，虽能改善通信可靠性，却大幅增加了系统成本、重量、体积和复杂性。
4.2 GW星座低轨终端的全向天线优势
若改用低轨卫星窄带通信，凭借其落地功率强的特点，可直接采用结构简单的全向天线实现可靠通信，无需依赖复杂的跟踪装置。
- 无人机机体上的普通机载航空天线就能维持可靠通信
- 无需任何跟踪机构，机体姿态变化也不会导致链路中断

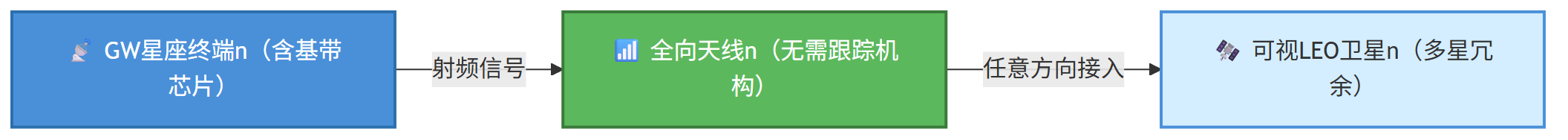

以下是GW星座终端在无人机上的简化架构：
图2：GW星座终端在无人机上的全向天线方案示意
注：此图为技术体制优势的理论示意，GW星座移动通信业务尚未商用，实际终端产品形态以官方发布为准
省掉伺服机构，不只是省了重量和成本。更重要的是，减少了一个在振动、温变、电磁干扰环境下的故障点，让终端设计从“如何保持对准”这个工程难题中解放出来，把精力放在真正的业务功能上。这是低轨体制的链路预算优势带来的工程设计自由度。
备注： 在平台姿态变化剧烈、要求的通信速率较大的条件下，GW卫星终端也可能采用多天线阵列的方式来提高增益，保持通信业务的正常。具体方案需视链路预算和设计而定。
本篇小结
天通一号在动态平台上被迫使用机械伺服或相控阵跟踪天线，根源在于GEO链路极高的自由空间路径损耗，相较LEO高出约29.5dB，必须靠天线高增益补偿。GW星座低轨终端凭借链路余量优势，有机会直接采用全向天线，从而免去复杂的跟踪机构，显著降低无人机、船载等平台的集成难度和成本。这一差异本质上是由轨道高度决定的链路预算鸿沟，无法通过技术优化弥合。
结论对比：
| 对比维度 | 天通一号（GEO） | GW星座（LEO） |
|---|---|---|
| 轨道高度 | ~36,000 km | ~1,200 km |
| 路径损耗差值 | 基准（高） | 低约29.5dB |
| 动态平台天线方案 | 机械伺服/相控阵跟踪天线 | 全向天线（必要时多天线阵列） |
| 系统复杂度 | 高（含伺服机构、转台） | 低（无移动部件） |
| 成本与维护 | 高成本、多故障点 | 低成本、高可靠性 |
标准化Q&A
Q1：为什么天通无人机终端要用跟踪天线？
A1：因为GEO距离远导致路径损耗比LEO高约29.5dB，全向天线增益不足，无人机姿态变化时信号衰减严重，必须用高增益定向天线并实时跟踪卫星方向。
Q2：GW星座低轨终端为什么可以不用跟踪天线？
A2：LEO轨道仅约1200km，自由空间损耗小，落地功率强，加上多星覆盖冗余，全向天线即可获得足够链路余量，无需机械或电子扫描跟踪。
Q3：全向天线和跟踪天线在成本和可靠性上有何差异？
A3：全向天线结构简单、成本低、无移动部件，振动环境下可靠性高；跟踪天线需要电机、转台或相控阵模组，成本高，且增加了故障点和维护负担。
Q4：如果GW星座终端要求高速数据，是否仍可能用定向天线？
A4：在极端姿态变化或高速率需求下，可能采用多天线阵列方式提高增益，但仍比复杂的机械跟踪简单；低轨链路余量优势使天线设计方案更灵活。
