低轨卫星终端天线开环对星架构：基于星历+组合导航的前馈波束指向方案，克服跟踪滞后与信标缺失

共计 3868 个字符，预计需要花费 10 分钟才能阅读完成。

外场测试中，天线对准了某颗低轨卫星，链路刚建立不到两分钟，波束就开始“跑偏”——基带没有报任何错误，信号却逐渐衰落直至失锁。这类问题在高轨卫星通信中几乎不可能出现，但在低轨卫星终端调试中却反复上演。

本文核心摘要：低轨（LEO）卫星终端天线主流对星方案是星历+组合导航驱动的开环预测为主，基带链路状态触发的偏置扫描修正为辅。本文分析高轨连续闭环跟踪在低轨场景失效的根因，拆解开环对星系统的输入信息、指向计算与波束驱动流程，并厘清基带模组在其中的辅助定位。

一、低轨场景下连续闭环跟踪为何失效

1.1 高轨连续闭环跟踪正确工作的前提

高轨（Geostationary Orbit，GEO）卫星通信终端天线对星，通常采用连续闭环跟踪方式，典型做法包括信标跟踪和功率辅助跟踪。信标跟踪依赖卫星发射的固定信标信号，终端通过扫描或功率比较获取角度误差，驱动天线持续修正指向；功率辅助闭环则利用接收功率或信标强度的变化趋势，通过小范围搜索确定波束最优指向。

这套方案能够成立，核心前提是卫星角速度小、可见时间长。高轨卫星相对地面终端几乎“静止”，跟踪回路有充足的时间逐步收敛，不需要极高的响应速度。即使回路响应延迟达到几十毫秒到几百毫秒，也不会造成明显的指向偏差累积。慢收敛、低动态、持续可见是高轨闭环跟踪的三个基本假设。

1.2 低轨星地链路的三个根本性差异

低轨（Low Earth Orbit，LEO）卫星的运行速度快，相对地面终端的角速度可达数度/秒，远高于高轨卫星接近于零的相对角速度；单颗卫星对地面终端的可见时间窗口通常只有几分钟量级。

这带来三个直接后果：第一，多普勒频移剧烈变化，信号捕获与维持难度显著增加；第二，信号强度快速起伏，信道质量持续波动；第三，可见窗口极短，终端没有充足时间执行高轨式的渐进收敛过程。

另外一个关键差异在于：低轨星座往往不提供类似高轨那样连续、稳定的强信标信号。即便部分星座设计了信标机制，也常常受限于星座调度策略和功率预算，无法为终端提供持续可用的角度误差信号源。

1.3 连续闭环跟踪在低轨场景的两个致命问题

问题一：滞后问题。 连续闭环跟踪的基本流程是“检测误差→滤波→驱动→波束移动→再检测”，这个闭环链路本身存在处理时延（通常为 50~100毫秒量级）。当卫星以数度/秒的角速度划过天空时，这一时延会导致波束指向系统性滞后于卫星真实位置。低轨卫星过境时角速度可达约3°/秒，100毫秒的处理时延对应约0.3°的角度滞后。若天线波束宽度较窄（典型相控阵波束宽度3°~5°），这一滞后量已占波束宽度的6%~10%，严重时直接导致失锁。

问题二：缺少连续误差信号源。 高轨连续闭环依赖信标或功率变化提供的连续误差信息，而低轨终端往往只能依赖基带链路状态——如信噪比（Signal-to-Noise Ratio，SNR）、接收功率、解调质量等。这些指标在本质上是慢速、离散、非连续的，适合用于状态判定，不适合作为高频闭环控制的角度误差输入。即使高轨式闭环架构在低轨终端中强行实现，也缺乏一个能“随时随地”提供角度误差的连续信号源。

💡 核心概念：开环对星

定义：基于卫星星历预测卫星位置，结合终端自身位置与姿态信息，通过几何解算直接计算波束指向角并驱动天线，不依赖实时误差反馈的跟踪方式。

核心作用：解决低轨卫星高角速度下的波束指向滞后问题，将指向响应时延从闭环的百毫秒量级压缩至前馈计算的毫秒量级。

1.4 结论：低轨终端必须采用前馈式开环架构

基于上述两个问题，低轨相控阵天线的波束指向必须依赖前馈式开环方式：通过星历预测卫星位置，通过组合导航获取终端自身的位置和姿态，计算出指向角，直接驱动波束。连续闭环的思想并未被完全抛弃，但退居为慢速修正层——也就是后文将讨论的偏置扫描。这一架构本质上是一种“快指向+慢修正”的分层设计。

高轨连续闭环跟踪与低轨开环对星的关键差异

二、开环对星系统的输入、计算与波束驱动流程

2.1 开环对星的三类核心输入

开环对星系统的输入包括三类信息：

1. 卫星星历（轨道参数、时间基准）：用于预测卫星在特定时刻的空间位置，精度直接影响指向正确性；
2. 终端位置（来自全球导航卫星系统（Global Navigation Satellite System，GNSS）或组合导航）：提供天线在地球坐标系中的精确坐标；
3. 终端姿态（来自惯性测量单元（Inertial Measurement Unit，IMU）、陀螺、磁航向传感器等）：提供天线的朝向与倾斜角度。

系统输出是波束指向角，通常表示为方位角（Azimuth）和俯仰角（Elevation）。计算过程分三步：先在固定坐标系中计算卫星与终端的相对几何关系；再结合姿态矩阵将其转换到天线坐标系下；最后把指向角转换为移相器（Phase Shifter）的相位配置指令。

2.2 开环对星流程与波束驱动链路

以下是低轨终端开环对星与偏置扫描的混合流程示意：

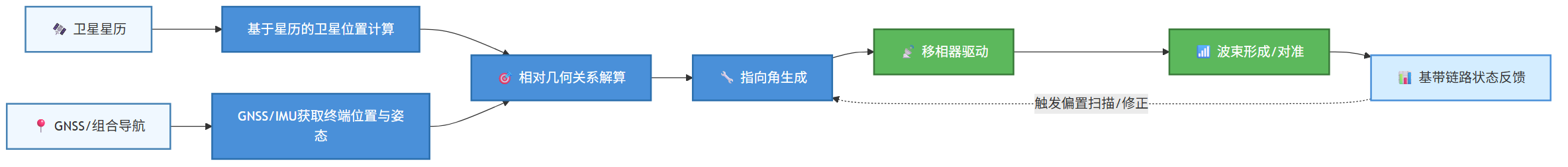

图1：低轨终端开环对星与偏置扫描混合流程示意图
此图为理论示意，实际工程中还包含天线校准、量化误差补偿、重捕获逻辑等环节。

整个流程的核心链路为：星历外推卫星位置 → 组合导航输出终端位置与姿态 → 坐标变换与指向角解算 → 移相器相位配置 → 波束指向卫星。偏置扫描则作为反馈修正层：当链路质量下降时，在预测指向附近做小范围扫描，寻找信号峰值并修正残余误差。

2.3 基带模组的辅助职能：链路确认与异常触发

需要明确的是，基带模组不是开环对星的主控制源，它承担两个辅助职能：

第一个职能是链路锁定确认——判断当前波束是否已成功对准卫星，具体表现为解调是否正常、信噪比（SNR）是否达到预设门限。这对应基带处理流程中的同步检测、导频估计与信噪比（SNR）估计功能，相关基带算法在此不作展开。

第二个职能是异常触发修正——当基带检测到信号丢失或SNR低于门限时，触发系统进入重新搜索模式（大范围扫描） 或微调模式（偏置扫描）。

这样设计的好处在于：避免基带“硬控”开环主链路，保持开环预测的前馈特性；同时保留基带反馈作为修正触发的功能入口。基带出问题不会直接改变天线驱动逻辑，而是先给系统“报警”，由上层控制逻辑（通常由天线控制单元（Antenna Control Unit，ACU）的软件实现）决定是重新搜索还是启动偏置扫描。这避免了基带瞬时抖动直接冲击主控制链路的风险。

2.4 指向精度对位置/姿态测量精度的依赖

开环对星的最终精度直接取决于两类误差：位置误差（来自GNSS或组合导航）和姿态误差（来自IMU/陀螺漂移、天线安装误差）。

指向误差与位置/姿态之间存在直接的映射关系。其中，姿态角误差近似线性地传递为波束指向误差：1°的姿态误差直接导致约1°的指向偏差；而位置误差通过距离相关几何关系转换，在低轨卫星数百公里的星地距离上，10米的位置误差仅引入约0.001°量级的指向偏差。因此，在实际工程中，姿态误差是开环指向精度的主导误差源，远大于位置误差的影响。

此外，开环链路中还存在星历外推误差（轨道预报精度随时间衰减）、天线安装变形误差、移相器量化误差等次要误差源。具体的角度误差和位置误差门限需要结合天线波束宽度、链路预算余量综合确定。以典型3°波束宽度的相控阵终端为例，工程上通常要求总指向误差不超过波束宽度的1/10（约0.3°），这对应姿态测量精度需优于0.1°~0.2°、GNSS定位精度需优于5米。

本篇小结

低轨卫星终端天线必须采用开环前馈架构，根本原因在于高轨连续闭环跟踪在卫星高角速度下会产生严重的指向滞后，且低轨星座缺乏连续信标信号源。开环对星以卫星星历和组合导航为前馈驱动，通过相对几何解算和坐标变换直接生成波束指向角，并由基带承担链路确认与异常修正的辅助角色。这种架构本质上是一种“快指向+慢修正”的分层设计，为低轨场景下的跟踪实时性与鲁棒性提供了物理基础。

标准化Q&A

Q1：为什么低轨卫星终端不能使用高轨那样的连续闭环跟踪？
A1：低轨卫星角速度可达数度/秒，闭环跟踪的处理时延会导致波束明显滞后卫星真实位置而失锁；同时缺少连续强信标信号，无法提供高频误差反馈。

Q2：开环对星核心依靠哪些信息实现快速指向？
A2：开环对星同时利用卫星星历预测卫星位置，以及GNSS/IMU提供的终端位置和姿态，解算相对几何关系后直接驱动移相器形成前馈波束。

Q3：基带信号在开环架构中扮演什么角色？
A3：基带不参与主跟踪回路控制，只负责链路锁定确认和异常触发修正（如SNR过低时启动重新搜索或偏置扫描），避免基带抖动冲击主控制链路。

Q4：开环对星的主要误差来自哪里？
A4：误差源主要包括星历外推偏差、IMU/陀螺零偏与温漂、天线安装变形，以及移相器量化误差。其中姿态误差是主导误差源，约1°姿态误差直接导致约1°指向偏差。

深度讨论：随着低轨星座规模扩大和终端小型化推进，开环对星是否会被“低轨信标+快速闭环”的新体制替代？还是说星历精度和传感器性能的提升，将让开环预测的权重进一步加大？欢迎在评论区分享你的工程见解。
